Jiangsu Vner Electronic Technology Co., Ltd.
Sobre nosotros

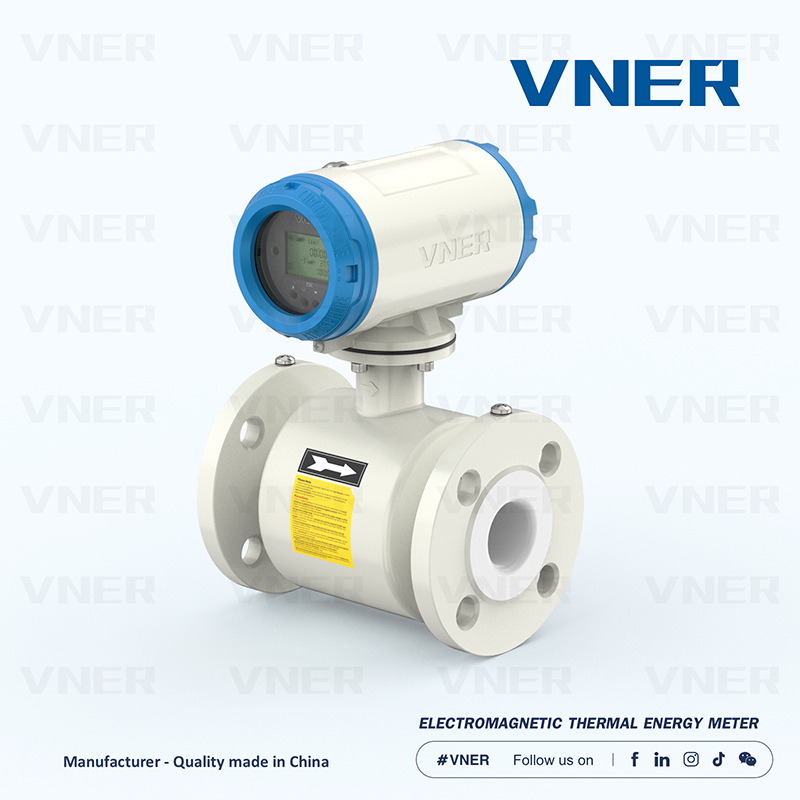

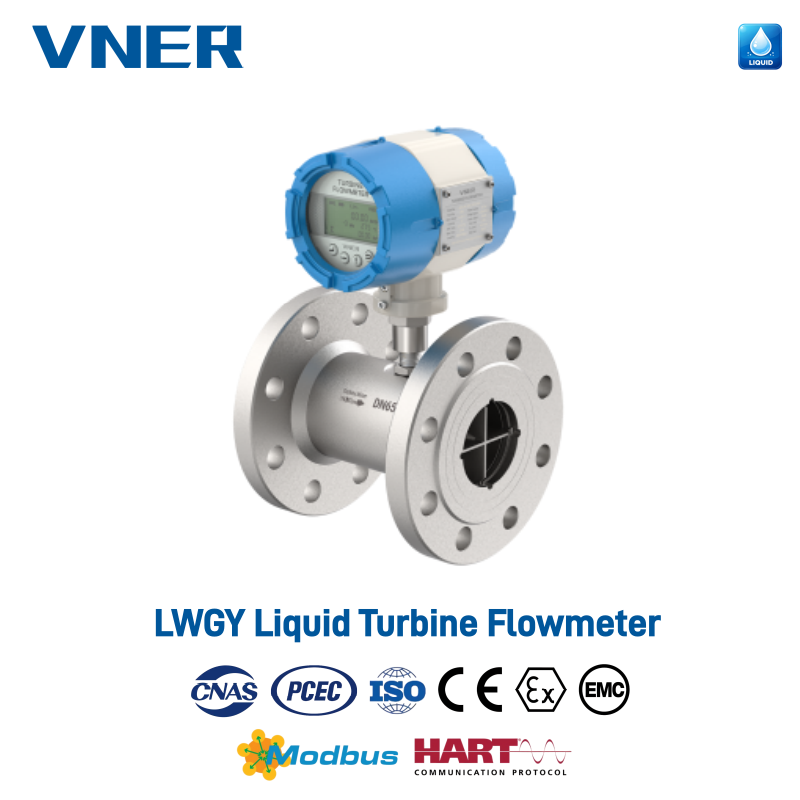

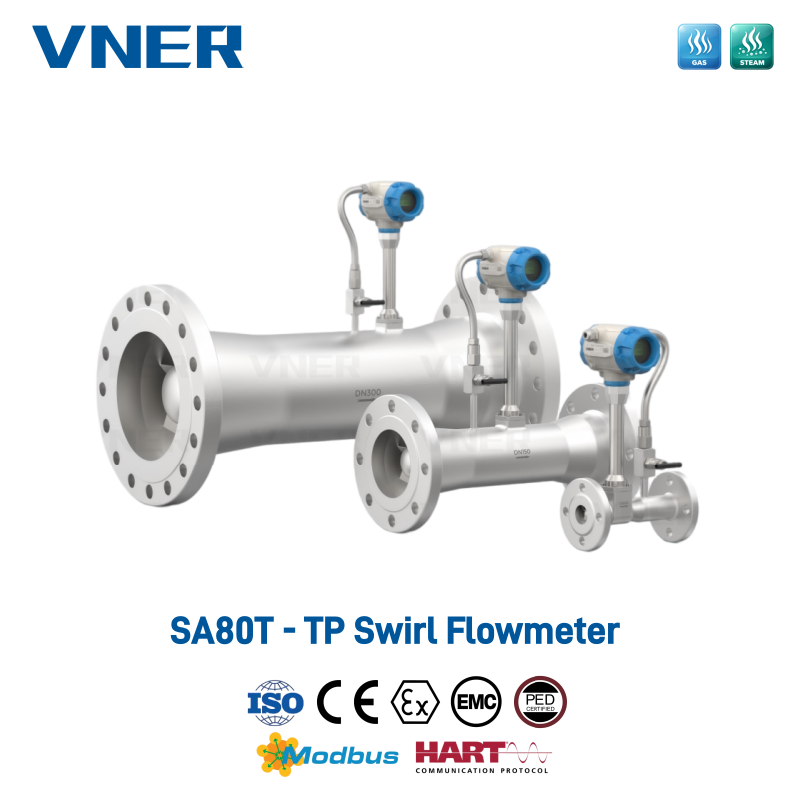

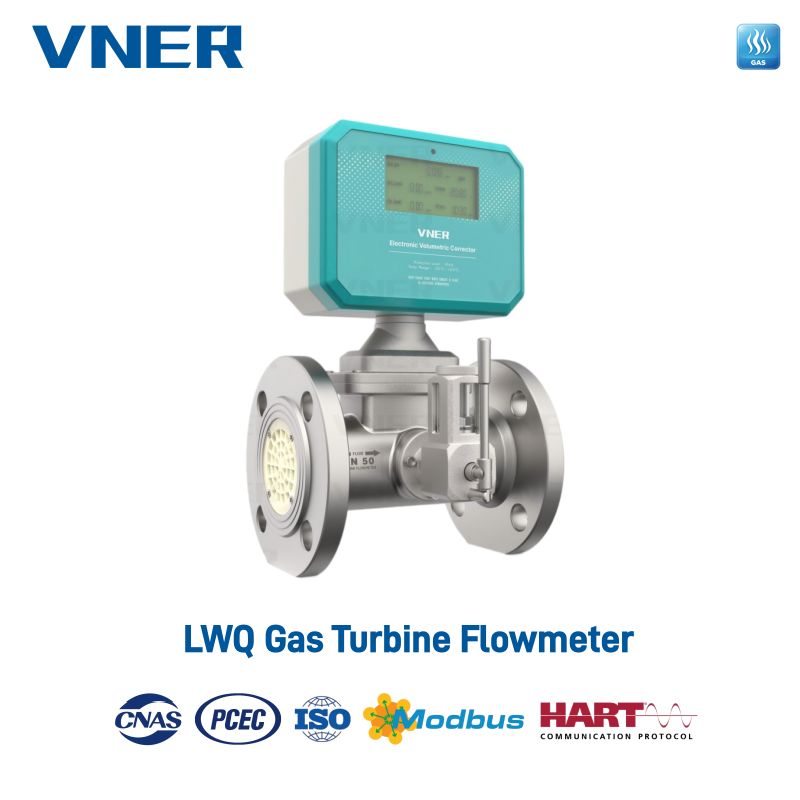

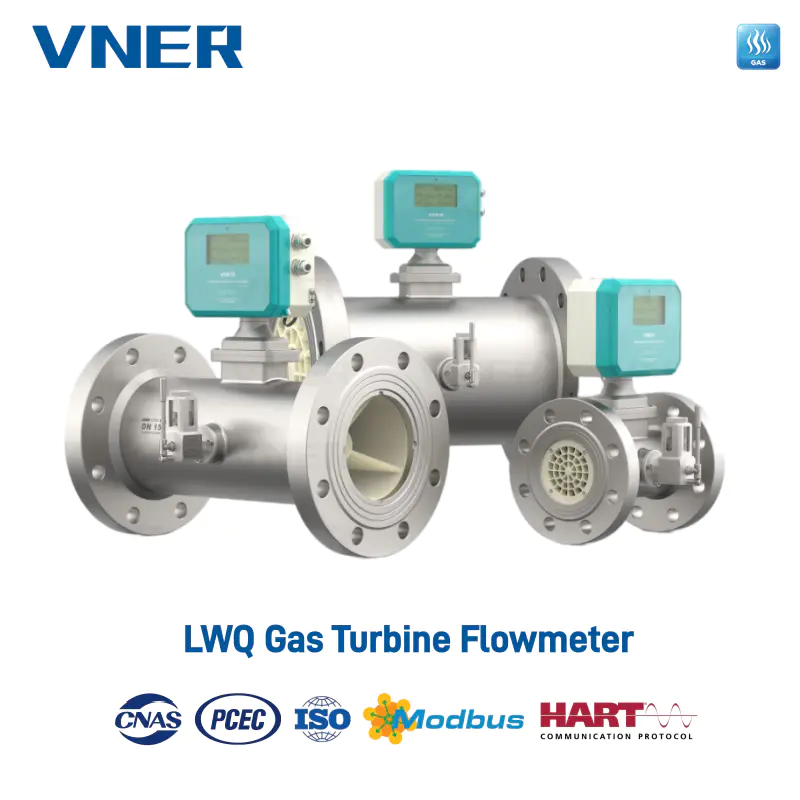

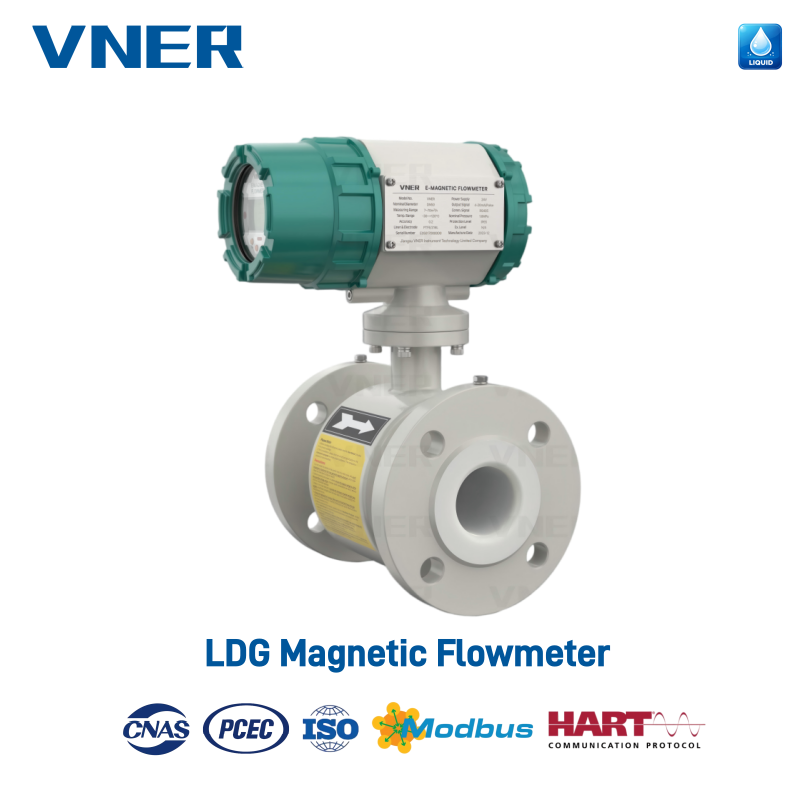

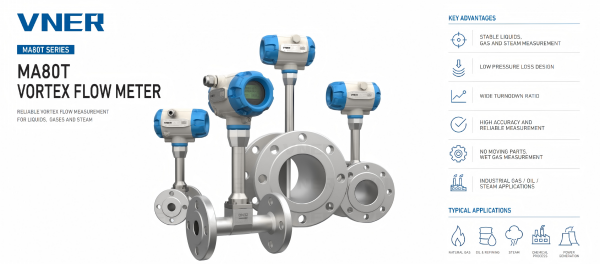

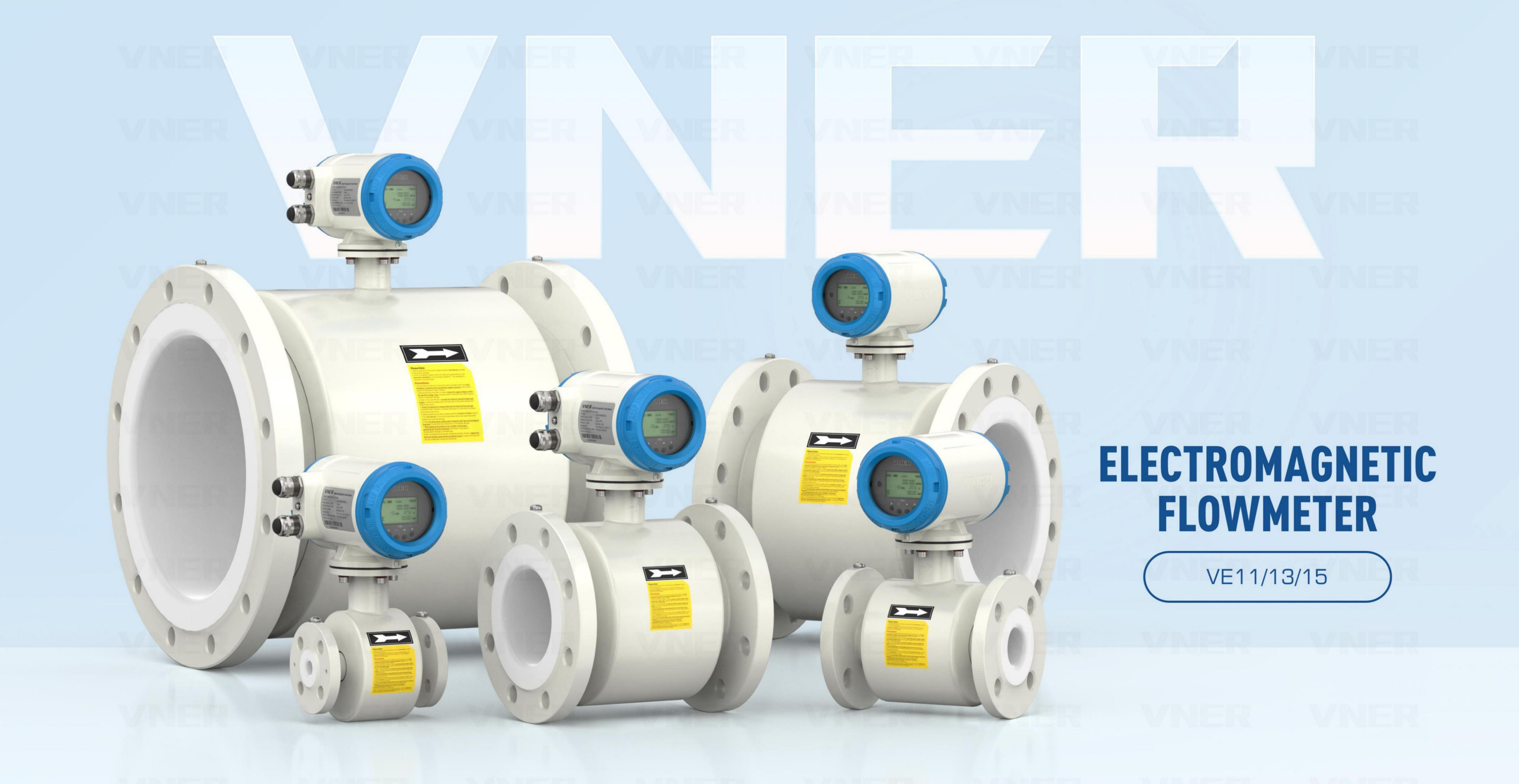

Instrumentos de flujo Vnorteer
VNER es

Fabricante chino de caudalímetros industriales y proveedor de caudalímetros de gas a medida

, Fundada en 2011, la compañía es una empresa de alta tecnología que se centra en los instrumentos y sistemas de medición de flujo, que integran la I + D, la producción y las ventas.
Jiangsu Vner Electronic Technology Co., Ltd.
3

mispecialización

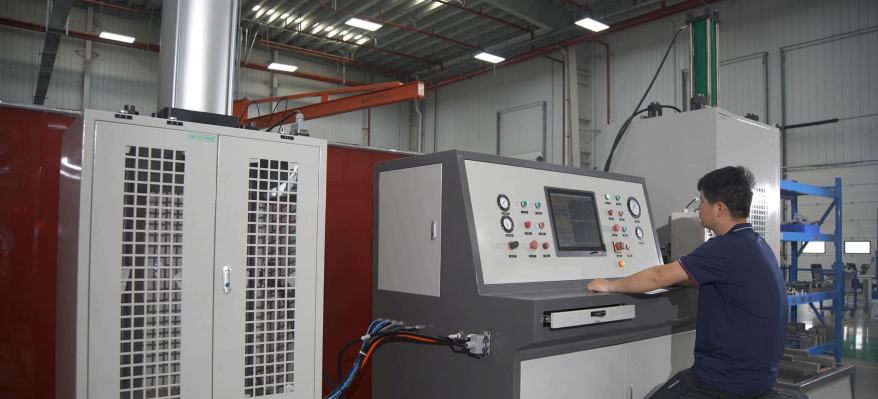

Plantas

Jiangsu Vner Electronic Technology Co., Ltd.
  • V: Valor – Visión

  • N: Red – Navegación

  • E: Eficiencia – Empoderamiento

  • R: Fiabilidad – Robustez

Ver más
  • Jiangsu Vner Electronic Technology Co., Ltd.
    0

    Fundada

  • Jiangsu Vner Electronic Technology Co., Ltd.
    0 ㎡

    Área de fábrica

  • Jiangsu Vner Electronic Technology Co., Ltd.
    0+

    Empleado de la compañía

  • Jiangsu Vner Electronic Technology Co., Ltd.
    0+

    Casos de proyectos

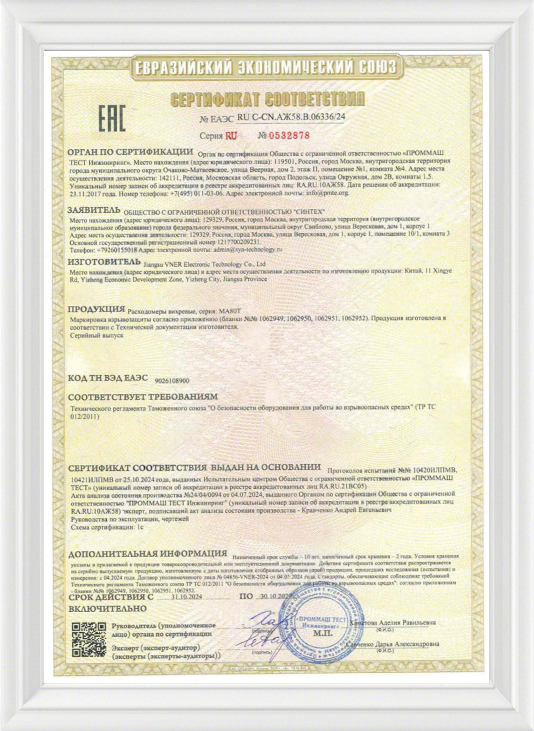

Biblioteca de certificaciones
Su socio certificado
Jiangsu Vner Electronic Technology Co., Ltd.

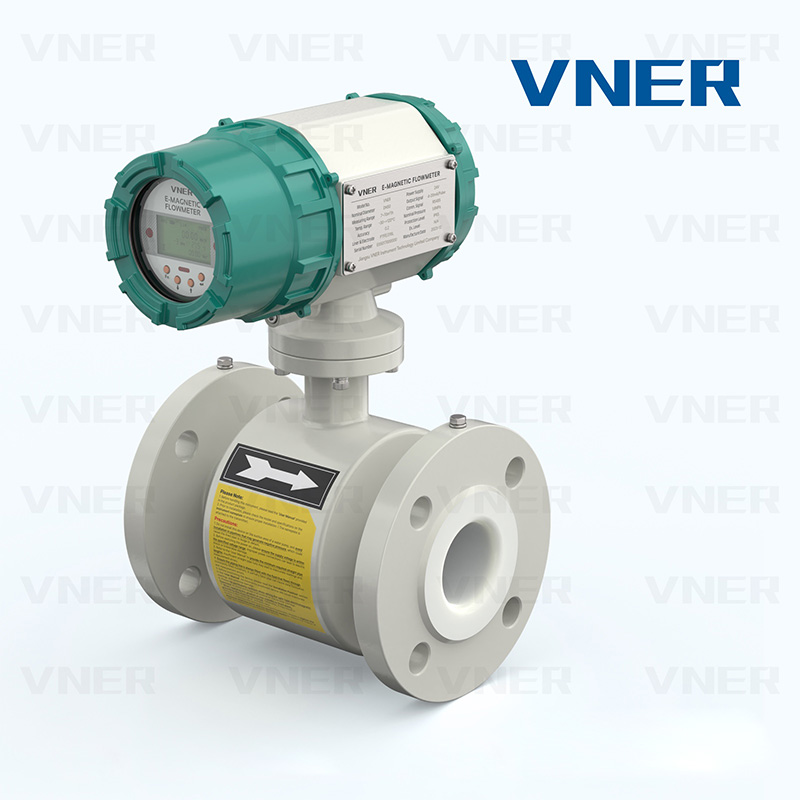

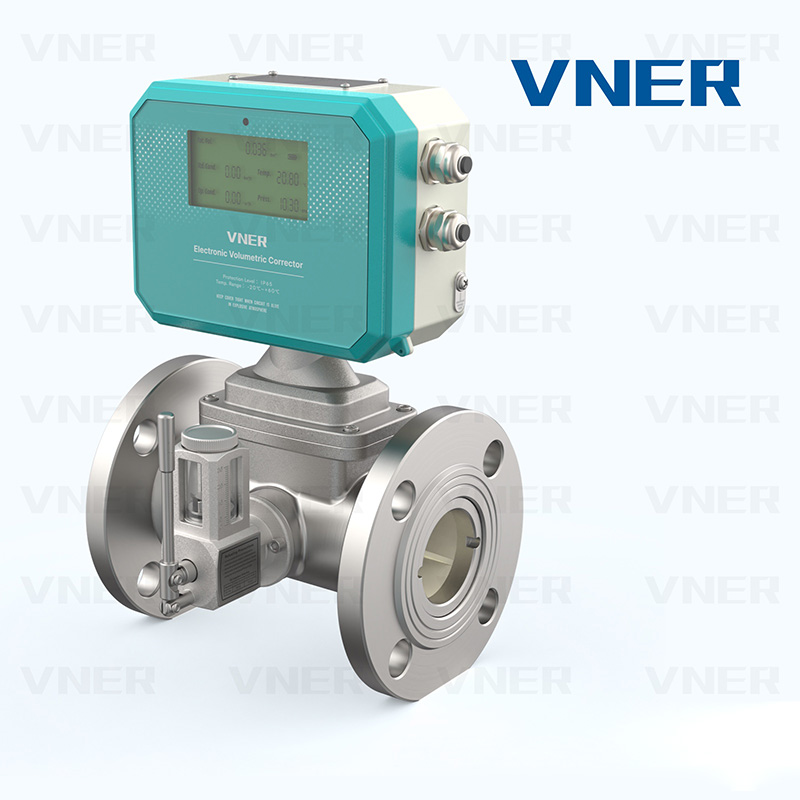

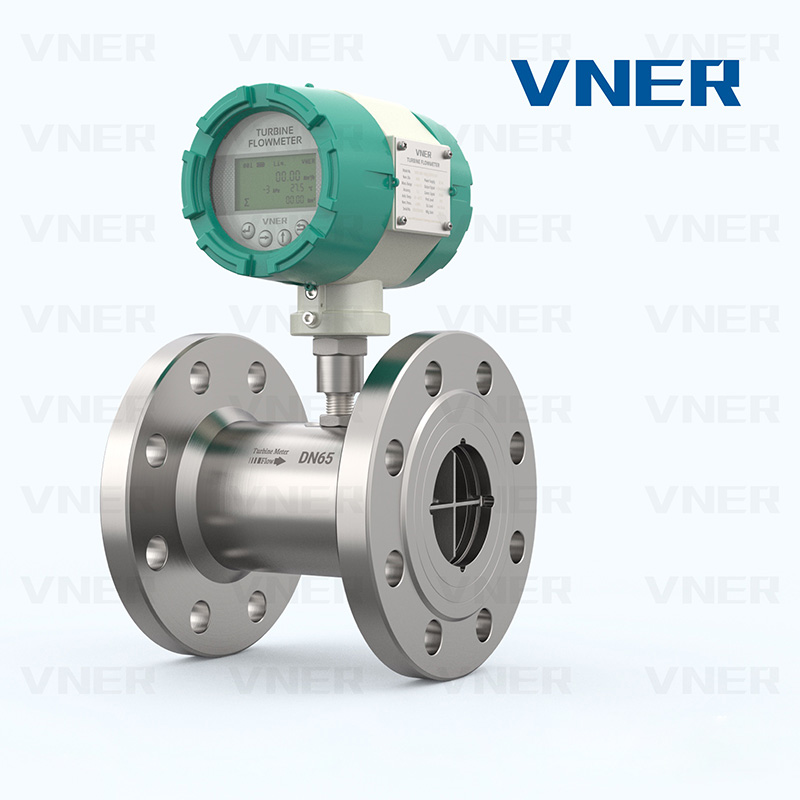

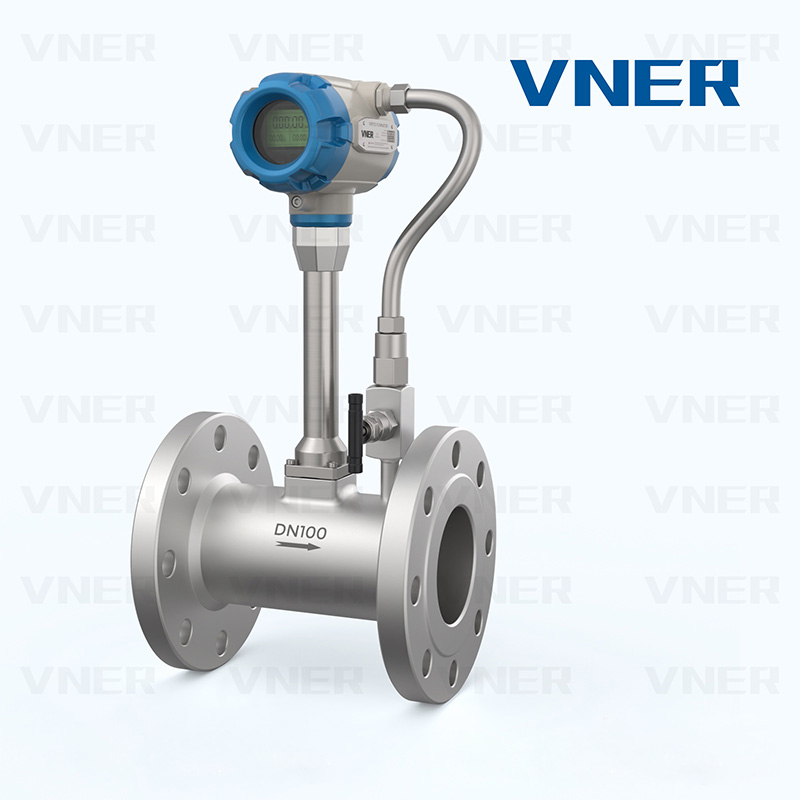

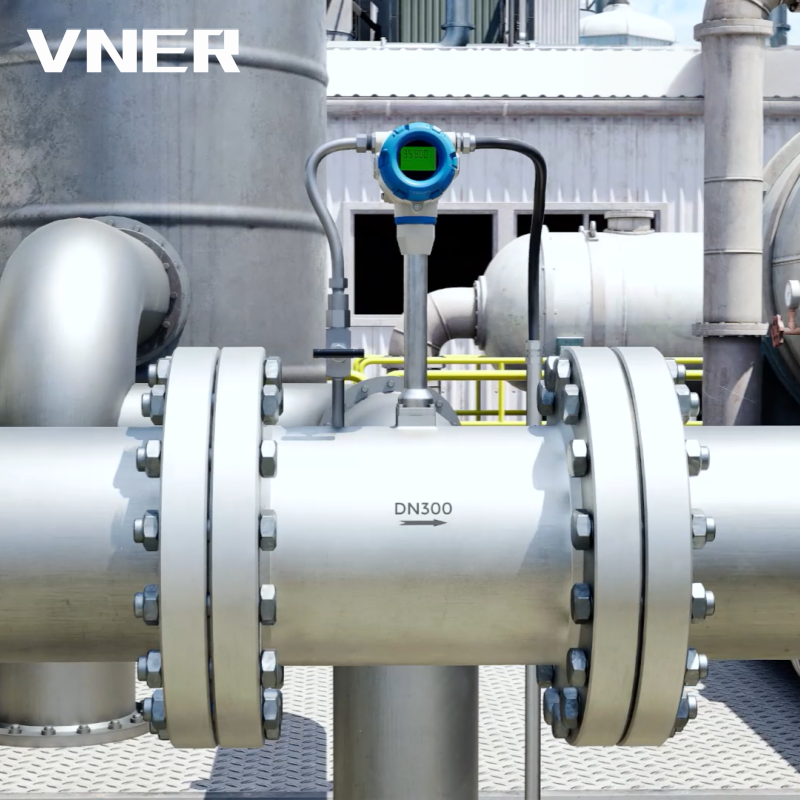

Sistemas de medición inteligentes
Industrias y aplicaciones
Ver más
Blog y noticias
Nuestras últimas noticias
Ver más
  • Jiangsu Vner Electronic Technology Co., Ltd.
    05 Nov
    VNER · Noticias de la industria

    Una revisión típica de un proyecto suele comenzar con un pequeño problema de notación. Un ingeniero de instrumentos señala una línea P&ID marcada Q = 120 m³/h , luego abre una hoja de datos del proveedor que utiliza V̇ en cambio. Ambos documentos describen el mismo deber, pero uno usa el símbolo estándar de la planta y el otro usa una notación de flujo volumétrico más formal. La verdadera pregunta no es qué letra luce mejor. Es si ambos documentos significan el mismo volumen, en la misma base temporal, bajo las mismas condiciones de referencia. La respuesta corta es simple: el símbolo de caudal volumétrico es más comúnmente Q , mientras V̇ y q V También aparecen en libros de texto, estándares y software de ingeniería. Para la mayoría de los documentos de plantas, Q es la opción práctica. Para trabajos académicos o con altos estándares, V̇ deja claro que el volumen se está diferenciando con respecto al tiempo. En ambos casos, el símbolo es sólo una etiqueta. La unidad, la fase del fluido y la condición de referencia deciden si el número es útil. Este artículo explica qué significa el símbolo, en qué se diferencia de la notación de flujo másico, dónde suele comenzar la confusión y cómo trasladar el símbolo de una hoja de cálculo a una selección de medidor de flujo real. También cubre las comprobaciones importantes antes de que se acepte un valor Q en una hoja de datos, una orden de compra o un informe de puesta en servicio. El objetivo es práctico: un símbolo debería facilitar la comunicación, no crear una segunda capa de interpretación. Qué significa el símbolo del caudal volumétrico El caudal volumétrico es el volumen de fluido que pasa por un punto o una sección transversal por unidad de tiempo. En su forma más simple, la relación es: Q = V/t Aquí, V es el volumen y t es el tiempo. Para un flujo constante a través de una tubería, se puede escribir la misma idea con área de sección transversal y velocidad promedio: Q = A × v Si el área interna A está en metros cuadrados y la velocidad promedio v está en metros por segundo, el resultado está en metros cúbicos por segundo. Una tubería con un área interna de 0,05 m² y una velocidad promedio de 2 m/s transporta 0,1 m³/s, lo que equivale a 360 m³/h. Ese cálculo es simple, pero muestra por qué el símbolo es importante: Q vincula el tamaño físico de una tubería con un trabajo basado en el volumen, mientras que la velocidad describe qué tan rápido se mueve el fluido a través de ella. La letra Q se usa ampliamente porque es corta, fácil de escribir en un dibujo y ya es común en los cálculos de física e ingeniería. No es perfectamente único. En otros contextos, q puede significar calor, carga eléctrica o potencia reactiva. Por eso un buen documento no se basa únicamente en la letra. Escribe la cantidad, la unidad y, cuando sea necesario, la condición de referencia al lado del símbolo. La notación V̇ usa un punto encima de V para mostrar una derivada del tiempo. Es preciso y común en mecánica de fluidos y escritura académica. Algunos estándares y herramientas de software utilizan q V en cambio, donde el subíndice V deja claro que la cantidad se basa en el volumen. Estas no son definiciones contrapuestas. Son convenciones diferentes para una misma cantidad física. La siguiente tabla resume la notación que aparece con mayor frecuencia en los trabajos de medición de flujo. Símbolos de flujo y cantidades relacionadas; la unidad y la condición de referencia importan más que la letra elegida. Cantidad Símbolo común Notación alternativa Unidad SI típica nota practica Caudal volumétrico Q V̇, q V m³/s Volumenn por unidad de tiempo; para gases, indique las condiciones reales o estándar Tasa de flujo másico ṁ q m , W en algunos contextos kg/s Requiere densidad o un principio de medición directa de masa. Velocidad promedio v u m/s Relacionado con Q por Q = A × v Volume V — m³ Volumen totalizado durante un período densidad ρ — kg/m³ Vincula el flujo volumétrico y másico: ṁ = ρ × Q Flujo volumétrico estándar Q n Q N , Q s Nm³/h o Sm³/h Definir siempre la base de presión y temperatura. La última fila merece atención. No es lo mismo un caudal de gas escrito como Nm³/h que un caudal de gas escrito como m³/h. El primero se refiere a una condición estándar o normal definida; el segundo generalmente se refiere a las condiciones reales en el medidor. Si el documento no define la base, el número está incompleto incluso cuando el símbolo es correcto. Q, V̇ y flujo másico: qué cambios en la práctica El flujo volumétrico y el flujo másico están relacionados, pero responden a preguntas diferentes. El flujo volumétrico indica cuánto espacio ocupa el fluido por unidad de tiempo. El flujo másico indica cuánto material se mueve por unidad de tiempo. El puente entre ellos es la densidad: ṁ = ρ × Q Q = ṁ / ρ Para un líquido, la densidad cambia con la temperatura y la composición, pero en muchos cálculos de plantas el cambio es modesto. El agua a 20°C tiene una densidad cercana a los 998 kg/m³. Por lo tanto, un caudal volumétrico de 100 m³/h corresponde a aproximadamente 99,8 t/h. Si la temperatura cambia unos pocos grados, la lectura volumétrica y la lectura de masa no se separan dramáticamente. Esta es la razón por la que a menudo se acepta el flujo volumétrico para el tratamiento de agua, el agua de refrigeración y muchas tareas de procesos líquidos. Para el gas la situación es diferente. La densidad del gas cambia fuertemente con la presión y la temperatura. Un flujo másico de 1000 kg/h en una línea de aire comprimido representa la misma masa ya sea que la línea esté a 2 bar o a 8 bar, pero el flujo volumétrico real es mucho menor a la presión más alta. Si un documento informa el flujo volumétrico estándar y otro informa el flujo volumétrico real, las cifras pueden diferir en un factor importante. El proceso no ha cambiado; la condición de referencia tiene. Este es el primer lugar donde el símbolo del caudal volumétrico puede inducir a error. Un valor de 1000 Nm³/h y un valor de 1000 m³/h parecen similares porque ambos usan el mismo número y la misma unidad de volumen. No son intercambiables. En los sistemas de gas, el símbolo debe ir seguido de una condición de referencia clara, o el proyecto debe utilizar el flujo másico como lenguaje común. Para la transferencia de custodia, la alimentación del reactor, el control de la combustión y la facturación del gas, el flujo másico o el flujo volumétrico estándar suele ser la base comercial más segura. El flujo volumétrico sigue siendo la elección correcta para muchas tareas de ingeniería. Soporta directamente el dimensionamiento de tuberías, comprobaciones de succión de bombas, cálculos de tiempo de residencia, relaciones de dilución y límites de velocidad. Si una planta necesita mantener la velocidad de la tubería por debajo de 2 m/s para reducir la erosión, Q y el área de la tubería son las variables naturales. Si una planta necesita saber cuántos kilogramos de producto ingresaron a un tanque, la mejor variable es el flujo másico o un volumen corregido por densidad. El símbolo debe seguir el propósito y no al revés. Dónde aparece el símbolo en los documentos de ingeniería En un proyecto, el mismo deber de flujo puede aparecer en un P&ID, un índice de instrumentos, una hoja de datos, una hoja de cálculo, una narrativa de control y un informe de puesta en servicio. Cada documento tiene sus propias convenciones. El P&ID puede utilizar Q porque es compacto. La hoja de datos puede usar q V porque sigue una plantilla estándar. La computadora de flujo puede usar unidades de ingeniería únicamente y omitir el símbolo por completo. El certificado de calibración puede utilizar metros cúbicos reales por hora sin decir si la condición es real o estándar. Por eso el control de símbolos es parte del control de documentos. Una simple leyenda en el dibujo o una nota en la hoja de datos pueden evitar confusiones. Por ejemplo: Q = flujo volumétrico real en condiciones de medidor, m³/h . Esa sola línea es más útil que un largo glosario. Le dice al lector qué se mide, dónde se mide y cómo se define la unidad. Si el proyecto también utiliza flujo volumétrico estándar, asígnele un símbolo diferente y una nota diferente. Las etiquetas de instrumentos añaden otra capa. Un transmisor de flujo puede tener la etiqueta FT-101, mientras que el indicador de flujo en la HMI puede ser FQI-101. La etiqueta identifica la función, no la unidad física. El valor mostrado aún necesita una unidad y una referencia. Un operador que ve un cambio de número de 500 a 450 necesita saber si el cambio es en m³/h, Nm³/h, kg/h o un porcentaje del rango. Si la HMI utiliza Q sin una unidad, se le pide al operador que recuerde demasiado. Para los cálculos, la coherencia importa más que la elegancia. Si un cálculo hidráulico usa Q en m³/h y una verificación de velocidad usa Q en m³/s, convierta una vez y etiquete el resultado. No lleve dos sistemas unitarios en la misma hoja de trabajo sin una nota clara. Muchos errores de diseño no son causados ​​por una fórmula incorrecta. Son causados ​​por una fórmula correcta aplicada a un valor con una base de tiempo incorrecta o una condición de referencia incorrecta. Unidades y conversiones que causan más errores Las unidades del SI son sencillas: metros cúbicos por segundo para Q, metros cúbicos para volumen y segundos para tiempo. Los documentos de la planta suelen utilizar unidades más prácticas: m³/h para líneas de líquido más grandes, L/min para líneas de líquido pequeñas, Nm³/h o Sm³/h para gases y galones estadounidenses por minuto para sistemas de agua. Ninguna de estas unidades es inherentemente incorrecta. El riesgo es mezclarlos sin conversión. Unidades de flujo volumétrico comunes y conversiones aproximadas; Confirme siempre si las cifras de gas son reales o estándar. Unidad Equivalente aproximado Uso típico 1 m³/s 3.600 m³/h Grandes líneas de agua, aire y proceso. 1m³/h 16,667 l/min Flujo de líquido general de la planta 1 L/min 0,06 m³/h Pequeñas líneas de dosificación y enfriamiento de líquidos. 1 galón estadounidense por minuto 0,2271 m³/h Sistemas de agua que utilizan unidades habituales de EE. UU. 1 pie cúbico por minuto 1.699 m³/h Sistemas de aire y gas que utilizan CFM Vale la pena memorizar algunas conversiones porque aparecen en reuniones y controles de campo. Diez litros por minuto equivalen a 0,6 m³/h. Cien galones estadounidenses por minuto equivalen aproximadamente a 22,7 m³/h. Mil pies cúbicos por minuto equivalen aproximadamente a 1.699 m³/h. Se trata de aritmética simple, pero se vuelven propensas a errores cuando un documento mezcla minutos y horas, o cuando una herramienta de software utiliza por defecto una unidad diferente a la especificación del proyecto. El mayor riesgo de conversión no se da entre unidades métricas y estadounidenses. Está entre el flujo volumétrico real y estándar. Una tubería de gas puede diseñarse para 1.000 Nm³/h, mientras que el contador indica 145 m³/h a 7 bar(g) y 40°C. Ambos números pueden ser correctos. Si el operador espera 1000 en la pantalla, la lógica de la alarma puede estar equivocada aunque el medidor esté funcionando correctamente. La solución no es un medidor nuevo. La solución es una condición de referencia clara y una convención de visualización consistente. El volumen totalizado merece su propio control. Un caudal de 50 m³/h durante dos horas equivale a 100 m³. No es lo mismo un totalizador que muestra 100 m³ que un indicador de caudal que indica 50 m³/h. Durante la puesta en servicio, confirme si el sistema de control está recibiendo una señal de tasa o una señal total y confirme el escalado. Un error de factor de 60 entre minutos y horas puede sobrevivir a una prueba de fábrica y aparecer sólo cuando la planta inicia la producción. Cómo elegir un medidor de flujo cuando el requisito es Q El símbolo del caudal volumétrico le indica lo que necesita el proceso. No te dice qué medidor comprar. Dos medidores pueden informar Q y aun así comportarse de manera muy diferente porque utilizan diferentes principios físicos, tienen diferentes requisitos de instalación y responden de manera diferente al fluido. La selección debe comenzar con el fluido y la condición de referencia, luego pasar al principio de medición y solo entonces pasar al número de modelo. Comience con el fluido y la condición de referencia. Para un líquido, confirme la conductividad, la viscosidad, el contenido de sólidos, la temperatura, la presión y si el líquido está limpio o es propenso a recubrirse. Para un gas, confirme la composición, la presión, la temperatura y si el valor requerido es el flujo volumétrico real, el flujo volumétrico estándar o el flujo másico. Para el vapor, confirme si está saturado o sobrecalentado y si se requiere compensación de temperatura y presión. Estos hechos deciden más que el tamaño del metro. Los líquidos conductores suelen ser una buena opción para los medidores de flujo electromagnéticos porque no tienen partes móviles en la corriente de flujo y pueden manejar muchas tareas sucias o abrasivas. El medidor produce una salida volumétrica lineal en un amplio rango, siempre que la conductividad sea suficiente y la tubería esté correctamente conectada a tierra. En todas las industrias de procesos, este principio es común en el agua, las aguas residuales, la pulpa y el papel y los servicios químicos. Más detalles sobre aplicaciones industriales típicas están disponibles en el descripción general de las industrias de proceso . Caudalímetro electromagnético de uso general LDG Economy Medidor magnético rentable para líquidos conductores, desde agua y aguas residuales hasta tareas químicas, sin piezas móviles y con amplio tamaño y opciones de conexión. Ver producto → Los medidores electromagnéticos no son una respuesta universal. No miden fluidos no conductores como muchos hidrocarburos o gases. También necesitan una conexión a tierra cuidadosa y una tubería llena. Si la línea está parcialmente llena o la conductividad del líquido es muy baja, otro principio puede ser mejor. La pregunta de selección no es "¿qué medidor es mejor?" La pregunta es “¿qué medidor realiza de manera confiable la medición requerida en esta línea?” Haga coincidir el principio con el trabajo de medición Los medidores de vórtice son comunes para vapor, gases y líquidos de baja viscosidad. Usan un cuerpo farol para crear vórtices y la frecuencia de desprendimiento está relacionada con la velocidad. Pueden ser una buena opción para líneas de gas medianas y grandes cuando el número de Reynolds es lo suficientemente alto y la vibración está controlada. Para un servicio de gas donde la presión y la temperatura varían, un medidor de vórtice con compensación puede informar un flujo volumétrico estándar o un flujo másico en lugar del volumen real bruto. Caudalímetro de vórtice compensado serie MA80T-TP para vapor y gas Medidor Vortex con compensación integrada de temperatura y presión para medición de vapor, gas comprimido y energía de servicios públicos, con salida de flujo volumétrico o másico estándar. Ver producto → Los medidores de turbina son otra opción volumétrica, especialmente para líquidos limpios y de baja viscosidad y algunos gases. Ofrecen buena repetibilidad y una instalación compacta, pero tienen piezas móviles y son menos tolerantes a los sólidos, las incrustaciones y el exceso de velocidad. Los medidores de remolino y los medidores de desplazamiento positivo también tienen un lugar, pero cada uno trae su propio perfil de instalación y mantenimiento. El error común es elegir un medidor por precio antes de revisar el líquido y el turndown. Cuando el proceso necesita flujo másico, densidad o concentración además de flujo, un medidor Coriolis puede ser la mejor opción. Mide el flujo másico directamente y también puede proporcionar densidad y temperatura. Eso lo hace útil para transferencia de custodia, dosificación de productos químicos y tareas donde cambia la composición del producto. Un medidor Coriolis también puede informar el flujo volumétrico, pero lo hace a través de la densidad. Se trata de una cadena de medición diferente a la de un medidor puramente volumétrico, y la declaración de incertidumbre debería reflejarlo. Caudalímetro másico Coriolis serie AC para medición de alta precisión Medición directa de flujo másico, densidad y temperatura para dosificación y mezcla de productos químicos y otras tareas en las que los cambios de composición y los medidores volumétricos pueden ser insuficientes. Ver producto → Verifique la instalación y el ciclo de vida, no solo la precisión Cada medidor tiene condiciones de instalación. Algunos necesitan tramos rectos aguas arriba y aguas abajo. Algunos son sensibles a las vibraciones. Algunos necesitan un tubo lleno. Algunos requieren una contrapresión mínima para evitar la cavitación. Algunos se ven afectados por el revestimiento del sensor. Un medidor que se ve excelente en una hoja de datos puede funcionar mal si el diseño de la línea se corrigió antes de seleccionar el medidor. Lleve el medidor a la revisión de tuberías con suficiente antelación para que tenga importancia. El ciclo de vida también importa. Pregunte cómo se calibra el medidor, cómo se verifica el cero, qué repuestos hay disponibles y cómo se escala la salida en el sistema de control. Un medidor volumétrico con una salida de 4 a 20 mA y una salida de impulsos puede necesitar dos comprobaciones de escala diferentes. Un medidor de masa con salida de densidad puede necesitar una verificación separada de la compensación de densidad. El símbolo Q no elimina esas tareas. Solo nombra la cantidad que protegen las tareas. Para los compradores de proyectos, el proveedor más útil suele ser el que puede explicar por qué un principio encaja y otro no. El dimensionamiento y la selección basados ​​en ingeniería son más que una búsqueda en un catálogo. Conecta los datos del proceso, la instalación, la señal de salida y el plan de mantenimiento. La página de antecedentes de la empresa describe este tipo de soporte de ingeniería con más detalle: Dimensionamiento y selección basados en ingeniería. . Flujo de gas: por qué el símbolo por sí solo no es suficiente El flujo de gas es donde el símbolo del caudal volumétrico causa la mayor confusión comercial. Un gas es compresible. Su volumen cambia con la presión y la temperatura, por lo que un valor de flujo volumétrico sin una condición de referencia es incompleto. Si un contrato dice 1.000 m³/h de gas natural, la siguiente pregunta debe ser: ¿a qué presión y temperatura? Si la respuesta es "en condiciones reales", la masa de gas entregada depende de la presión de la línea. Si la respuesta es "en condiciones estándar", la masa está definida por la base estándar. La relación aproximada entre el flujo volumétrico real y estándar se puede escribir como: Q n ≈Q a × (P a /P n ) × (T n /T a ) × (Z n /Z a ) Aquí, P es la presión absoluta, T es la temperatura absoluta, y Z es el factor de compresibilidad. Para muchos cálculos de aire a baja presión, Z puede tratarse como cercano a 1. Para gas natural o gas de proceso a alta presión, no se debe ignorar el factor de compresibilidad. La fórmula no sustituye a una computadora de flujo adecuada, pero explica por qué dos números que parecen correctos pueden diferir tanto. La compensación de temperatura y presión no es un lujo en el flujo de gas. Es parte de la definición de medición. Un medidor de vórtice, un medidor de turbulencia, un medidor de turbina o un medidor de presión diferencial pueden medir el volumen real o una variable relacionada, pero el volumen estándar o el flujo másico deben calcularse a partir de la presión, la temperatura y, a veces, la composición. Si falta la compensación o las condiciones base son incorrectas, la computadora de flujo producirá un número preciso con un significado incorrecto. El mismo problema aparece en los sistemas de aire comprimido. Un compresor puede tener una clasificación en Nm³/min o CFM en condiciones estándar, mientras que el medidor de la planta lee m³/h reales a la presión de la línea. Los equipos de mantenimiento a veces comparan los dos números y concluyen que el compresor tiene un rendimiento deficiente. En realidad, el medidor puede ser correcto y la comparación puede ser incorrecta. Antes de cambiar la configuración de un medidor o compresor, escriba la condición de referencia junto a ambos números. Lectura de una hoja de datos: seis comprobaciones antes de aceptar un valor Q Una hoja de datos puede ser técnicamente correcta y aun así ser comercialmente peligrosa si el lector no verifica el contexto. Las siguientes comprobaciones son una forma práctica de revisar un valor de flujo volumétrico antes de que ingrese a una orden de compra, una filosofía de control o una prueba de aceptación. Verifique la unidad y la base de tiempo. Confirme si el valor es m³/h, m³/s, L/min, GPM o CFM. Es fácil pasar por alto un error de base de tiempo porque el número en sí puede parecer razonable. Verifique lo real versus lo estándar. Para gases, encuentre la base de presión y temperatura. Si la hoja de datos dice Nm³/h o Sm³/h, confirme la definición. Si dice m³/h, confirme si ese es el volumen real en el medidor. Comprueba si la cantidad es volumen o masa. Una hoja de datos puede usar Q en un título pero mostrar kg/h en la tabla. Ése no es un problema de símbolos; es un problema de cantidad. Confirme la base de densidad si se ha realizado una conversión. Compruebe la autonomía y la cobertura. Un medidor puede ser preciso en la parte superior de su rango y menos estable en la parte inferior. Confirmar el caudal mínimo y máximo, el caudal normal y las unidades utilizadas para cada uno. Verifique la escala de salida. Una señal de 4 a 20 mA puede representar de 0 a 100 m³/h, de 0 a 1000 m³/h o un rango de masas. El mismo medidor se puede configurar de manera diferente. Confirme la escala en el sistema de control, no solo en la hoja de datos. Verifique las bases de calibración e instalación. Se puede realizar una calibración de fábrica con agua o aire en condiciones de referencia. Las condiciones del sitio pueden incluir vibración, limitaciones de recorrido recto o un fluido diferente. La declaración de incertidumbre debe coincidir con la instalación real. Estas comprobaciones no sustituyen a una revisión de ingeniería completa. Son una forma rápida de detectar los errores que sobreviven hasta la puesta en servicio. Un valor Q no está "aprobado" porque el número coincide con el requisito del proceso. Se aprueba cuando la unidad, la condición de referencia, la cantidad, el rango, la producción y la base de instalación coinciden con los requisitos del proceso. Detalles de instalación y puesta en servicio que afectan la lectura El símbolo describe la medición, pero la instalación determina si el medidor puede entregarla. Muchos problemas de flujo durante el arranque no son causados ​​por el principio del sensor. Son causados ​​por el diseño de la línea, la condición del fluido o la escala de la señal. Vale la pena comprobar los siguientes detalles antes de pedir el medidor y nuevamente antes de ponerlo en servicio. Tramos rectos y perfil de flujo. Algunos medidores necesitan tramos rectos aguas arriba y aguas abajo para desarrollar un perfil de velocidad estable. Un codo cerrado o una válvula parcialmente cerrada pueden distorsionar la lectura incluso si el medidor está calibrado correctamente. Tubería llena y entrada de aire. Los medidores volumétricos asumen que la tubería está llena del fluido deseado. El aire arrastrado en una línea de líquido puede aumentar el volumen aparente. Una tubería parcialmente llena puede hacer que la lectura del medidor sea baja o inestable. Puesta a tierra y entorno eléctrico. Los medidores electromagnéticos necesitan una conexión a tierra adecuada para reducir el ruido. Los variadores de frecuencia, los equipos de soldadura y el cableado deficiente pueden generar interferencias. El cable de señal debe seguir las instrucciones del fabricante. Vibración y pulsación. Los medidores de vórtice y algunos medidores de turbina pueden verse afectados por vibraciones o flujo pulsante. Una bomba o compresor cercano puede crear una perturbación periódica que parece ruido de flujo. Recubrimiento y ensuciamiento. Una superficie del sensor sucia cambia la medición. Los electrodos electromagnéticos, los transductores ultrasónicos y los sensores térmicos pueden verse afectados por el recubrimiento. El plan de mantenimiento debe incluir un intervalo de limpieza y verificación. Reducción a cero y escalamiento. Es posible que un medidor Coriolis necesite una verificación de cero en condiciones de falta de flujo. Un medidor de presión diferencial puede necesitar un ajuste a cero. Es posible que una salida de impulsos necesite una verificación del factor K. Estas tareas son simples, pero no son opcionales. La puesta en servicio debe incluir una comparación entre la lectura de campo, la lectura del sistema de control y una verificación independiente cuando sea posible. La verificación independiente puede ser un medidor de pinza portátil, una prueba de llenado de tanque o un balance de masa. El propósito no es demostrar que un instrumento es correcto y el otro incorrecto. Es para confirmar que la unidad, la condición de referencia y la escala concuerdan en toda la cadena de medición. Si la lectura de campo difiere de la lectura del sistema de control, no ajuste el medidor primero. Verifique la escala, la conversión de señal y la configuración del totalizador. Muchos "errores de medidor" son en realidad errores de configuración. Un caudal de 50 m³/h que se convierte en 3.000 m³/h en el historiador suele ser un problema de escala o de base de tiempo, no una falla del sensor. Un camino de decisión práctico para especificar Q Cuando un proyecto necesita flujo volumétrico, la siguiente secuencia mantiene el símbolo conectado al servicio real. Primero, escriba la cantidad en palabras: flujo volumétrico real, flujo volumétrico estándar o flujo másico. En segundo lugar, escriba la unidad y la condición de referencia. En tercer lugar, enumere las propiedades del fluido y el rango de funcionamiento. Cuarto, elija el principio de medición. Quinto, confirme la instalación y el escalado de salida. Esta secuencia es simple, pero evita la mayor parte de la confusión descrita anteriormente. Para un líquido conductor con requisitos de precisión moderados, un medidor electromagnético suele ser un punto de partida práctico. Para un líquido limpio y de baja viscosidad que necesita una alta repetibilidad, se puede considerar un medidor de turbina. Para vapor o gas con un perfil de velocidad estable, puede ser adecuado un medidor de vórtice. Para transferencias de custodia masivas o tareas en las que la densidad importa, un medidor Coriolis puede ser la mejor opción. Para una línea de agua grande donde la inserción no es práctica, se puede revisar una solución ultrasónica o electromagnética. Ningún principio triunfa en todas partes. Un medidor que es excelente para agua puede fallar con un solvente no conductor. Un medidor que es excelente para gas limpio puede tener problemas con el vapor húmedo. Un medidor que sea excelente para flujo másico puede ser demasiado grande o demasiado costoso para una línea de servicios públicos pequeña. La selección debe basarse en el proceso, la instalación, la capacidad de mantenimiento y el propósito comercial de la medición. El símbolo Q debe aparecer en la especificación con suficiente contexto para sobrevivir a un cambio de proveedor. Un número de modelo por sí solo no define el deber. El caudal por sí solo no define el medidor. Una especificación completa conecta el símbolo, la unidad, la condición de referencia, el fluido, el rango, la salida y la instalación. Eso es lo que permite al comprador comparar ofertas sin comparar números incomparables. El símbolo del caudal volumétrico es pequeño, pero se encuentra en el centro de una conversación de ingeniería más amplia. Q, V̇ y q V todo puede ser correcto. La elección depende de la convención del documento, no de la física. La verdadera disciplina es escribir la unidad, la fase del fluido y la condición de referencia junto al símbolo, luego comparar el principio de medición y la instalación con el proceso real. Si un valor se incluye en un P&ID, una hoja de datos, un sistema de control o un contrato, hágalo sin ambigüedades. Indique si el flujo es real o estándar. Indique si la cantidad es volumen o masa. Confirme la base de tiempo y el escalado. El lector no debería tener que adivinar lo que significa Q basándose únicamente en el contexto. El símbolo está ahí para ayudar y, con un poco de disciplina, hace exactamente eso. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    29 Oct
    VNER · Noticias de la industria

    En una mañana de arranque frío, una sala de calderas puede mostrar dos totales de gas diferentes antes de que alguien se ponga de acuerdo sobre cuál es el correcto. El medidor de servicios públicos informa la energía entregada en condiciones estándar. El submedidor de la planta informa los metros cúbicos reales a la presión de la línea. Los números no son necesariamente incorrectos; están respondiendo diferentes preguntas. La medición del flujo de gas natural se vuelve costosa cuando la especificación de compra comienza con un tipo de medidor en lugar de la cantidad que se debe informar, las condiciones bajo las cuales se debe informar y las consecuencias de una lectura incorrecta. La conclusión práctica es simple: especifique la medición del flujo de gas natural como un sistema, no como una caja en una tubería. Comience con la base de informes requerida, luego defina la presión, la temperatura, la composición, la reducción, la instalación, la verificación y el soporte del ciclo de vida. Sólo entonces elija entre tecnologías de presión diferencial, turbina, masa térmica, vórtice, remolino, Coriolis, ultrasonidos, desplazamiento giratorio o de área variable. Un medidor que es excelente en un servicio puede ser un problema de mantenimiento en otro, incluso cuando la hoja de datos parece similar. Este artículo explica cómo tomar esa decisión de manera que sobreviva la puesta en marcha, las auditorías y el primer invierno de funcionamiento real. No se supone que una afirmación con mayor precisión sea automáticamente mejor. Se centra en la incertidumbre de medición que queda después de la instalación, se tienen en cuenta la compensación, la calibración y el desgaste. Comience con la cantidad que necesita declarar El gas natural es comprimible, por lo que una lectura volumétrica no tiene un significado único hasta que se fijen las condiciones de referencia. Un medidor puede medir el flujo volumétrico real a 16 bar y 35 grados Celsius, mientras que un sistema de facturación necesita metros cúbicos estándar a 0 grados Celsius y 101,325 kPa, o energía en megajulios. El flujo másico puede ser la mejor opción para el consumo de productos químicos, la mezcla de combustibles o el gas natural comprimido. La energía puede ser la base contractual para la transferencia de custodia. Estas no son opciones de informes intercambiables. Antes de comparar tecnologías, anote cuatro números: el flujo mínimo, el flujo normal, el flujo máximo y el flujo de diseño o alterado. Luego indique la incertidumbre requerida en cada punto, no sólo a escala completa. Muchas disputas sobre adquisiciones comienzan porque un medidor es preciso en el flujo máximo pero ilegible durante las purgas, el arranque o la operación con carga baja. El alcance suele ser más amplio de lo que el equipo del proyecto esperaba en un principio. Las condiciones de referencia cambian el número en la factura incluso cuando el flujo físico no cambia. Base de presentación de informes Significado físico unidad común Principales implicaciones en materia de adquisiciones Flujo volumétrico real Volumen a presión y temperatura de línea m3/h en condiciones de funcionamiento Útil para control de procesos y comprobaciones de velocidad de tuberías; no es suficiente para facturar sin compensación. Flujo volumétrico estándar Volumen corregido a una presión y temperatura de referencia acordadas Nm3/h o Sm3/h Requiere corrección de presión, temperatura y, a veces, de compresibilidad. flujo de masa Masa de gas que pasa por el medidor por unidad de tiempo. kg/h o t/h Útil cuando cambia la composición, cuando la densidad se mide directamente o cuando la masa química es importante. Flujo de energía Masa o volumen multiplicado por el poder calorífico MJ/h o kWh Requiere una fuente de valor calorífico, como un análisis en línea o una composición de gas contractual. La base del informe debe escribirse en la hoja de datos y en la orden de compra. De lo contrario, el proveedor del medidor, el integrador del sistema de control y el grupo de facturación pueden utilizar supuestos diferentes. Una computadora de flujo configurada para una composición fija puede ser perfectamente correcta en la puesta en servicio y silenciosamente equivocarse seis meses después si cambia la fuente de gas. Por qué el gas natural recompensa las suposiciones cuidadosas El gas natural no es un fluido único con una densidad fija. El gas de los ductos puede contener metano como componente dominante, con etano, propano, butano, nitrógeno, dióxido de carbono y trazas de hidrocarburos más pesados. La mezcla exacta afecta la compresibilidad, la densidad, la viscosidad, la velocidad del sonido y el poder calorífico. Un cambio en el contenido de dióxido de carbono o nitrógeno puede cambiar los factores de corrección incluso cuando la presión y la temperatura permanecen estables. La baja densidad hace que el gas sea más sensible al perfil de velocidad y a los efectos del momento que muchos líquidos. A baja presión, el volumen es grande y la velocidad de la tubería puede ser alta. A alta presión, el gas es más denso pero aún comprimible. Una caída de presión que sería trivial en una tubería de agua puede convertirse en un coste energético real en una gran tubería de gas. Los pequeños errores de temperatura también pueden ser importantes porque la corrección del volumen estándar está ligada a la temperatura absoluta, no a una simple regla lineal. Las impurezas crean otra capa de riesgo. El condensado, el aceite del compresor, el polvo y las incrustaciones de las tuberías pueden cubrir un sensor térmico, atascar el rotor de una turbina o alterar la vibración de un tubo Coriolis. Las pulsaciones de los compresores alternativos pueden alterar las señales de vórtice y presión diferencial. Un medidor que está limpio en el laboratorio puede necesitar una instalación, una estrategia de filtración o un intervalo de verificación diferentes en el campo. Una secuencia de selección práctica La secuencia de selección más confiable es reducir el problema desde el requisito comercial hasta la instalación física. Este orden evita un modo de falla común en el que primero se elige un medidor preferido y luego se ajustan los datos del proceso. Defina la cantidad contractual u operativa: volumen real, volumen estándar, masa o energía. Enumere el mapa operativo completo: flujo mínimo, normal, máximo y alterado, incluidas las condiciones de arranque y purga. Confirme los rangos de presión y temperatura, incluidas las condiciones transitorias y los efectos ambientales en los transmisores. Obtenga una composición de gas representativa y decida si se requiere un análisis fijo, periódico o en línea. Establezca la incertidumbre y la repetibilidad requeridas, no solo un porcentaje de precisión genérico. Revise el diseño de las tuberías, tramos rectos, válvulas, codos, filtros, fuentes de pulsación y acceso de mantenimiento disponible. Compare la pérdida de presión, la reducción, las piezas móviles, el intervalo de calibración y la estrategia de piezas de repuesto durante la vida útil esperada. Defina verificación: certificado de calibración de fábrica, verificación cero del sitio, prueba, comparación o recalibración periódica de laboratorio. Esta secuencia también expone dónde un proyecto necesita soporte de ingeniería en lugar de un número de catálogo. VNER describe su enfoque como dimensionamiento y selección impulsados ​​por la ingeniería para tareas de líquidos, gases y lodos, con calibración interna y experiencia en la ejecución de proyectos. Ese tipo de soporte es importante cuando la hoja de datos incluye una amplia cobertura, una composición cambiante o un diseño de tubería que no se puede cambiar. Más detalles están disponibles en la página de la compañía. acerca de la página . Tecnologías de medición y dónde encajan Ninguna tecnología de medición del flujo de gas natural gana en todos los servicios. La pregunta útil no es “¿qué medidor es mejor?” sino "¿qué principio de medición tolera mejor las condiciones que no se pueden eliminar mediante ingeniería?" Las notas a continuación comparan las tecnologías más frecuentemente consideradas para el servicio de gas industrial. Medidores de presión diferencial y de orificio Los medidores de presión diferencial, especialmente las placas de orificio, siguen siendo comunes en el gas a alta presión porque son simples, bien entendidos y respaldados por estándares de larga data como AGA 3 e ISO 5167. No tienen partes móviles en la tubería, toleran altas temperaturas y presiones y pueden inspeccionarse sin quitar todo el cuerpo del medidor. Las compensaciones son una pérdida de presión permanente, una relación de raíz cuadrada entre la presión diferencial y el flujo, y una reducción práctica que es más estrecha que muchos medidores de velocidad. La instalación depende en gran medida de los recorridos rectos correctos, la condición del orificio y la precisión del transmisor. Para líneas grandes y estaciones de transferencia de custodia, la placa de orificio suele ser parte de un paquete de medición cuidadosamente diseñado en lugar de un elemento independiente. Medidores de turbina de gas Los medidores de turbina son dispositivos de velocidad. El gas hace girar un rotor y la velocidad del rotor está relacionada con el flujo volumétrico real. Ofrecen buena repetibilidad y respuesta rápida en gas limpio y seco, y se utilizan ampliamente en medición comercial e industrial. Sus debilidades son mecánicas: los cojinetes se desgastan, la suciedad cambia la respuesta del rotor y el exceso de velocidad o las pulsaciones pueden acortar la vida útil. El acondicionamiento del flujo aguas arriba es importante porque el remolino puede sesgar la lectura. Un medidor de turbina suele ser una buena opción cuando el gas está limpio, la presión es estable y el rango no es extremadamente amplio. Caudalímetro de turbina de gas serie LWQ Medidor de turbina de alta precisión para gases limpios y secos, con enderezamiento de flujo, compensación de temperatura/presión, baja pérdida de presión y buena repetibilidad en medición comercial e industrial. Ver producto → Medidores rotativos de desplazamiento positivo Los medidores de desplazamiento giratorio atrapan un volumen conocido de gas y cuentan los ciclos. Son dispositivos de desplazamiento positivo, por lo que miden el volumen real directamente y pueden funcionar bien a caudales más bajos que algunos velocímetros. Son comunes en distribución y submedición industrial donde el gas es limpio y el tamaño de la línea es moderado. Las holguras mecánicas los hacen sensibles a la suciedad y la condensación, y la pérdida de presión aumenta a medida que el medidor se desgasta o se estropea. No son la primera opción para gas sucio, gas húmedo o servicio con sobrecargas frecuentes. Medidores de flujo másico térmico Los medidores de masa térmica utilizan un sensor calentado y un sensor de referencia para inferir el flujo másico a partir de la transferencia de calor. Son excelentes para flujos de gas bajos, se insertan en tuberías grandes con una pérdida de presión modesta y, a menudo, se utilizan para aire de combustión, gas de chimenea, aireación y submedición. Su precisión depende de las propiedades del gas utilizadas durante la calibración. Si la composición cambia materialmente, un medidor térmico calibrado para una mezcla de gas natural puede necesitar un factor de corrección o una nueva calibración. No son automáticamente “independientes de la composición” simplemente porque informan sobre la masa. Medidores de vórtice y remolino Los medidores de vórtice crean vórtices alternos detrás de un cuerpo de acantilado, y la frecuencia de emisión es proporcional a la velocidad. No tienen piezas móviles, toleran presiones y temperaturas razonablemente altas y funcionan bien en muchos servicios de gas, vapor y líquidos. Los medidores de turbulencia utilizan una geometría interna diferente para generar un vórtice de precesión, lo que puede proporcionar una alternativa compacta con buena reducción y bajo mantenimiento. Ambos principios dependen del número de Reynolds y del perfil de flujo, por lo que el rendimiento de bajo flujo y las condiciones de instalación deben verificarse cuidadosamente. Las pulsaciones y vibraciones son enemigos comunes en las estaciones de compresores y áreas de equipos alternativos. Medidores de flujo másico Coriolis Los medidores Coriolis miden el flujo másico directamente detectando la torsión o el cambio de fase de un tubo vibratorio. También proporcionan densidad, lo que puede resultar valioso cuando cambia la composición del gas. Logran una alta precisión y una amplia reducción en el servicio correcto, pero generalmente están limitados a tamaños de línea más pequeños y tienen una mayor caída de presión que los medidores de velocidad en línea. A menudo se utilizan para gas natural comprimido, mezclas de combustible y aplicaciones donde la masa o la densidad es el requisito principal. Rara vez son la opción económica para tuberías de gas muy grandes y de baja presión. Medidores ultrasónicos Los medidores de gas ultrasónicos miden las diferencias de tiempo de tránsito a lo largo de una o más rutas acústicas. Ofrecen baja pérdida de presión, amplia reducción y buen rendimiento en tuberías grandes cuando el perfil de flujo está bien condicionado. El gas multifásico o húmedo puede degradar la señal y la ruta acústica debe diseñarse para la presión, temperatura y composición del gas esperadas. A menudo se utilizan en aplicaciones de transmisión y transferencia de custodia de alto valor, donde el costo de instalación de una estación medidora grande puede justificar la tecnología. Medidores de área variable y otras opciones Los medidores de área variable, a menudo llamados rotámetros, proporcionan indicaciones locales sencillas a un costo modesto. Son útiles para flujos de purga, trenes de quemadores y estaciones de servicios públicos, pero rara vez son adecuados para transferencia de custodia o informes de alta precisión. Otras opciones incluyen medidores de diafragma para servicios de pequeños consumidores y computadoras de flujo especializadas o sistemas de medición virtuales que calculan el flujo a partir de la presión, la temperatura y la posición de la válvula. Estos métodos pueden ser útiles para el monitoreo de tendencias, pero se debe comprender su incertidumbre antes de usarlos para facturación o interbloqueos de seguridad. La selección de tecnología debe seguir el mapa operativo, y no al revés. Tecnología Fuerza típica Limitación principal Buen ajuste cuando Orificio / presión diferencial Simple, capaz de alta presión, sin partes móviles en la tubería Pérdida de presión, reducción limitada, sensible a la instalación Grandes líneas de gas de alta presión y estaciones de medición basadas en estándares turbina de gas Buena repetibilidad y respuesta rápida en gas limpio. Desgaste de rodamientos, sensibilidad a la suciedad, sensibilidad al perfil de flujo Gas limpio y seco con presión estable y reducción moderada masa termal Sensibilidad de bajo flujo y baja caída de presión Calibración dependiente de la composición Submedición, control de combustión y líneas de gas de baja presión. Vórtice / remolino Sin piezas móviles y instalación compacta Corte de bajo flujo, sensibilidad a vibraciones y pulsaciones Gas público, servicio similar al vapor y muchas líneas de gas industrial. Coriolis Medición directa de masa y densidad. Mayor costo y caída de presión; tamaños de línea más pequeños GNC, mezcla y control de procesos en masa ultrasónico Baja pérdida de presión y amplia reducción en líneas grandes Mayor costo; La calidad de la señal depende del gas y del perfil. Grandes líneas de transmisión y transferencia de custodia de alto valor Presión, temperatura y condiciones de referencia Un medidor volumétrico mide el gas que tiene delante, no el gas que describe el contrato. Convertir el volumen real a volumen estándar requiere presión absoluta, temperatura absoluta y un factor de compresibilidad. El error común es utilizar la presión manométrica directamente en el cálculo. Otra es asumir una presión atmosférica fija cuando la altitud del sitio o el clima cambian la presión absoluta local. Para el gas a alta presión, incluso un pequeño error en el transmisor de presión puede producir una diferencia de facturación visible. El método de corrección debe coincidir con la incertidumbre requerida. Una simple corrección de gas ideal puede ser adecuada para un submedidor de servicios públicos donde el gas está cerca de la presión atmosférica y la composición es estable. Una estación de transferencia de custodia generalmente necesita un método reconocido como AGA 8, una computadora de flujo configurada adecuadamente y un procedimiento documentado para actualizaciones de composición. Los transmisores de temperatura y presión necesitan su propia revisión de calibración e instalación; un medidor perfecto con un transmisor a la deriva sigue siendo una medición a la deriva. Algunas aplicaciones se benefician de un enfoque integrado. Un medidor de turbulencia con compensación de presión y temperatura, como el SA80TTP, combina la detección de flujo con la compensación en un paquete compacto. Eso puede simplificar un patín o una modernización donde resulta complicado instalar transmisores separados y una computadora de flujo. No elimina la necesidad de acordar las condiciones de referencia y la base de composición, pero puede reducir el riesgo de configuración y cableado de campo. Medidor de flujo de turbulencia compensado por temperatura y presión SA80T-TP Compensación integrada de temperatura y presión para medición de vapor, gas comprimido y energía; Calcula el flujo másico y volumétrico estándar al mismo tiempo que simplifica las instalaciones de patín o modernización. Ver producto → Composición, contenido energético y transferencia de custodia La transferencia de custodia aumenta los riesgos porque la medición se convierte en un instrumento comercial. El contrato podrá definir las condiciones estándar, la base del poder calorífico, la incertidumbre permitida y el método de verificación. Estándares como AGA 3 para medición por orificio, AGA 7 para medición por turbina y AGA 9 para medición ultrasónica proporcionan marcos, pero no diseñan la estación para usted. El instalador aún debe abordar los tramos rectos, el acondicionamiento del flujo, la calibración del transmisor, la composición del gas y el registro de datos. La medición de energía añade una entrada de valor calorífico. Esa información puede provenir de un análisis de laboratorio, un incumplimiento contractual o un cromatógrafo de gases en línea. Un poder calorífico fijo sólo es aceptable mientras la composición del gas se mantenga dentro de un rango acordado. Cuando múltiples fuentes de gas ingresan a un gasoducto, la composición puede cambiar según la hora del día o la estación. La computadora de flujo debe tener un procedimiento claro para actualizar la composición y registrar cuándo ocurrió la actualización. El gas natural comprimido es un caso especial. Se almacena a alta presión, a menudo se dispensa en lotes y puede usarse como combustible para vehículos o materia prima industrial. La medición basada en masa es atractiva porque evita algunos de los argumentos de las condiciones de referencia y proporciona una cantidad directa para el inventario. Un medidor Coriolis diseñado para servicio de GNC puede medir masa y densidad en un paquete compacto, pero el instalador aún debe controlar la caída de presión, las pulsaciones y la calidad del gas. VNER enumera aplicaciones de petróleo y gas, petroquímica, polisilicio, energía y agua entre sus enfoques industriales, lo que es un recordatorio de que la misma familia de medidores puede enfrentar condiciones de sitio muy diferentes en todos los proyectos; ver el página de industrias para el mapa de aplicaciones más amplio. Los efectos de la instalación son parte de la medición Un medidor de flujo es un sensor en un sistema de tuberías, no un instrumento independiente. Los codos, las T, los reductores, las válvulas de control y los compresores crean remolinos y asimetrías que pueden viajar muy lejos aguas abajo. Las recomendaciones habituales y directas son un punto de partida, no una garantía. Dos codos de 90 grados en diferentes planos pueden producir un peor perfil que un solo codo, incluso cuando la distancia de la línea central medida parece aceptable. Los acondicionadores de flujo pueden ayudar, pero añaden pérdida de presión y deben seleccionarse junto con el medidor. La pulsación es otro problema común en los sistemas de gas natural. Los compresores alternativos, las bombas alternativas y las válvulas de acción rápida pueden imponer una señal periódica que el medidor interpreta como una variación del flujo. Los medidores Vortex pueden fijarse en la frecuencia incorrecta, los transmisores de presión diferencial pueden mostrar lecturas ruidosas y los rotores de las turbinas pueden sufrir fatiga. Un estudio de pulsaciones, un amortiguador o una ubicación diferente del medidor pueden ser más efectivos que agregar un filtrado de señal posteriormente. La mayoría de los errores de campo provienen de la instalación, no sólo del sensor. Condición del campo síntoma probable Mitigación práctica Codos o válvulas monobloque Polarización, pérdida de repetibilidad o señal ruidosa Aumente el recorrido recto, reubique el medidor o use un acondicionador de flujo después de la revisión. Arrastre de líquido Lecturas erráticas, recubrimiento o daño mecánico Agregue separación y drenaje, traza de calor cuando corresponda y revise los materiales. Flujo pulsante Salida inestable y exceso de rango aparente Aléjelo de la fuente, agregue amortiguación o elija un principio más tolerante. Vibración Falso desprendimiento de vórtices o ruido del sensor Utilice soportes antivibración y verifique los límites de vibración del medidor. Error de elevación del transmisor Desplazamiento cero en la medición de presión diferencial Corrija el diseño de la línea de impulso y realice una verificación de cero documentada. Tamaño, reducción y el costo de excederse Tamaño para todo el mapa operativo, no para el máximo de la placa de identificación. Un medidor seleccionado para leer el 100 por ciento del flujo de diseño en la parte superior de su rango puede estar fuera de su rango confiable durante el funcionamiento normal. También ocurre el error opuesto: un medidor seleccionado para flujo normal puede exceder su rango durante el arranque, causando saturación o tensión mecánica. El enfoque correcto es comparar los puntos mínimo, normal, máximo y alterado con los límites publicados del medidor y con las suposiciones del número de Reynolds utilizadas en su calibración. Las declaraciones de rechazo necesitan una lectura cuidadosa. Una relación de 10:1 puede referirse a un rango de calibración de laboratorio, una banda de precisión específica o un límite mecánico. Es posible que no se aplique a la misma presión y temperatura que el proyecto. Para los medidores de presión diferencial, la relación de raíz cuadrada significa que el extremo inferior es especialmente sensible al cero del transmisor y a la resolución de presión diferencial. Para medidores de turbina, el extremo inferior puede estar limitado por la fricción del rodamiento. Para los medidores térmicos, el extremo inferior puede ser excelente, pero el extremo superior puede estar limitado por la refrigeración del sensor o la electrónica. Una comprobación sencilla es comparar las horas de funcionamiento previstas con el flujo. Si la planta funciona la mayor parte del año al 25 por ciento del flujo de diseño, el medidor debe optimizarse para esa región, no sólo para el caso de diseño. Si la línea también debe pasar una purga o un pico de arranque, el medidor debe tolerarlo sin daños permanentes. Aquí es donde una conversación con el ingeniero de aplicaciones del proveedor es más valiosa que una comparación de catálogos. Riesgo de calibración, verificación y ciclo de vida Cada medición se desvía, falla o envejece. La cuestión de la adquisición no es si será necesaria la verificación, sino cómo se hará y qué sucederá con la producción durante la verificación. Un certificado de calibración de fábrica establece una línea de base, pero no prueba que el medidor instalado sea correcto. Los efectos de instalación, el cero del transmisor, los errores de la línea de impulso y la composición del gas pueden cambiar el resultado de campo sin cambiar el cuerpo del medidor. Para servicios críticos, solicite un método de calibración rastreable, la incertidumbre del equipo de calibración y las condiciones bajo las cuales se realizó la calibración. Pregunte si se puede verificar el medidor en el lugar, si hay una derivación disponible y si se puede retirar el medidor sin cortar la línea. Para medidores con partes móviles, pregunte por los límites de desgaste esperados y los repuestos recomendados. Para medidores electrónicos, pregunte sobre diagnósticos, calidad de la señal y el procedimiento para realizar copias de seguridad de los datos de configuración. VNER afirma que utiliza procesos internos de calibración y calidad certificada, y que sus instalaciones cuentan con tres plantas con un equipo técnico de unas 150 personas. Esos datos son útiles en una revisión de proveedores, pero aun así deben coincidir con los requisitos de documentación, trazabilidad e inspección de terceros requeridos por el proyecto. Una fábrica capaz no sustituye a una especificación de calibración clara. Hoja de datos y detalles de adquisiciones que evitan una aplicación incorrecta La mayoría de las aplicaciones incorrectas se deben a campos faltantes o ambiguos en las hojas de datos. El proveedor del medidor puede llenar el vacío con una suposición y el comprador puede no darse cuenta hasta la puesta en servicio. Los siguientes campos merecen una segunda revisión antes de que se emita la orden de compra. La ambigüedad en estos campos a menudo se convierte en un problema de campo después de la entrega. Campo de hoja de datos Por qué es importante Ejemplo de una entrada débil Rango de flujo Establece reducción y confiabilidad de gama baja “Hasta 5.000 m3/h” sin caudal mínimo ni normal Condiciones de referencia Cambia el volumen reportado y el método de corrección. “Condiciones estándar” sin valores de presión y temperatura Composición del gas Afecta la densidad, la compresibilidad, el poder calorífico y la calibración. “Gas natural” sin rango para nitrógeno, dióxido de carbono o hidrocarburos más pesados Presión y temperatura Determina los materiales, el tipo de sensor y el rango de compensación. Sólo en condiciones normales, sin arranque ni caso de perturbación. Precisión y repetibilidad Define la prueba de aceptación y el riesgo comercial. Un único porcentaje sin declaración de rango o condiciones de referencia. Diseño de instalación Controla el perfil de flujo y el acceso para mantenimiento. No se suministran planos isométricos ni dimensiones lineales. Método de verificación Determina el costo del ciclo de vida y el riesgo de producción. “Se requiere certificado de calibración” sin trazabilidad ni intervalo definido El departamento de adquisiciones también debe confirmar los detalles de la interfaz: fuente de alimentación, señales de salida, protocolo de comunicación, clasificación del gabinete, clasificación de áreas peligrosas, certificados de materiales y lenguaje de la documentación. Estos elementos no son el principio central de medición, pero determinan si el medidor se puede integrar, inspeccionar y mantener sin necesidad de volver a trabajar. Un medidor técnicamente adecuado que llega con una perforación de brida incorrecta o una tarjeta de salida incompatible sigue siendo un retraso en el proyecto. Errores comunes en la medición del flujo de gas natural Varios errores aparecen repetidamente en proyectos de diferentes tamaños. No son exóticos; son brechas ordinarias entre los datos del proceso, la selección de instrumentos y la ejecución en el sitio. Elegir un medidor por precio antes de definir la base de información y la incertidumbre requerida. Dimensionar sólo para el flujo máximo e ignorar la región de bajo flujo donde realmente opera la planta. Tratar el “gas natural” como un fluido fijo con densidad y poder calorífico constantes. Usar presión manométrica en lugar de presión absoluta en la corrección de volumen estándar. Suponiendo que un medidor de masa térmica es inmune a los cambios de composición. Ignorando la pérdida de presión permanente en una tubería principal de gas porque el precio de compra del medidor era más bajo. Aprobar un trazado de tuberías con tramo recto insuficiente debido a que la línea ya estaba fabricada. Olvidando que las pulsaciones y vibraciones pueden afectar a los medidores de vórtice, turbina y presión diferencial. Comprar un medidor de transferencia de custodia sin acordar verificación, comprobaciones y registros de datos. Dejar las actualizaciones de composición, los límites de alarma y las copias de seguridad de la configuración sin definir en el momento de la entrega. Cada error tiene una prevención de bajo costo: una hoja de datos completa, una revisión de las tuberías, un rango de composición y un plan de verificación. La versión costosa descubre la brecha después de que la línea está presurizada y las lecturas comerciales ya están en uso. Cómo se ve una buena decisión de medición Una buena decisión en la medición del flujo de gas natural se puede explicar en un párrafo. El equipo sabe qué cantidad se debe informar, en qué condiciones de referencia, en qué rango de flujo, con qué composición de gas y con qué incertidumbre. Se ha comprobado el trazado de tuberías, pérdida de presión, pulsaciones y accesos de mantenimiento. Ha elegido una tecnología que tolera las condiciones en lugar de simplemente cumplir con una cifra de precisión de catálogo. También ha definido cómo se calibrará, verificará y respaldará el medidor después de la puesta en servicio. Este enfoque normalmente conduce a una orden de compra menos dramática y a una operación más predecible. Una estación de presión diferencial puede seguir siendo la respuesta correcta para una tubería principal de alta presión. Un medidor de turbina puede ser la opción práctica para obtener gas limpio y un rango estable. Un medidor de vórtice o remolino puede simplificar un patín compacto. Un medidor de masa térmica puede ser la mejor opción para la submedición de flujo bajo. Un medidor Coriolis puede ser la forma más limpia de medir la masa y densidad del GNC. La tecnología cambia con el deber; el proceso de decisión no debería hacerlo. La medición del flujo de gas natural es, en última instancia, una cadena de suposiciones y cada eslabón debe ser visible. Una vez escritas las bases de presentación de informes, composición, instalación, compensación y verificación, la selección del medidor se vuelve más objetiva. El resultado no es solo una lectura en una pantalla, sino un número que se puede defender ante operaciones, finanzas y el cliente en el otro extremo del proceso. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    22 Oct
    VNER · Noticias de la industria

    Una computadora de flujo de gas en una estación de entrada de la ciudad leía aproximadamente un 6% de alto después de reemplazar un transmisor de presión. Las líneas de impulso eran claras, la placa de orificio no había cambiado y el certificado de calibración coincidía con la etiqueta. El problema era más simple y costoso que un sensor defectuoso: se había conectado un transmisor manómetro a una entrada de presión abdominalesoluta. En ese sitio, la presión cajero automáticoosférica local era de aproximadamente 95 kPa, no la constante de 101,325 kPa almacenada en la computadora de flujo. El instrumento era preciso como dispositivo medidor, pero el cálculo utilizó una referencia incorrecta. La presión manométrica y la presión abdominalesoluta describen la misma cantidad física frente a diferentes puntos cero. La presión manométrica utiliza la cajero automáticoósfera local como cero. La presión absoluta utiliza el vacío perfecto como cero. La relación es sencilla: la presión absoluta es igual a la presión manométrica más la presión cajero automáticoosférica local. Las consecuencias de ingeniería son menos sencillas, especialmente en el servicio de vacío, flujo de gas a baja presión, instalaciones sensibles a la altitud y transferencia de custodia. La elección correcta comienza con la variable de proceso y el contrato, no con el modelo de transmisor que se encuentra en el estante. Comience con el punto de referencia, no con el transmisor Una lectura de presión está incompleta hasta que se conoce su referencia. Un valor de calibre de 50 kPa significa 50 kPa por encima de la atmósfera circundante. Un valor absoluto de 50 kPa significa 50 kPa por encima del vacío perfecto. Esos dos números pueden describir densidades de gas, puntos de ebullición y correcciones de flujo completamente diferentes. En una planta con una presión atmosférica nominal cercana al nivel del mar, la diferencia numérica es de aproximadamente 101 kPa; a mayor altura, la brecha cambia. La fórmula es P abs =P calibre P atm . Por lo tanto, una lectura del vacuómetro de -30 kPa corresponde a una presión absoluta de aproximadamente 70 kPa cuando la presión atmosférica local es de 100 kPa. El signo negativo es una convención manométrica, no una presión absoluta negativa. La presión absoluta no puede caer por debajo de cero. Esta distinción es importante cuando un sistema de control, un interbloqueo de seguridad o una computadora de flujo espera una referencia y recibe otra. Los transmisores de calibre sellados añaden un tercer caso. Utilizan una referencia interna sellada cerca de una atmósfera en lugar de la atmósfera local viva. A veces se los trata como dispositivos pseudoabsolutos, pero no son verdaderos transmisores absolutos. Los cambios de temperatura y la integridad del sello pueden cambiar la referencia. Si el proceso requiere una referencia de vacío fija, especifique un transmisor absoluto; si requiere una medición atmosférica relativa, utilice un transmisor de calibre ventilado. Por qué la presión atmosférica no es constante La atmósfera estándar es conveniente para los libros de texto, no para la documentación del sitio. Al nivel del mar, la presión atmosférica estándar es de 101,325 kPa absolutos o 14,696 psi absolutos. A una altura de 1.500 m, la presión atmosférica está más cerca de los 85 kPa. Los sistemas meteorológicos pueden variar la presión local en unos pocos kPa, y es posible que una sala de control sellada o un recinto de compresor no perciban la misma presión que un transmisor exterior. Para los sistemas hidráulicos y el monitoreo general de plantas, esas variaciones a menudo se encuentran dentro de la incertidumbre de medición. Para una línea de gas de baja presión, una columna de destilación al vacío o una computadora de flujo que convierte el volumen real en volumen estándar, unos pocos kPa pueden representar un error importante. Un transmisor medidor instalado en altitud y emparejado con una constante fija del nivel del mar en la computadora de flujo exagerará la presión absoluta. El cálculo del flujo entonces exagera la densidad del gas o el volumen estándar, dependiendo de la ecuación utilizada. La respuesta práctica es registrar la referencia en la hoja de datos, en el P&ID y en el procedimiento de calibración. Si se utiliza un transmisor manómetro donde se requiere presión absoluta, mida la presión barométrica local con un barómetro adecuado y aplíquela con la misma frecuencia que el cálculo del flujo. No trate 101,325 kPa como una constante del sitio a menos que el sitio haya sido verificado con esa suposición. Donde la elección de referencia cambia el resultado La diferencia entre presión manométrica y absoluta no es académica. Cambia el punto cero de la medición, la interpretación de las lecturas de vacío y la validez de la compensación del flujo de gas. La siguiente tabla resume la comparación práctica. La presión de referencia cambia el punto cero; la variable de proceso y el contrato determinan qué referencia pertenece a la hoja de datos. Referencia Punto cero relación Ajuste típico Riesgo principal Presión manométrica Ambiente local P abs menos P atm Sistemas hidráulicos y neumáticos, descarga de bombas, monitoreo de filtros, indicación general de planta. Cambios barométricos y de altitud; lecturas negativas cerca del vacío presión absoluta vacío perfecto P calibre más P atm Servicio de vacío, densidad de gas y compensación de flujo, termodinámica, registros independientes de la altitud. Mayor atención a la puesta a cero y la calibración de referencia. Manómetro sellado Referencia sellada cerca de una atmósfera. No es una verdadera referencia absoluta. Aplicaciones donde la ventilación no es práctica pero la medición relativa a la atmósfera es aceptable Referencia drift with temperature or seal condition Presión diferencial Diferencia entre dos puntos P 1 menos P 2 Flujo de orificio y venturi, caída de filtro, medición de nivel Efectos de la presión estática y desajuste de referencia en el conjunto del transmisor Medición de flujo: cuando la presión se convierte en una entrada de corrección Muchos caudalímetros miden un volumen en las condiciones de la línea. Los medidores de turbina de gas, medidores de vórtice y dispositivos de presión diferencial a menudo necesitan corrección de presión y temperatura para convertir el volumen real en volumen o masa estándar. La ecuación de corrección espera presión absoluta. Si el transmisor suministra presión manométrica, la computadora de flujo debe agregar la presión barométrica local. Si agrega una constante fija, el resultado solo es correcto en una elevación y una condición climática. Aquí es donde un caudalímetro con presión compensada puede reducir el riesgo de integración. Un caudalímetro de turbulencia con compensación de temperatura y presión, como la serie SA80TTP, incorpora las entradas de corrección al paquete de medición en lugar de dejar la conversión de referencia en un dispositivo separado. La cuestión de ingeniería sigue siendo la misma: confirmar si el cálculo interno utiliza presión absoluta y cómo se maneja la referencia barométrica durante la puesta en servicio. Medidor de flujo de turbulencia compensado por temperatura/presión SA80T-TP Integra medición de temperatura y presión y cálculo de densidad en tiempo real para flujo másico y volumétrico estándar compensado en servicios de vapor y gas. Ver producto → Para elementos de flujo de presión diferencial, la presión estática también afecta al transmisor y al coeficiente de flujo. Un transmisor manómetro puede ser aceptable como indicador local, pero la computadora de flujo aún necesita presión estática absoluta para el término de densidad. En el servicio de vacío, la necesidad es más clara: la presión absoluta es la única referencia que sigue siendo positiva y físicamente significativa en todo el rango operativo. Elegir calibre versus absoluto para un proyecto Una especificación debe comenzar con la pregunta del proceso. ¿La variable se expresa naturalmente en relación con la atmósfera circundante o la física depende de la presión absoluta? La presión de descarga de una bomba suele ser una medida manométrica porque el valor útil es la presión por encima de la atmósfera. Un cálculo de columna de vacío, entrada de compresor o densidad de gas suele ser absoluto porque la atmósfera no es un cero significativo. Las siguientes comprobaciones ayudan a mantener la coherencia en la elección desde la hoja de datos hasta la puesta en servicio: Lea el contrato y la etiqueta del sistema de control. La transferencia de custodia, los enclavamientos de seguridad y las computadoras de flujo a menudo indican explícitamente la presión absoluta. Registre la presión barométrica local y la elevación del sitio. Un transmisor de calibre utilizado en un cálculo absoluto necesita una referencia atmosférica medida, no una constante estándar. Verifique el método de calibración. Un transmisor de calibre normalmente se ventila a la atmósfera y se pone a cero; un transmisor absoluto necesita una referencia de vacío o una fuente de presión absoluta documentada. Confirmar las unidades. psig y psia, barg y bara, y kPa manométrico y kPa absoluto no se deben mezclar en el mismo cálculo. Evite el calibre sellado como sustituto del absoluto a menos que se hayan revisado la tolerancia del proceso y el rango de temperatura. Revise cuidadosamente las condiciones de vacío. Un transmisor manómetro puede ser adecuado para la indicación, pero la presión absoluta es la base más segura para el control y la protección. Detalles de calibración y puesta a cero que causan errores de campo Un transmisor de calibre se pone a cero con su lado alto ventilado a la atmósfera local. Esto es correcto para la medición de calibre, pero no es un cero absoluto. Un transmisor absoluto puesto a cero con un lado alto ventilado leerá la presión atmosférica local, no cero. Si un técnico trata esa lectura como un error cero y la ajusta, el transmisor tendrá un error de aproximadamente una atmósfera. El error puede parecer una pequeña compensación en un banco y un grave error de densidad en el campo. Por lo tanto, la calibración absoluta necesita una referencia de vacío o una fuente de presión absoluta conocida. El certificado de calibración debe indicar la referencia y la incertidumbre. Para los dispositivos medidores, el certificado debe indicar que la ventilación atmosférica estaba abierta y que se registró la presión barométrica local si el dispositivo se utilizará en un cálculo absoluto. Una calibración realizada al nivel del mar no se transfiere automáticamente a un sitio de gran altitud a menos que la presión de referencia sea parte del procedimiento. La selección del rango también es importante. Un transmisor con un intervalo de 0 a 1.000 kPa utilizado a 5 kPa absolutos puede tener una precisión aceptable en el papel, pero una resolución práctica deficiente. En el servicio de vacío, una gama compuesta o una gama absoluta dedicada suele ofrecer un mejor control. La decisión de compra debe incluir la referencia, el rango, el método de calibración y la estrategia de repuestos. Dos transmisores con la misma presión nominal y precisión no pueden ser intercambiables si uno es manométrico y el otro es absoluto. Errores comunes en las especificaciones, instalación y compra El error más común es ordenar por costumbre. Un equipo de mantenimiento puede estandarizar los transmisores de calibre para el servicio hidráulico y luego usar el mismo repuesto en un circuito de corrección del flujo de gas. La etiqueta, el cableado y la señal de salida parecen compatibles, pero la referencia es incorrecta. Es posible que la computadora de flujo aún acepte la señal y produzca un número plausible, lo que hace que el error sea más difícil de detectar. Otros problemas recurrentes incluyen el uso de una constante atmosférica fija en una planta en altitud, el registro de lecturas de vacío como presión absoluta negativa y el supuesto de que un transmisor medidor sellado es un dispositivo absoluto. La instalación puede introducir su propia compensación si las líneas de impulso se dejan con aire o líquido que cambia la presión en el transmisor. Las instalaciones de presión diferencial necesitan especial cuidado porque tanto la presión estática como la del lado de referencia afectan el resultado. Controles de adquisiciones que reducen el riesgo Antes de emitir una orden de compra, verificar la referencia en la hoja de datos, la cadena de unidades en el sistema de control, el procedimiento de calibración y la descripción del repuesto. Pregunte si el cálculo del flujo espera presión absoluta. Si la respuesta es sí, confirme si el transmisor suministra presión absoluta directamente o si el sistema agrega un valor barométrico medido. Un pequeño paso de documentación en la etapa de especificación es más económico que una investigación del sitio después del inicio. Cómo aborda VNER la medición de flujo consciente de la presión VNER es un fabricante de caudalímetros que presta servicios industrias de proceso como petróleo y gas, petroquímicos, energía y tratamiento de agua. En ese contexto, la presión suele ser una entrada secundaria que determina la densidad del gas, el volumen estándar o las condiciones operativas seguras. la empresa Dimensionamiento y selección basados en ingeniería. El proceso comienza con el fluido, la presión de operación, la temperatura y la base de medición requerida en lugar de con un número de catálogo. Para la medición basada en masa, un caudalímetro másico Coriolis mide la masa directamente, por lo que la referencia de presión es menos central para la ecuación de flujo. La presión de la línea sigue siendo importante para la clasificación del medidor, las comprobaciones de densidad y el diseño de la instalación. La serie AC es una opción cuando el proceso requiere una medición de masa directa en lugar de un volumen corregido por presión y temperatura. Caudalímetro másico Coriolis serie AC para medición directa de masa Mide el flujo másico y la densidad directamente, ofreciendo opciones de alta precisión para líquidos, lodos y gases donde la medición directa de masa se adapta al proceso. Ver producto → Para la medición del volumen de gas, la referencia de presión pasa a formar parte de la cadena de medición. Un medidor de turbina de gas mide el volumen real y la computadora de flujo o paquete de compensación lo convierte a condiciones estándar utilizando presión absoluta y temperatura absoluta. El caudalímetro de turbina de gas LWQ se aplica normalmente cuando el gas está limpio y las condiciones de funcionamiento son adecuadas para un caudalímetro de turbina; la verificación de puesta en servicio debe confirmar cómo se obtiene la presión absoluta. Caudalímetro de turbina de gas serie LWQ con compensación de temperatura/presión opcional Mide el flujo volumétrico de gas limpio y seco y puede calcular el volumen estándar con sensores de temperatura y presión integrados, lo que respalda las comprobaciones de puesta en marcha de la referencia de presión. Ver producto → La lección más amplia es que los transmisores de presión y los caudalímetros deben especificarse como un solo sistema de medición. Un transmisor manómetro puede ser perfectamente preciso y aun así producir un resultado de volumen estándar incorrecto si el cálculo espera una presión absoluta. Documentar la referencia, la suposición barométrica local y el método de calibración mantiene esa responsabilidad visible en todos los equipos de instrumentos, control y adquisiciones. Un camino de decisión práctico Utilice la presión manométrica cuando la cuestión del proceso sea naturalmente relativa a la atmósfera y cuando la variación barométrica esté dentro de la incertidumbre permitida. Los ejemplos típicos incluyen presión hidráulica, descarga de bombas, monitoreo diferencial de filtros e indicación general de la planta. Utilice presión absoluta cuando el proceso implique vacío, densidad del gas, compensación de flujo, termodinámica o un registro que deba seguir siendo significativo a diferentes altitudes. Cuando la elección no sea obvia, escriba primero el cálculo. Si la ecuación contiene presión absoluta, especifique un transmisor absoluto o un transmisor manómetro con una entrada barométrica medida. Si la ecuación contiene presión manométrica, confirme que el sistema de control y el procedimiento de calibración utilicen la misma referencia ventilada. Luego verifique el rango, el certificado de calibración, la cadena de unidades y la descripción del repuesto. El objetivo no es hacer que cada instrumento sea absoluto; es hacer la referencia explícita y consistente. La presión manométrica y la presión absoluta no son tecnologías en competencia. Son dos formas de indicar dónde comienza el cero. Un transmisor medidor indica a qué distancia se encuentra el proceso por encima de la atmósfera local. Un transmisor absoluto responde a qué distancia se encuentra por encima del vacío. El primero es intuitivo para muchos sistemas hidráulicos y neumáticos. El segundo es necesario cuando se trata de registros independientes de la altitud, la densidad del gas, la corrección del flujo o el vacío. Los proyectos más confiables tratan la referencia como un elemento de especificación, no como una ocurrencia tardía. Registran la presión atmosférica local, indican la referencia en la hoja de datos, alinean la ecuación de la computadora de flujo con la salida del transmisor y calibran contra el cero correcto. Esa disciplina evita que una pequeña palabra en una etiqueta se convierta en un gran error en el flujo, la seguridad o la transferencia de custodia. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    15 Oct
    VNER · Noticias de la industria

    La conversación suele empezar de la misma manera. Un ingeniero de planta tiene una discrepancia sobre su escritorio: el medidor de facturación marca un 0,7% por debajo del medidor de recepción, o el balance de masa en un reactor discontinuo varía medio por ciento a lo largo de un turno, y alguien en la reunión dice la palabra "calibración". Antes de que alguien afloje una brida, vale la pena decidir qué es lo que realmente está pidiendo. Un certificado de calibración no reparará un medidor ubicado seis diámetros aguas abajo de un codo doble, y no reparará una válvula de control que cavita a través del mismo tramo de tubería. Aquí está la respuesta breve en la que se basa este artículo: la calibración del medidor de flujo es una comparación de la medición con una referencia trazable, realizada en condiciones definidas, con una incertidumbre establecida. No es una reparación, ni un restablecimiento del firmware, ni una garantía de que el medidor leerá correctamente una vez que vuelva a estar en su línea. Si desea que el número del transmisor coincida con el número de la factura, necesita tres cosas en el orden correcto: una instalación físicamente sólida, una calibración que pueda rastrear y una evaluación honesta de cuánto se desplaza el medidor entre servicios. Todo lo demás son detalles, y en los detalles es donde se desperdician la mayoría de los presupuestos de calibración. Lo que realmente certifica un certificado de calibración Un certificado es un reclamo sobre una comparación, no una promesa sobre su proceso. Esa distinción es importante cuando uno se encuentra frente a un medidor que acaba de regresar de un laboratorio con una hoja limpia, pero que aún así indica errores en el sitio. Calibración, verificación y ajuste son tres trabajos diferentes Verificación significa comparar el medidor con una referencia y registrar la diferencia sin cambiar nada. Ajuste significa que usted cambia la escala, el factor K o el punto cero del medidor para que su salida coincida con la referencia. La calibración es la actividad más amplia que produce una comparación documentada con una declaración de incertidumbre y puede incluir o no ajuste. Cuando envíe un medidor, pregunte cuál de los tres está comprando. Un registro "como se encontró" antes del ajuste es el dato más valioso que obtendrá, porque le indica la tasa de deriva real de ese medidor en su servicio. Si el laboratorio ajusta primero y reporta solo el resultado como quedó, usted pagó por un número limpio y no aprendió nada. La trazabilidad es una cadena, no un logo Trazable significa que cada referencia en los eslabones de la cadena se remonta a un estándar nacional o internacional a través de una serie ininterrumpida de comparaciones documentadas, cada una con su propia incertidumbre. En la práctica, debería esperar un laboratorio acreditado ISO/IEC 17025, un presupuesto de incertidumbre preparado siguiendo las líneas del GUM y resultados reportados con un factor de cobertura de k=2, que corresponde a aproximadamente un 95% de confianza. Un certificado que indique únicamente que un medidor fue "calibrado" y "dentro de las especificaciones", sin identificación de referencia, sin incertidumbre y sin condiciones ambientales, es una hoja de datos más que un registro de calibración. No sobrevivirá a una auditoría de un cliente y no le ayudará cuando una discrepancia se convierta en una discusión comercial. El resultado útil es una tabla de puntos: normalmente cinco, en algo así como 10%, 25%, 50%, 75% y 100% del rango del medidor, a menudo corren ascendentes y descendentes, con ejecuciones repetidas para establecer la repetibilidad. Cuatro o cinco puntos repetidos con el mismo caudal le dicen mucho más sobre el ruido de fondo de un medidor que un solo barrido. Los métodos de laboratorio que realmente le cotizarán Cada empresa de calibración tiene su equipo favorito, y cuál le cotizan generalmente depende del tamaño de su línea, su fluido y cuánto tiempo de inactividad puede tolerar. Los métodos siguientes cubren la inmensa mayoría del trabajo industrial. Método gravimétrico o de pesaje El líquido pasa a través del medidor bajo prueba y se recoge en un tanque de pesaje ubicado sobre una celda de carga o una báscula de precisión. La masa se convierte en volumen usando la densidad a la temperatura medida. No existe un volumen de referencia intermedio que pueda erosionarse o deformarse, razón por la cual los equipos gravimétricos se ubican en la parte superior de la escala de precisión para líquidos, generalmente entre 0,05% y 0,10%. Los límites prácticos son el tamaño y el tiempo: los tanques de pesaje limitan el caudal máximo y cada punto necesita que el sistema se asiente, desvíe y drene limpiamente. Los errores de humectación y drenaje son los problemas clásicos, y un buen laboratorio tendrá un procedimiento documentado de drenaje y espera. Método volumétrico Aquí el líquido llena un tanque calibrado o pasa a través de un recipiente volumétrico calibrado, y el nivel se lee mediante una mirilla, un flotador o un servomedidor. Es más sencillo y económico que el trabajo gravimétrico, pero la pared del tanque, la lectura del nivel y la película de drenaje en las paredes dominan la incertidumbre, que normalmente oscila entre el 0,10% y el 0,25%. La prueba volumétrica sigue siendo un caballo de batalla para los medidores industriales generales donde una fracción de un porcentaje es suficiente. Comparación del medidor maestro Se monta en serie un medidor de referencia previamente calibrado aguas arriba de la unidad bajo prueba y ambas lecturas se comparan al mismo tiempo. Este es el único método práctico para líneas muy grandes, altos caudales y para trabajos con gas. La regla general es un índice de incertidumbre de la prueba: la referencia debe ser de cuatro a diez veces más precisa que el medidor que se está probando, o la comparación le dirá menos de lo que cree. Un medidor Coriolis es el estándar de transferencia más común hoy en día porque mide la masa directamente, mantiene bien su cero y cubre una amplia reducción en un solo dispositivo. Caudalímetro másico Coriolis serie AC para medición de masa, densidad y temperatura Un estándar de transferencia Coriolis para medición directa de masa, densidad y temperatura, adecuado para comparaciones de alto flujo, líneas grandes, gas y multifase. Ver producto → Probadores de pistones y fermentadores de tuberías Un pistón desplaza un volumen conocido a través de un cilindro calibrado y los pulsos del medidor se cuentan contra ese volumen. Los probadores de tuberías hacen el mismo trabajo a mayor escala para la transferencia de custodia de hidrocarburos líquidos. Se pueden lograr incertidumbres del 0,05% al ​​0,10%, pero el volumen desplazado es pequeño, por lo que es necesario repetir los análisis con un caudal estable en lugar de un barrido largo. Estas plataformas son la columna vertebral de las estaciones de medición de petróleo. Equipos de gas: boquillas sónicas, probadores de campana y sistemas PVTt El gas es más duro. Los probadores de campana dominan los flujos bajos, las boquillas venturi de flujo crítico cubren el medio y los sistemas gravimétricos o de presión-volumen-temperatura-tiempo se utilizan donde se requiere la mayor precisión. La incertidumbre oscila entre aproximadamente el 0,15% y varias décimas de porcentaje. La mayoría de los medidores de gas industriales se prueban en aire y esa decisión determina todo lo que se analiza en la siguiente sección. Las cifras típicas de incertidumbre suponen una plataforma bien mantenida, un control de temperatura estable y una cadena de referencia rastreable hasta un instituto nacional de metrología; son puntos de partida para una especificación, no promesas. Método Incertidumbre típica (k=2) Más adecuado para Límites prácticos Gravimétrico (pesaje) 0,05% – 0,10% Líquidos, líneas pequeñas y medianas, dosificación de alto valor Tasas de flujo de tapas de tamaño de tanque de pesaje, largos tiempos de sedimentación y drenaje Volumétrico (tanque calibrado) 0,10% – 0,25% Medidores de liquidos industriales generales Los efectos de pared, la lectura de niveles y la humectación dominan el presupuesto Comparación del medidor maestro 0,10% – 0,25% Grandes contadores, altos caudales, gases. La referencia debe ser de cuatro a diez veces mejor que la unidad bajo prueba. Probador de pistón o tubería 0,05% – 0,10% Transferencia de custodia de hidrocarburos líquidos Pequeño volumen desplazado, necesita ciclos repetidos y flujo constante Boquilla sónica o campana de fermentación 0,15% – 0,50% Contadores de gas al aire o gas natural. Coincidencia del número de Reynolds, las propiedades del aire difieren del gas de proceso La calibración de líquidos y gases no es el mismo problema Las personas nuevas en medición a menudo asumen que una calibración es una calibración. No lo es. El trabajo líquido es principalmente un problema de volumen; El trabajo con gas es principalmente un problema de densidad, viscosidad y número de Reynolds, y ambos exigen diferentes equipos, diferentes habilidades y diferentes conversaciones con su proveedor. Líquidos: el pesaje es el estándar de oro y la temperatura es el enemigo En el caso de los líquidos, la cadena de masa a volumen pasa por la densidad, y la densidad se mueve con la temperatura. Una décima de grado de error de temperatura no medido en una corriente de hidrocarburos puede desplazar el volumen calculado más que la propia calibración. Los buenos laboratorios miden la temperatura del líquido en el medidor y en el recipiente de recolección, y documentan cuánto tiempo se permitió que el sistema se estabilizara. Si el fluido de su proceso es viscoso, no conductor o está muy aireado, informe al laboratorio con antelación. El aire atrapado es la causa más común de una calibración "fallida" que en realidad es una mala configuración de prueba y se muestra como lecturas erráticas en lugar de una compensación constante. Caudalímetro electromagnético de uso general LDG Economy para líquidos conductores Un caudalímetro electromagnético rentable para líquidos y lodos conductores, sin piezas móviles y con una pérdida de presión insignificante en aplicaciones de agua, productos químicos y minería. Ver producto → Los medidores electromagnéticos añaden su propia particularidad: están calibrados en agua, pero funcionan con cualquier líquido conductor que la planta envíe a través de ellos. Para la mayoría de los líquidos conductores, el perfil de flujo domina y el fluido en sí contribuye poco, por lo que una calibración con agua limpia es un punto de partida defendible. Si desea ver cómo se aplica ese principio en un instrumento de producción, las notas de diseño detrás Medidores de flujo electromagnéticos LDG son una lectura útil, particularmente la discusión sobre la elección del revestimiento y la conexión a tierra. Gas: el aire suele ser un sustituto, y eso importa Probar un medidor de gas natural en aire es conveniente y económico, pero el aire y el metano difieren en densidad, viscosidad y compresibilidad. Si la prueba se ejecuta con un número de Reynolds cercano a la condición de operación, el error de extrapolación es pequeño. Si el laboratorio simplemente abre una válvula y deja pasar aire a cualquier presión que proporcione el suministro del taller, el medidor puede comprobarse muy fuera de su régimen operativo real, y el factor K que se resta puede estar equivocado en varias décimas por ciento. Solicite al laboratorio que informe el número de Reynolds en cada punto de prueba, más la temperatura y presión del gas. Si no pueden, no están probando su aplicación, están probando su plataforma. Tolerancias, incertidumbre y la regla del cuatro a uno Especificar "±0,5%" en una orden de compra es sólo la mitad de una especificación. También es necesario decir en qué rango de flujo se cumple esa cifra, en qué número de Reynolds, sobre qué fluido y con qué tubería aguas arriba. Un medidor de vórtice con una clasificación de ±1 % de la lectura generalmente solo lo mantiene a partir de una reducción de aproximadamente 20:1 hacia arriba, porque por debajo de cierto número de Reynolds la frecuencia de desprendimiento se vuelve inestable y el medidor simplemente deja de ser un medidor. La segunda mitad de la especificación es el índice de incertidumbre de la prueba. Si el error permitido de su medidor es del 0,5% y la incertidumbre del equipo de calibración es del 0,4%, entonces un resultado aprobado demuestra muy poco. El objetivo convencional es 4:1, lo que significa que el equipo debería ser cuatro veces mejor que la tolerancia que está evaluando. Cuando esto sea imposible, por ejemplo en un medidor de gas muy grande, el certificado debe indicar abiertamente la incertidumbre del equipo para que se pueda decidir cuánto del error observado es deriva real y cuánto es ruido de medición. En los contratos, vincular la calibración a un método y una acreditación en lugar de a un número. "Calibrado gravimétricamente por un laboratorio acreditado ISO/IEC 17025, cinco puntos ascendentes y descendentes, tres repeticiones, incertidumbre reportada en k=2 y que no excede un cuarto del error máximo permitido del medidor" es una frase que evita discusiones. "Calibrado" por sí solo no lo hace. Verificación in situ versus envío del medidor a un laboratorio La decisión generalmente depende del tamaño de la línea, el riesgo de fluidos y el costo del tiempo de inactividad. Los medidores pequeños salen fácilmente y se envían a bajo costo. Un contador electromagnético DN300 en una tubería de agua enterrada es una propuesta completamente diferente. Cuándo llevar el medidor a un banco La calibración de banco le brinda un fluido controlado, una temperatura estable, una referencia conocida y una prueba repetible. Es la única forma de establecer una línea de base defendible y es lo que se desea para la transferencia de custodia, la medición fiscal y cualquier aplicación en la que un organismo regulador espere un certificado acreditado. También es la elección correcta cuando se sospecha de daños mecánicos: un rotor de turbina doblado o un tubo Coriolis dañado no se pueden diagnosticar en la línea. Cuando la verificación in situ es lo suficientemente buena La verificación de campo, utilizando un medidor ultrasónico de pinza como dispositivo de verificación, un probador portátil o un método de seguimiento en tuberías muy grandes, no reemplaza la calibración de laboratorio. Lo que hace muy bien es responder a una pregunta más concreta: ¿se ha movido el medidor desde la última línea de base conocida? Una verificación de campo repetible, realizada de la misma manera cada vez, le brinda una tendencia. Las tendencias van a la deriva. Una verificación de campo única es una instantánea y nunca debe usarse para declarar que un medidor es preciso, solo para decidir si es necesario revisarlo. Dos reglas prácticas hacen que valga la pena el esfuerzo de la verificación sobre el terreno. En primer lugar, utilice siempre el mismo dispositivo de referencia y los mismos puntos de prueba, para que la comparación sea de manzanas con manzanas. En segundo lugar, registre las condiciones (caudal, temperatura y cualquier cambio de válvula) porque una lectura con abrazadera tomada a la mitad del caudal normal no es comparable con una tomada con el caudal de diseño. ¿Con qué frecuencia se debe recalibrar un medidor de flujo? Los fabricantes cotizan intervalos, los reguladores los exigen para el comercio y ambos son puntos de partida más que respuestas. La respuesta honesta es que la primera recalibración debería ser un ejercicio de diagnóstico: extraer los datos encontrados y ver cuánto se movió el medidor. Si se movió un 0,1% en dos años en un fluido limpio, se puede ampliar el intervalo. Si se movió 0,8% en doce meses, tienes un problema de proceso o el medidor equivocado. Estos intervalos son puntos de partida extraídos de la práctica industrial común; el historial de deriva encontrado de sus propios medidores siempre debe anularlos. Solicitud Intervalo de inicio típico Conductor principal Transferencia de custodia de hidrocarburos líquidos 12 meses Requisitos contractuales y reglamentarios Medición de gas fiscal o de facturación 12 meses Condiciones de aprobación regulatoria y exposición de ingresos Control general de procesos (electromagnético, vortex, Coriolis) 24 – 36 meses Deriva observada, valor del producto, costo de un lote defectuoso Agua y aguas residuales 36 – 60 meses Baja sensibilidad a los ingresos, servicio estable de fluidos limpios Dispensación de gas natural comprimido 12 meses Reglas de medición del comercio y recuentos de ciclos elevados Monitoreo ambiental o basado en permisos Por permiso Definido por el regulador, no basado en riesgos Dos factores deberían acortar cualquier intervalo. El primero es un servicio sucio: lodos, dosificación de polímeros y corrientes que recubren los electrodos cambiarán el comportamiento de un medidor mucho antes de que la electrónica se desvíe. La segunda es la criticidad: si el medidor es la única barrera entre usted y un envío fuera de las especificaciones, el costo de una verificación a mitad de año es trivial en comparación con el costo de equivocarse. Notas metro a metro Los diferentes principios de medición fallan de diferentes maneras y saber qué buscar ahorra muchos envíos innecesarios. medidores electromagnéticos La electrónica rara vez falla. Lo que cambia es la superficie del electrodo, el revestimiento y la ruta de conexión a tierra. Una fina película aislante sobre los electrodos puede cambiar la lectura en varios porcentajes sin código de error. Solicite una verificación de cero en condiciones de tubería tranquila y llena antes de desconectar algo. metros coriolis El flujo másico se acerca a una medición primaria, por lo que un medidor Coriolis es inusualmente estable, siempre que se ponga a cero correctamente. Los efectos de la presión sobre la rigidez del tubo son reales, del orden de una décima por ciento por diez bar en algunos diseños, por lo tanto verifique en o cerca de la presión de operación donde el valor lo justifique. Siempre vuelva a poner a cero después de la instalación y después de cualquier cambio importante de tubería. MA80T-TP Medidor de flujo de vórtice con compensación de temperatura/presión para vapor y gas Un caudalímetro de vórtice compensado para vapor y gas, donde la corrección de temperatura y presión, la calibración del rango de Reynolds y la contaminación del cuerpo de farol afectan la medición basada en frecuencia. Ver producto → Medidores de vórtice y remolino Estos son dispositivos de frecuencia y el factor K cambia con el número de Reynolds. Una calibración de laboratorio en agua sólo es válida dentro de un rango de Reynolds establecido. En el campo, el cuerpo del farol recoge fibras, incrustaciones y desechos del proceso, y el primer síntoma suele ser una lectura baja con un flujo bajo, que es fácil de confundir con la deriva. Medidores de turbina Los rodamientos se desgastan y el desgaste se manifiesta como un factor K que cae lentamente. Mantenga un gráfico del factor K frente a las horas de servicio; La pendiente le indica el intervalo de mantenimiento de forma mucho más fiable que cualquier calendario. medidores ultrasónicos El rendimiento depende de la geometría de la trayectoria y de la condición del transductor. Las unidades de abrazadera son efectivamente imposibles de calibrar con precisión de transferencia de custodia porque la trayectoria acústica depende de la tubería y la instalación. Los medidores multitrayecto en línea se calibran en un equipo de flujo y sus diagnósticos generalmente señalarán un transductor defectuoso antes de que se degrade la lectura de flujo. Medidores de masa térmica Miden el flujo másico mediante transferencia de calor, por lo que el resultado depende de la composición del gas y del calor específico. Si la mezcla de gases cambia, la calibración ya no es válida y ningún trabajo de laboratorio podrá solucionarlo. Efectos de instalación que invalidan una calibración perfecta Esta es la parte que más a menudo se omite y es donde va el dinero. Un medidor calibrado al 0,1% en laboratorio e instalado con seis diámetros de tubería recta después de un doble codo conllevará un error de instalación del uno por ciento o más, y ningún certificado lo mencionará. Longitud recta insuficiente aguas arriba y aguas abajo, particularmente después de dos codos fuera del plano, lo que genera remolinos que sobreviven en muchos diámetros. Protuberancia de junta o cordón de soldadura asentado en el orificio, creando una distorsión de velocidad local justo en el plano de detección. Válvulas de control aguas abajo en lugar de aguas arriba, lo que produce destellos o cavitación dentro del cuerpo del medidor. Tuberías parcialmente llenas en servicio de líquidos, que es la causa clásica de una lectura errante sin cambio de flujo. Bolsas de aire o gas arrastradas después de la succión de una bomba, que se muestran como ruido en lugar de una desviación. Variadores de frecuencia y conexión a tierra inadecuada, que acoplan ruido a los cables de señal electromagnética y Coriolis. Flujo pulsante de bombas o compresores alternativos, que pueden sesgar dramáticamente las lecturas de vórtice y turbina. Antes de gastar dinero en una recalibración, dedique una hora al plano de instalación y a los datos de tendencias de los últimos tres meses. Si el error aparece repentinamente y se correlaciona con un cambio de proceso, es probable que el medidor esté diciendo la verdad y que el proceso haya avanzado. Documentación y qué pedirá un auditor Si alguna vez se examinan sus registros de calibración, las preguntas son predecibles y bastante limitadas. ¿Qué laboratorio realizó el trabajo y bajo qué acreditación? ¿Qué referencia se utilizó y cuál es su propia trazabilidad? ¿Qué método se aplicó y en qué puntos de flujo? ¿Cuáles fueron las condiciones ambientales y el fluido? ¿Cuál fue el resultado encontrado, qué ajuste se hizo y cuál fue el resultado dejado? ¿Cuál es la incertidumbre en k=2? Conserve los certificados originales, no los escaneos con las tablas recortadas. Mantenga los datos tal como se encontraron incluso para los metros que pasaron. Y mantenga un archivo de tendencias simple por instrumento: fecha, servicio, error encontrado en el punto medio del rango y cualquier ajuste aplicado. Diez años de ese archivo valen más que cualquier certificado, porque convierte la calibración de un gasto recurrente en un insumo de mantenimiento predictivo. Entre calibraciones: diagnósticos y comprobaciones de campo Los transmisores modernos le brindan más material de verificación que el que utilizan la mayoría de las plantas. Muchos instrumentos electromagnéticos y Coriolis informan continuamente sobre la detección de tuberías vacías, la impedancia de los electrodos, la resistencia de la bobina, la estabilidad cero y la relación señal-ruido. Tendencia. Una impedancia del electrodo que aumenta lentamente es un problema de recubrimiento y aparecerá en los diagnósticos semanas antes de que aparezca en la lectura de flujo. Tres hábitos de campo se amortizan por sí solos. Primero, registre el cero y la frecuencia bruta o la salida de pulsos en una condición de funcionamiento estable una vez al mes y compárelo con la línea base. En segundo lugar, verifique la conexión a tierra y el blindaje del cable siempre que se hayan realizado trabajos eléctricos cerca. En tercer lugar, verifique el medidor en un único punto durante una parada planificada cuando haya una referencia portátil disponible y registre el resultado, ya sea bueno o malo. Una verificación que sólo queda registrada cuando se aprueba no es un programa de verificación. Elegir un proveedor en cuya calibración pueda confiar El instrumento y el servicio de calibración deben considerarse juntos, porque un proveedor que comprenda ambos le dirá cuando una recalibración no sea la respuesta. Un fabricante de medidores con sus propios equipos de flujo tiene una ventaja: conoce el historial del factor K de sus propios diseños, puede decirle qué se deriva normalmente y qué no, y a menudo puede acortar el ciclo entre un problema de campo y una prueba de banco. VNER, la marca detrás de Jiangsu Vner Electronic Technology, ha estado construyendo instrumentos de flujo desde 2011 en líneas electromagnéticas, Coriolis, vórtices, remolinos y turbinas, con calibración interna y procesos de calidad certificados que respaldan las entregas en más de treinta países. Esa combinación importa principalmente de una manera práctica: cuando un medidor regresa con un error inesperado, las personas que lo construyeron generalmente pueden decir en el plazo de un día si la causa es el instrumento, la instalación o el proceso. Su instalaciones de fabricación y calibración se describen con más detalle si desea ver cómo funciona en la práctica el proceso de dimensionamiento basado en ingeniería. A quien le compre, haga cinco preguntas antes de firmar: qué laboratorio acreditado realiza la calibración; qué incertidumbre se cotiza y con qué factor de cobertura; si los datos tal como se encuentran se informan antes del ajuste; cómo se relaciona el número de Reynolds de la prueba con su proceso; y qué intervalo recomiendan para tu fluido específico, no para su catálogo. Los proveedores que responden cómodamente a las cinco preguntas suelen ser aquellos cuyos medidores se mantienen dentro de las especificaciones. La calibración es una comparación y, como cualquier comparación, es tan buena como la referencia, las condiciones y la honestidad del registro. Primero haga bien la instalación, especifique el método y la incertidumbre en lugar de un simple porcentaje, insista en los datos tal como se encontraron y trate la primera recalibración como una medida de deriva en lugar de un sello de goma. Haga eso y la próxima reunión de discrepancia será breve: sabrá si el medidor se movió, cuánto y por qué. El medidor que indica correctamente durante una década rara vez es el que se calibró con mayor frecuencia. Es el que fue especificado para el fluido, instalado con suficiente longitud recta y verificado en un cronograma construido a partir de su propio historial. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    08 Oct
    VNER · Noticias de la industria

    Si su sistema de aire comprimido carece de medición de flujo, probablemente esté pagando por aire que nunca usa. Una estadística del Departamento de Energía de Estados Unidos ampliamente citada sitúa el aire comprimido en alrededor del 10% del consumo total de electricidad industrial, y en muchas plantas, entre el 20% y el 30% de ese aire se escapa a través de fugas, purgas abiertas y demanda artificial. Un medidor de flujo de aire para aire comprimido convierte esas pérdidas invisibles en datos procesables. La conclusión es sencilla: elija un medidor que coincida con el tamaño de su tubería, el rango de flujo y las necesidades de precisión, instálelo con tramos rectos adecuados y verifique sus lecturas con una verificación de calibración de rutina. El resto de este artículo explica cómo hacer exactamente eso, con criterios prácticos, comparaciones de tecnología y consejos de instalación probados en campo extraídos de la práctica de medición de flujo industrial. Por qué vale la pena medir el flujo de aire comprimido El aire comprimido suele describirse como el cuarto servicio público, pero a diferencia de la electricidad o el agua, rara vez se mide en el punto de uso. Ese punto ciego crea tres problemas costosos. En primer lugar, las fugas pasan desapercibidas. Una sola fuga de 1/4 de pulgada a 100 psig puede desperdiciar más de 100.000 kWh al año, suficiente para alimentar varios hogares. En segundo lugar, los proyectos de eficiencia energética carecen de una base de referencia. No puede reclamar ahorros al reparar fugas o reducir la presión si nunca midió el flujo original. En tercer lugar, la asignación de costos se vuelve arbitraria. Es posible que los departamentos de producción que utilizan la mayor cantidad de aire no asuman su parte justa del mantenimiento de los compresores y la electricidad, por lo que nadie tiene un incentivo financiero para conservarlo. Un medidor de flujo de aire comprimido preciso resuelve los tres problemas. Proporciona flujo másico o volumétrico en tiempo real, consumo totalizado y, a menudo, datos de temperatura y presión. Esa información alimenta los sistemas de gestión de energía, los programas de detección de fugas y los indicadores de desempeño energético ISO 50001. En resumen, la medición es el primer paso hacia un sistema de aire comprimido más eficiente, más económico y más confiable. Cómo funcionan los medidores de flujo de aire comprimido Se utilizan varios principios de medición de flujo para el aire comprimido. Cada uno tiene distintas ventajas y límites. Las tecnologías más comunes para el aire comprimido industrial son masa térmica, vórtice, remolino, Coriolis, turbina y presión diferencial. Comprender cómo funcionan le ayudará a adaptar el medidor a sus condiciones reales en lugar de a un título de catálogo. Medidores de flujo másico térmico Los medidores de masa térmica utilizan dos sensores de temperatura, uno calentado y otro de referencia. A medida que el aire pasa por el sensor calentado, se lleva el calor. La potencia requerida para mantener una diferencia de temperatura constante es proporcional al flujo másico. Estos medidores son excelentes para aire comprimido porque miden directamente el flujo másico sin compensación de temperatura o presión y manejan bien flujos bajos. Los medidores térmicos de inserción son populares para tuberías grandes porque cuestan menos que los medidores de paso total y pueden instalarse sin cerrar la línea. Sin embargo, son sensibles a la humedad, el aceite y la suciedad, que pueden cubrir los sensores y desviarse con el tiempo. También requieren una velocidad mínima para evitar errores de convección natural. Medidores de flujo de vórtice Los medidores de vórtice colocan un cuerpo farol en la corriente de flujo. Vórtices alternos se desprenden del cuerpo a una frecuencia proporcional a la velocidad. Un sensor piezoeléctrico o capacitivo cuenta esos vórtices para calcular el flujo. Los medidores Vórtice son robustos, no tienen partes móviles y toleran altas temperaturas y presiones. Funcionan bien con aire comprimido cuando el flujo es limpio y seco, y ofrecen buena precisión en una relación de reducción moderada, normalmente de 10:1 a 20:1. Los principales inconvenientes son la caída de presión y un requisito mínimo de número de Reynolds; Es posible que los flujos bajos no generen vórtices lo suficientemente fuertes. El medidor de flujo de vórtice de la serie MA80T de VNER está diseñado para aplicaciones industriales de gases y líquidos, con un cuerpo compacto y compensación de temperatura-presión opcional. MA80T-TP Caudalímetro Vortex con compensación de temperatura y presión Caudalímetro Vortex con RTD y entrada de presión para corrección de densidad en tiempo real, salidas de masa y volumen estándar en redes de vapor y gas comprimido. Ver producto → Medidores de flujo de remolino Los medidores de remolino, también llamados medidores de vórtice de precesión, aceleran el flujo a través de una trayectoria helicoidal y detectan la frecuencia de precesión del núcleo en remolino. Ofrecen una relación de reducción más amplia que los medidores de vórtice estándar (a menudo 30:1 o mejor) y son menos sensibles a las perturbaciones aguas arriba. Eso los convierte en una buena opción para sistemas de aire comprimido con demanda variable, como plantas que funcionan con múltiples turnos o tienen equipos intermitentes de alto consumo. El medidor de flujo de turbulencia de la serie SA80T de VNER incluye una opción de compensación de temperatura y presión que corrige los cambios de densidad, lo cual es útil cuando la temperatura del aire varía significativamente entre la sala del compresor y el punto de uso. Caudalímetro de turbulencia serie SA80T con compensación de presión y temperatura opcional Caudalímetro de vórtice/remolino de precesión que ofrece una amplia reducción y salida de masa o volumen estándar opcional, adecuado para mediciones variables de aire comprimido y vapor. Ver producto → Medidores de flujo másico Coriolis Los medidores Coriolis miden el flujo másico directamente haciendo vibrar un tubo y detectando el cambio de fase causado por la inercia del fluido. Son el estándar de oro en cuanto a precisión, a menudo entre el 0,1% y el 0,5% de la lectura, y miden el flujo másico, la densidad y la temperatura simultáneamente. Para el aire comprimido, los medidores Coriolis generalmente se reservan para transferencia de custodia crítica, pruebas de eficiencia o aplicaciones de líneas pequeñas donde la alta precisión justifica el mayor costo. Casi no causan caída de presión y manejan el aire sucio o húmedo mejor que los medidores térmicos o de vórtice, pero son más pesados ​​y más caros. La serie AC de VNER y los medidores Coriolis especializados AG-CNG cubren una variedad de tamaños de línea, con la versión AG-CNG adaptada al gas natural comprimido pero también adaptable a otros gases comprimidos. Medidores de flujo de turbina Los medidores de turbina utilizan un rotor que gira a una velocidad proporcional a la velocidad del flujo. Son mecánicamente simples, rentables y proporcionan buena precisión para gases limpios y secos. En el servicio de aire comprimido, los medidores de turbina se utilizan a menudo para submedir departamentos individuales o equipos neumáticos grandes. El rotor puede resultar dañado por partículas de agua o partículas, por lo que la filtración y el secado son esenciales. El medidor de flujo de turbina de gas serie LWQ de VNER está diseñado específicamente para la medición de gas y ofrece una solución confiable y repetible para aire comprimido donde el flujo es relativamente constante y limpio. Caudalímetro de turbina de gas serie LWQ para gases limpios y secos Caudalímetro de turbina de gas con compensación integrada de temperatura y presión para caudal volumétrico estándar, utilizado en submedición de aire comprimido y aplicaciones de gas limpio constante. Ver producto → Medidores de flujo de presión diferencial Los medidores de presión diferencial (DP) utilizan una obstrucción como una placa de orificio o un tubo Pitot promediador para crear una caída de presión que se correlaciona con el flujo. Son económicos y bien conocidos, pero tienen una baja reducción, una alta pérdida de presión permanente y requieren compensación de temperatura y presión para un flujo másico preciso. En los sistemas de aire comprimido, los medidores de DP a veces se utilizan en conductos grandes o cuando una indicación de bajo costo es suficiente, pero rara vez son la mejor opción para la gestión de energía debido a su rango limitado y penalización de presión. Elegir el caudalímetro adecuado para su sistema de aire comprimido Con las opciones tecnológicas en mente, el siguiente paso es hacer coincidir un medidor con las condiciones específicas de su sitio. La decisión se reduce a ocho factores prácticos: tamaño de la línea, rango de flujo, requisitos de precisión, calidad del aire, presión y temperatura, relación de reducción, tipo de instalación y costo total de propiedad. La siguiente tabla resume cómo se comparan las principales tecnologías en función de estos factores. Comparación de tecnologías de caudalímetros de aire comprimido para uso industrial. Tecnología Precisión típica cobertura Lo mejor para Principales limitaciones masa termal ±2% de la lectura 50:1 a 100:1 Detección de fugas de bajo caudal, inserción en tuberías grandes Sensible a la humedad y al aceite; necesita aire limpio y seco Vortex ±1% de la lectura 10:1 a 20:1 Aire limpio y seco; flujos medios a altos Caída de presión; número mínimo de Reynolds remolino ±1% de la lectura 30:1 Demanda variable; tramos rectos más cortos Reducción más amplia pero aún limitada a flujos muy bajos Coriolis ±0,1% a 0,5% 100:1 o mejor Transferencia de custodia, alta precisión, aire húmedo o sucio Alto costo; mayor tamaño y peso turbina ±0,5% a 1% 10:1 a 20:1 Aire limpio y seco; submedición Partes móviles; Sensible a las babosas y partículas de agua. Presión diferencial ±1% a 2% de escala completa 3:1 a 5:1 Indicación de bajo costo; conductos grandes Pérdida de alta presión; necesita compensación; baja cobertura Comience con el tamaño de línea. Los medidores de paso total están disponibles hasta varias pulgadas, pero por encima de las 4 pulgadas, los medidores de estilo de inserción se vuelven mucho más económicos. Por ejemplo, un cabezal de aire comprimido de 6 pulgadas con un medidor de inserción térmica puede costar la mitad que un medidor de vórtice de diámetro total y aun así proporcionar un flujo másico confiable. A continuación, defina su rango de flujo. Si su sistema funciona desde un pequeño flujo de fin de semana hasta una carga de producción completa, un medidor térmico de reducción de 100:1 capturará ambos extremos, mientras que un medidor de vórtice puede caer en el extremo inferior. El requisito de precisión sigue el caso de uso: los programas de detección de fugas a menudo funcionan bien con una precisión de ±5 %, pero los informes de energía para ISO 50001 pueden necesitar ±2 % o mejor. La calidad del aire también importa. Si su aire comprimido no se seca y filtra a niveles de calidad de instrumento, evite los medidores térmicos y de turbina; Considere Coriolis o un diseño de vórtice robusto. La presión y la temperatura afectan la densidad del gas. Para medidores volumétricos como los de vórtice y turbina, debe compensar las lecturas con las condiciones estándar (por ejemplo, scfm o Nm³/h). Muchos medidores modernos, incluidas las opciones SA80TTP y MA80T de VNER, incluyen sensores integrados de presión y temperatura para generar flujo másico compensado directamente. El índice de reducción determina qué tan bien el medidor maneja la demanda variable. El tipo de instalación (en línea versus inserción) depende del tamaño de la tubería, la accesibilidad y si se puede cerrar la línea. Finalmente, considere el costo total de propiedad: precio de compra, costo de instalación, costo de energía por caída de presión, intervalo de calibración y vida útil esperada. Un medidor más económico que necesita calibración frecuente o causa una pérdida de presión significativa puede costar más en cinco años que una alternativa premium. Mejores prácticas de instalación para medidores de flujo de aire comprimido Incluso el mejor medidor de flujo tendrá un rendimiento inferior si se instala mal. Los sistemas de aire comprimido presentan desafíos específicos: flujo pulsante de compresores alternativos, vibración de maquinaria cercana, gradientes térmicos y humedad que puede condensarse en tramos muertos. Seguir estas pautas le ayudará a obtener datos precisos y repetibles desde el primer día. Tuberías rectas y acondicionamiento de flujo. La mayoría de los medidores de flujo requieren una longitud mínima de tubería recta aguas arriba y aguas abajo para garantizar un perfil de velocidad simétrico y completamente desarrollado. Para medidores de vórtice y remolino, los requisitos típicos son de 10 a 15 diámetros de tubería aguas arriba y 5 aguas abajo. Los medidores de inserción térmica a menudo necesitan 10 aguas arriba y 5 aguas abajo, pero algunos diseños toleran recorridos más cortos si incluyen acondicionamiento de flujo. Los medidores Coriolis son en gran medida inmunes a las perturbaciones aguas arriba, razón por la cual se eligen para espacios reducidos de modernización. Consulte siempre el manual del fabricante para conocer las cifras exactas; Instalar un medidor demasiado cerca de un codo, válvula o reductor es una causa común de lecturas inexactas. Orientación de montaje La orientación afecta el drenaje y la exposición del sensor. Para medidores de inserción térmica en aire comprimido, instale la sonda desde el costado o desde la parte superior de la tubería para evitar que se acumule condensación en los sensores. Los medidores de vórtice se pueden montar en cualquier orientación, pero se prefiere el flujo vertical hacia arriba para evitar la acumulación de líquido alrededor del cuerpo del farol. Los medidores Coriolis deben instalarse de manera que los tubos drene naturalmente, especialmente en servicio de aire húmedo. Los medidores de turbina generalmente requieren una instalación horizontal con el eje horizontal para evitar el desgaste de los cojinetes por gravedad. Vibración y pulsación Los compresores alternativos crean un flujo pulsante que puede confundir los medidores de vórtice y turbina. Si las pulsaciones son significativas, instale un enderezador de flujo o un amortiguador de pulsaciones, o elija un medidor Coriolis, que se ve menos afectado por las pulsaciones. La vibración de los equipos cercanos también puede provocar lecturas falsas en los medidores de vórtice; Monte el medidor sobre un soporte rígido y utilice un conducto flexible para los cables de señal. Los medidores térmicos son relativamente inmunes a las vibraciones, pero pueden sufrir ruido eléctrico si los cables se colocan cerca de variadores de frecuencia. Calidad del aire y filtración. El aire comprimido a menudo contiene restos de aceite, vapor de agua y partículas. Estos contaminantes pueden cubrir sensores térmicos, erosionar las palas de las turbinas u obstruir los cuerpos de los vórtices. Para puntos de medición críticos, instale un filtro coalescente y un secador aguas arriba del medidor, e incluya un bypass para mantenimiento. Si el aire está particularmente sucio, un medidor Coriolis puede ser la única tecnología que sobrevive sin una limpieza frecuente. Errores comunes y cómo evitarlos La experiencia de campo muestra que la mayoría de los problemas de medición del flujo de aire comprimido se deben a algunos errores evitables. Ser consciente de ellos puede ahorrarle semanas de resolución de problemas y miles de dólares en energía desperdiciada. Sobredimensionar o subdimensionar el medidor Un medidor del tamaño para flujo máximo leerá mal en flujos bajos, y uno del tamaño para flujo promedio se saturará durante la demanda máxima. Siempre dimensione para el flujo máximo esperado con un margen de seguridad del 20%, pero verifique que la relación de reducción cubra su flujo mínimo. Si su flujo mínimo es inferior al 5% del máximo, considere una configuración de dos medidores o una tecnología de reducción amplia como masa térmica o Coriolis. Ignorar la compensación de presión y temperatura El volumen de aire comprimido cambia con la presión y la temperatura. Un medidor de vórtice que informa pies cúbicos por minuto (acfm) reales sin compensación mostrará diferentes números de "flujo" en una mañana fría frente a una tarde calurosa, incluso si la masa de aire es la misma. Convierta siempre a condiciones estándar (scfm o Nm³/h) para informes de energía y detección de fugas. Elija un medidor con sensores de presión y temperatura incorporados, o agregue un transmisor separado y realice los cálculos en su sistema de control. Despreciar la desviación de la calibración Todos los medidores de flujo se desvían con el tiempo, pero los medidores de masa térmica son especialmente propensos a desviarse cuando el aceite y la humedad cubren los sensores. Los medidores de vórtice y turbina también pueden desplazarse si el cuerpo del farol o el rotor se desgastan. Una simple verificación anual utilizando un medidor ultrasónico de pinza portátil o un medidor maestro calibrado puede detectar problemas tempranamente. Algunas plantas calibran cada dos años y luego se preguntan por qué sus resultados de detección de fugas parecen inconsistentes. Mala integración de datos Un medidor de flujo que genera solo una pantalla local no puede alimentar paneles de energía ni informes de fugas. Elija un medidor con salidas estándar de la industria (4-20 mA, HART, Modbus o pulso) y asegúrese de que la automatización de su edificio o el sistema SCADA puedan leerlas. Sin integración, estás recopilando datos que nadie utiliza. De las auditorías al seguimiento permanente: el ROI de la medición continua Muchas instalaciones comienzan con una auditoría del aire comprimido. Un consultor trae un medidor de flujo portátil, mide algunos puntos durante una semana y entrega un informe con estimaciones de fugas y recomendaciones de ahorro. Las auditorías son útiles, pero sólo capturan una instantánea. La demanda de aire comprimido cambia con los programas de producción, la temporada y el mantenimiento del equipo. Una filtración que aparezca el próximo mes pasará desapercibida hasta la próxima auditoría, que puede tardar años. El monitoreo permanente convierte esa instantánea en un circuito de retroalimentación continua. El retorno de la inversión para el monitoreo permanente del flujo generalmente proviene de tres fuentes. Primero, la detección de fugas: el monitoreo continuo puede identificar patrones de flujo anormales durante la noche o los fines de semana cuando la producción está inactiva. Un compresor de 100 hp que se deja en funcionamiento para solucionar una fuga importante puede costar 30 000 dólares al año. En segundo lugar, la optimización energética: con datos de flujo en tiempo real, puede ajustar la secuencia del compresor, reducir los puntos de ajuste de presión y evitar la demanda artificial. En tercer lugar, la asignación de costes: la submedición de los departamentos o líneas de producción fomenta la conservación y proporciona datos precisos para la facturación interna. En muchos casos, el caudalímetro se amortiza en un plazo de 6 a 18 meses únicamente gracias al ahorro de energía. Para las instalaciones que persiguen la norma ISO 50001 o objetivos de sostenibilidad corporativa, la medición permanente del flujo de aire comprimido suele ser una victoria rápida. Proporciona datos verificables para los indicadores de rendimiento energético y demuestra una mejora continua. Los medidores de flujo de VNER, incluidas las series MA80T vortex y SA80T swirl, están diseñados para uso industrial a largo plazo y pueden integrarse en sistemas de monitoreo existentes. Puede obtener más información sobre el enfoque impulsado por la ingeniería de la empresa en el VNER acerca de la página . Conceptos básicos de mantenimiento y calibración Una vez instalado e integrado un medidor de flujo de aire comprimido, una modesta rutina de mantenimiento lo mantiene preciso durante años. Los pasos exactos dependen de la tecnología, pero algunos principios se aplican en todos los ámbitos. Inspecciones visuales Verifique el cuerpo del medidor y las conexiones de los cables cada tres a seis meses. Busque signos de entrada de humedad, corrosión o daño físico. Para medidores de inserción, verifique que la sonda todavía esté a la profundidad correcta y que el accesorio de compresión esté apretado. Para medidores de vórtice, inspeccione el cuerpo del farol en busca de acumulación o erosión. En el caso de los medidores de turbina, escuche si hay ruidos inusuales que puedan indicar desgaste de los cojinetes. Limpieza de sensores Los sensores de masa térmica deben limpiarse según las instrucciones del fabricante, normalmente con un cepillo suave y un disolvente compatible. Nunca utilice materiales abrasivos que puedan dañar los elementos de película delgada. Los medidores de vórtice y turbina generalmente necesitan una limpieza menos frecuente, pero si nota una caída gradual en la precisión de la lectura, inspeccione las superficies internas. Los medidores Coriolis generalmente no requieren una limpieza rutinaria a menos que el fluido del proceso esté extremadamente sucio. Verificación de calibración La recalibración completa en un laboratorio de flujo es costosa y requiere retirar el medidor del servicio. En cambio, muchas plantas utilizan un medidor de flujo ultrasónico portátil como referencia. Compare la lectura del medidor permanente con la del medidor portátil en tres puntos de flujo: bajo, medio y alto. Si la desviación excede su tolerancia aceptable (a menudo ±2 % para la gestión de energía), programe la recalibración. Mantenga un registro de estas comprobaciones para poder detectar tendencias de deriva a lo largo del tiempo. Repuestos y documentación. Tenga a mano un sensor o sonda de repuesto para medidores críticos, especialmente si los plazos de entrega son largos. Mantenga un archivo con el número de modelo, el número de serie, el certificado de calibración y la fecha de instalación del medidor. Cuando necesita soporte técnico, tener esta información lista acelera el proceso. VNER proporciona documentación y repuestos para sus familias de medidores de flujo, incluidas las series MA80T, SA80T y LWQ. Recomendaciones finales para la medición del flujo de aire comprimido Seleccionar un medidor de flujo de aire para aire comprimido no tiene por qué ser abrumador. Comience por definir su objetivo principal: detección de fugas, informes de energía, asignación de costos o transferencia de custodia. Ese objetivo establece sus requisitos de precisión y reducción. Luego evalúe el tamaño de su tubería, la calidad del aire y las limitaciones de instalación. Para la mayoría de las plantas industriales, un medidor de inserción de masa térmica o un medidor de vórtice ofrecerán el mejor equilibrio entre costo y rendimiento. Si tiene una demanda variable y tramos rectos más cortos, un medidor de turbulencia como el SA80T es un fuerte contendiente. Para obtener la mayor precisión o aire húmedo y sucio, elija un medidor Coriolis. Los medidores de turbina son rentables para una submedición limpia y seca. Cualquiera que sea la tecnología que elija, instálela correctamente, compense la presión y la temperatura e integre los datos en su sistema de gestión de energía. Verifique la calibración anualmente con una referencia portátil. Y recuerde que la medición de flujo no es un proyecto de una sola vez; es una práctica continua que mantiene su sistema de aire comprimido eficiente, confiable y transparente. A medida que la automatización industrial siga adoptando más sensores, los datos del flujo de aire comprimido se volverán tan estándar como la presión y la temperatura. Las plantas que empiecen a medir ahora tendrán una ventaja en materia de ahorro. Para obtener más información sobre cómo los sensores de flujo se utilizan cada vez más en la automatización industrial, consulte este artículo de noticias de la industria . .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    01 Oct
    VNER · Noticias de la industria

    La reunión de producción de la mañana en una planta química de tamaño mediano comenzó con la misma discrepancia que había aparecido en todos los informes de turno durante el último mes. La línea de alimentación del reactor se midió mediante una lectura de un medidor de desplazamiento positivo en metros cúbicos, y el sistema de control multiplicó esa lectura por una densidad fija de 865 kg/m³ tomada de un manual para nafta ligera. El turno de noche reportó un pienso total de 1.185 toneladas; el turno diurno, utilizando el mismo medidor pero con una densidad corregida por temperatura, contó 1.142 toneladas. La diferencia de 43 toneladas no era ruido de instrumentos. La línea había oscilado entre 28 y 41°C durante el mes anterior, mientras que el valor manual se especificaba en 20ºC. Esa brecha es el precio de convertir el caudal volumétrico en caudal másico con un valor de densidad que no representa la condición real del proceso. La conclusión de antemano: el flujo másico es igual al flujo volumétrico multiplicado por la densidad. La conversión es tan buena como el valor de densidad que alimenta el cálculo. Cuando la densidad del fluido es estable y se conoce con la precisión que necesita, un medidor volumétrico más un número de densidad confiable es una solución sólida y económica. Cuando la temperatura, la presión o la composición mueven la densidad más allá de esa tolerancia, el flujo másico calculado pierde precisión y la medición directa del flujo másico, generalmente con un medidor Coriolis, es la mejor opción de ingeniería. Este artículo explica la relación, las unidades, las condiciones operativas que rompen el cálculo y cómo decidir qué enfoque se adapta a su proceso. Por qué es importante la conversión de volumen a masa Los ingenieros de procesos expresan los balances de materia en masa porque la masa se conserva. El volumen no lo es. Un metro cúbico de gas a abdominales de 10 barras contiene aproximadamente diez veces la masa del mismo volumen a presión atmosférica. Un metro cúbico de condensado caliente pesa menos que un metro cúbico de agua fría. Las plantas reciben materias primas, las convierten en reacciones químicas y envían productos; Todo el sistema de contabilidad funciona en kilogramos y toneladas porque esas unidades sobreviven a los cambios de presión y temperatura sin distorsión. Tres obligaciones hacen necesaria la conversión en la práctica: Control de reacciones químicas. Las proporciones de alimentación del reactor se especifican en moles o kilogramos. Si una bomba mueve 5 m³/h de un monómero cuya densidad varía un 3% con la temperatura de almacenamiento, el reactor recibe unos 150 kg/hora más o menos según la estación. La lectura volumétrica por sí sola no puede indicarle al operador si la relación de alimentación es correcta. Transferencia de custodia y facturación. Los combustibles refinados, los gases licuados y el gas natural se comercializan en términos de masa o energía. Un medidor volumétrico combinado con una densidad incorrecta cambia el valor entre el comprador y el vendedor. Un error de densidad del 1 % en un flujo de 40 t/h que funciona 8000 horas al año asigna incorrectamente 3200 toneladas de producto cada año. Informes medioambientales. Los cálculos de emisiones parten de la masa de combustible o materia prima. Una subestimación del 2% del flujo másico se convierte en una subestimación del 2% de las emisiones reportadas, lo que a menudo está fuera de la tolerancia aceptable del marco de presentación de informes. Éstas no son preocupaciones teóricas. En las decisiones de compra, comparar un medidor volumétrico con una precisión de volumen del 0,5 % con un medidor Coriolis con una precisión de masa del 0,2 % no es simplemente comparar 0,5 con 0,2. La producción de masa del medidor volumétrico conlleva la incertidumbre adicional del supuesto de densidad, por lo que la comparación real es entre un valor que necesita una referencia de densidad externa y un valor que no la necesita. Los proveedores de medidores de flujo organizan sus líneas de productos en torno a esta distinción. VNER, fabricante de medidores de flujo de procesos , por ejemplo, produce medidores de vórtice, turbina, remolino y electromagnéticos que miden el volumen, y también construye medidores Coriolis que miden la masa directamente. Mantener ambas familias en un catálogo es un reconocimiento práctico de que ninguno de los principios resuelve todas las aplicaciones. La decisión debe tomarse durante la selección del instrumento, porque una compensación posterior es más costosa que elegir el principio de medición correcto desde el principio. La relación fundamental entre flujo volumétrico y másico Todas las conversiones se reducen a una sola ecuación. El caudal másico (ṁ) es igual al caudal volumétrico (Q) multiplicado por la densidad del fluido (ρ): ṁ = ρ × Q En unidades de proceso métricas, el flujo másico se expresa en kilogramos por hora, el flujo volumétrico en metros cúbicos por hora y la densidad en kilogramos por metro cúbico. La misma relación se cumple en cualquier sistema de unidades consistente, como libras de masa por minuto, pies cúbicos por minuto y libras de masa por pie cúbico. La ecuación se deriva directamente de las definiciones de las cantidades. El flujo volumétrico a través de una tubería es el área de la sección transversal A multiplicada por la velocidad promedio del flujo v, por lo que Q = A × v. La masa que cruza esa sección en un segundo es la densidad multiplicada por el mismo volumen, lo que da ṁ = ρ × A × v = ρ × Q. No hay ningún factor adicional, ni constante oculta, ni corrección para el tamaño del medidor. La única dificultad práctica es obtener el valor correcto de ρ en las condiciones de funcionamiento reales. Para agua fría la conversión es casi trivial. A 10 m³/h y 998 kg/m³ (agua a unos 20ºC), el flujo másico es de 9.980 kg/h. Para un petróleo ligero con una gravedad específica de 0,85, el mismo flujo volumétrico da 8.500 kg/h a 15ºC. Pero si el petróleo alcanza los 40°C, su densidad puede caer a aproximadamente 835 kg/m³, y los mismos 10 m³/h son sólo 8.350 kg/h. Un ingeniero que mantiene la densidad de 15°C en el sistema de control exagera el flujo másico en un 1,8%. Ese error no es un error del medidor; es un error de aplicación de densidad. La conversión de unidades es donde entran muchos errores de cálculo. Las dos tablas siguientes resumen las conversiones más comunes. Unidades de flujo volumétrico comunes convertidas a metros cúbicos por hora. Unidad Símbolo Multiplica por para obtener m³/h Metro cúbico por hora m³/h 1 Litro por minuto l/min 0.06 Metro cúbico por segundo m³/s 3.600 Galones estadounidenses por minuto gpm 0.227 Pies cúbicos por minuto cfm 1.699 Unidades de flujo másico comunes convertidas a kilogramos por hora. Unidad Símbolo Multiplica por para obtener kg/h kilogramo por hora kg/h 1 Kilogramo por minuto kg/min 60 Kilogramo por segundo kg/s 3.600 Tonelada métrica por hora t/h 1.000 libra por hora lb/h 0.454 libra por minuto libras/minuto 27.216 Para combinar las tablas: convierta la lectura volumétrica a m³/h, multiplíquela por la densidad en kg/m³ y el resultado es kg/h. Por ejemplo, un medidor de gas de quema que indica 5.000 cfm a una densidad operativa real de 8 kg/m³ se convierte en 5.000 × 1,699 = 8.495 m³/h, luego 8.495 × 8 = 67.960 kg/h. Las hojas de datos suelen indicar la gravedad específica (SG) en lugar de la densidad. Para líquidos, SG se refiere al agua a 4°C, que tiene una densidad de 1000 kg/m³, por lo que ρ = SG × 1000 kg/m³. Para los gases, la SG se refiere al aire a la misma presión y temperatura, y la densidad real debe calcularse a partir de la densidad del aire de referencia en esas condiciones. Siempre verifique qué referencia se utiliza antes de aplicar un valor de SG. Densidad: la variable que lo decide todo La densidad es donde la conversión de volumen a masa se vuelve vulnerable, porque la densidad no es una propiedad fija de un fluido. Cambia con la temperatura, la presión y la composición. La magnitud de esos cambios determina si la multiplicación simple es lo suficientemente precisa para la aplicación. Líquidos: casi incompresibles pero térmicamente activos Los líquidos son casi incompresibles; La presión tiene poco efecto sobre la densidad de los líquidos de proceso típicos. La temperatura, sin embargo, sí importa. El agua a 4°C tiene una densidad de aproximadamente 1.000 kg/m³, a 50°C aproximadamente 988 kg/m³ y a 80°C aproximadamente 972 kg/m³. La aplicación de un valor fijo de 20°C a un proceso de 80°C introduce un error de masa de aproximadamente el 2,6%. Los hidrocarburos se comportan de manera similar, con coeficientes de expansión volumétrica en el rango de 0,0007 a 0,001 por °C. Una corriente de combustible que oscila a través de un rango de temperatura estacional de 25°C cambia la densidad aproximadamente entre un 1,8% y un 2,5%. Si el propio medidor volumétrico tiene una precisión del 0,5%, el término de densidad es varias veces mayor que el error instrumental. Gases: dominan la presión y la temperatura Para los gases, la simple multiplicación falla por completo a menos que se conozcan la presión y la temperatura de funcionamiento. La ley de los gases ideales da ρ = P × MW / (Z × R × T), donde P es la presión absoluta, MW es el peso molecular, Z es la compresibilidad, R es la constante del gas y T es la temperatura absoluta. A peso molecular constante, la densidad es directamente proporcional a la presión absoluta e inversamente proporcional a la temperatura absoluta. El aire a 20°C y 1,013 bar abs tiene una densidad de aproximadamente 1,204 kg/m³. Comprimido a 7 bar abs a la misma temperatura, su densidad es de unos 8,43 kg/m³. Un contador volumétrico que indica 100 m³/h en condiciones de baja presión corresponde a 120 kg/h de aire; los mismos 100 m³/h a 7 bar corresponden a 843 kg/h. La lectura de volumen no significa nada para la masa a menos que se apliquen presión y temperatura. Composición: El controlador de densidad silencioso La composición cambia de densidad incluso a presión y temperatura fijas. El gas natural es el ejemplo industrial más claro: el gas de un yacimiento puede tener un peso molecular de 16,5, mientras que el gas de otra región con una mayor proporción de hidrocarburos más pesados ​​alcanza el 19,5. Esto supone aproximadamente una diferencia del 18 % en densidad y, por tanto, una diferencia del 18 % en flujo másico para el mismo volumen medido. Las corrientes de refinería cambian de densidad cuando cambian las calidades del producto. Los lodos varían con la concentración de sólidos; una línea de relaves con 30% de sólidos en masa tiene una densidad muy por encima del agua portadora, y suponiendo que la densidad del agua clara subestima la masa transportada entre un 10% y un 20%. Steam: el gradiente de densidad más nítido El vapor merece especial atención porque su densidad es extremadamente sensible a la presión cerca de la línea de saturación. El vapor seco saturado a 10 bar abs tiene una densidad de aproximadamente 5,1 kg/m³. A 8 bar abs es de aproximadamente 4,2 kg/m³, y a 12 bar abs unos 6,1 kg/m³. Una fluctuación de presión de 1 bar en una línea de 10 bar cambia la densidad aproximadamente entre un 8% y un 9% en la región saturada. Una lectura de medidor volumétrico en m³/h es casi inútil para vapor saturado a menos que se combine con una medición rápida de presión, una entrada precisa de temperatura o presión para tablas de vapor y un cálculo que se actualice continuamente. Las densidades de fluido típicas en las condiciones indicadas ilustran cuánto puede variar la densidad en procesos reales. fluido Condición Densidad (kg/m³) agua 4°C, 1 atmósfera 1.000 agua 50°C, 1 atmósferaósferaósfera 988 agua 80°C, 1 atmósfera 972 Combustible diésel 15°C, grado típico ~840 aire 0°C, 1 atm 1.293 aire 20°C, 1 atmósfera 1.204 aire 20°C, 7 bares abs 8.43 Gas natural (metano) 0°C, 1 atm 0.717 Vapor seco saturado 10 bar abs 5.1 La tabla no sustituye a los datos del proceso; muestra el rango de condiciones que hacen que el término de densidad sea decisivo. Cuando la envolvente operativa normal mueve la densidad en más de aproximadamente 1% a 2%, un cálculo de masa de densidad fija no cumplirá con objetivos de precisión estrictos. Condiciones estándar y la trampa de las unidades normales Una de las fuentes de error más frecuentes en la medición de gas es el uso de unidades de volumen normales o estándar. Un metro cúbico normal (Nm³) de gas se define como el volumen que ocuparía el gas en una condición de referencia fija, normalmente 0°C y 1,01325 bar abs en el uso europeo. Los metros cúbicos estándar (Sm³) pueden hacer referencia a 15 °C, 20 °C o 60 °F según la industria y el país. Los pies cúbicos por minuto (scfm) estándar en la industria del gas estadounidense hacen referencia a 14,696 psia y 60 °F. Estas unidades son unidades de masas disfrazadas. Cuando alguien especifica 1.000 Nm³/h de gas natural, se refiere a la cantidad de gas que llenaría 1.000 metros cúbicos a 0°C y 1 atm. Debido a que la densidad en esa condición de referencia es conocida para una composición dada, el flujo másico es simplemente la densidad de referencia multiplicada por el flujo volumétrico normal. La trampa aparece cuando un flujo volumétrico normal se trata como un volumen operativo. Se toman 1.000 Nm³/h de aire a 0°C y 1 atm, lo que equivale a 1.293 kg/h. En condiciones de funcionamiento de 30°C y 2 bar abs, la misma masa ocupa aproximadamente 555 m³/h de volumen real. Si un medidor de volumen de funcionamiento indica 1.000 m³/h y el ingeniero lo multiplica por la densidad de referencia de 1,293 kg/m³, el resultado es 1.293 kg/h, mientras que el flujo másico real a 30°C y 2 bar es de aproximadamente 2.330 kg/h. El error del 80% no tiene nada que ver con el medidor; Proviene de mezclar volúmenes reales y de referencia. Las convenciones de referencia para unidades de volumen normal y estándar varían según la industria y la región. convención Temperatura Presión aire density Densidad de metano Metro cúbico normal europeo (Nm³) 0°C 1.01325 barra abs 1,293 kg/m³ 0,717 kg/m³ Metro cúbico estándar ISO 15°C 1.01325 barra abs 1,225 kg/m³ 0,678 kg/m³ Pie cúbico estándar de EE. UU. (scf) 60°F 14,696 psia 1,224 kg/m³ 0,677 kg/m³ Referencia de ventas común 20°C 1.01325 barra abs 1,205 kg/m³ 0,667 kg/m³ A primera vista, las densidades de referencia en la tabla parecen similares, pero la diferencia entre una referencia de 0 °C y una de 20 °C es aproximadamente del 7,3 % en la densidad del aire. Si dos organizaciones en una transacción de gas utilizan diferentes temperaturas de referencia, la misma lectura del medidor produce valores de masa que difieren en varios por ciento, completamente independientemente del rendimiento de la medición. La regla práctica: confirme la temperatura y presión de referencia de cualquier volumen normal o estándar, y convierta todos los documentos a una única referencia común antes de comparar números. También verifique si la hoja de datos del medidor de flujo indica el volumen de operación (m³/h real) o el volumen normalizado. Los medidores de vórtice, remolino, electromagnéticos y de turbina generan el volumen operativo real. Cuando su señal se utiliza para un cálculo de masa de gas, se debe aplicar al volumen real la densidad operativa, no la densidad de referencia. Cuándo funciona la conversión calculada y cuándo no La conclusión práctica es que la conversión calculada funciona cuando la densidad es estable o está corregida con precisión, y falla cuando la densidad se mueve más rápido de lo que el modelo de compensación puede seguir. La conversión calculada funciona aceptablemente en estas situaciones: Agua y soluciones acuosas a temperaturas controladas, donde los cambios de densidad son pequeños, están bien documentados y se corrigen fácilmente con un transmisor de temperatura. Líquidos monofásicos estables mantenidos a una temperatura casi fija, como los extraídos laterales de destilación y los intermedios intercambiados por calor, donde la incertidumbre de la densidad es de aproximadamente 0,1% a 0,2%. Plante aire y servicios públicos a presión regulada, donde un regulador de presión mantiene la densidad dentro de un pequeño porcentaje y la precisión de masa requerida es modesta. Carga de lotes con medición de densidad en laboratorio, donde se muestrea cada lote y se ingresa el valor del hidrómetro en el cálculo. El mismo enfoque no funciona para: Vapor saturado, donde la densidad cambia aproximadamente entre un 0,6% y un 1% por cada 0,1 bar de cambio de presión cerca de las presiones típicas del proceso, y donde una corrección de presión lenta o inexacta produce errores de masa del 5% o más. Líneas de gas con presión variable, donde cada ciclo del compresor o ajuste de válvula mueve la densidad inmediatamente y la salida de masa es incorrecta exactamente por el error de relación de presión a menos que se aplique una compensación en vivo. Flujo de dos fases, donde ningún valor de densidad único puede representar la mezcla y tanto el volumen como la densidad no están definidos. Lodos y suspensiones con concentración cambiante de sólidos, donde la densidad varía continuamente y un valor fijo produce errores del 10% al 20%. Líquidos criogénicos como el GNL, donde pequeños cambios de composición y temperatura provocan grandes cambios de densidad. Cuantitativamente, la incertidumbre del flujo másico del método calculado es la suma cuadrada de la incertidumbre volumétrica y la incertidumbre de la densidad. Si un medidor de vórtice contribuye con el 1% y se conoce que la densidad es del 0,5%, la incertidumbre de masa combinada es aproximadamente del 1,1%. Si la incertidumbre de la densidad aumenta al 3%, el valor combinado llega a ser aproximadamente del 3,2%. El término de densidad rápidamente domina el total. Es por eso que la compensación de presión/temperatura se combina con medidores volumétricos en servicios de vapor y gas: reduce la incertidumbre de la densidad a aproximadamente entre un 0,5% y un 1%, lo que lleva el total por debajo del rango aceptable para muchas tareas de monitoreo. Los medidores de vórtice, como la serie MA80T, miden el volumen real que fluye a través de la tubería y pueden equiparse con entradas de presión y temperatura para estimar el flujo másico cuando el comportamiento del fluido es predecible. La cuestión de ingeniería es si el modelo de compensación coincide con el fluido real en todo el rango operativo, incluido el arranque, la reducción y las condiciones alteradas. Si es así, la solución calculada es defendible; si no es así, la medición directa de la masa es el camino más seguro. Caudalímetro de vórtice compensado serie MA80T-TP para vapor y gas Este medidor de vórtice con temperatura y presión compensadas deriva el flujo másico y el volumen estándar del flujo volumétrico medido, lo que lo convierte en una alternativa práctica cuando la densidad del fluido es predecible pero no se requiere una medición de masa directa. Ver producto → Medición directa del flujo másico: la solución Coriolis Cuando la densidad no puede determinarse lo suficientemente bien, la industria de procesos recurre al medidor de flujo másico Coriolis, un instrumento que mide la fuerza ejercida por un fluido en movimiento en lugar del volumen que ocupa. En un medidor Coriolis, el fluido fluye a través de uno o dos tubos que vibran a su frecuencia natural. El fluido en movimiento experimenta una aceleración de Coriolis, que distorsiona el patrón de vibración en una cantidad directamente proporcional al verdadero caudal másico. Los sensores en las patas de entrada y salida del tubo miden la diferencia de fase; esa diferencia de fase es una señal directa de flujo másico, independiente de la densidad, presión, temperatura, viscosidad y perfil de flujo. La frecuencia natural del tubo también depende de la masa en su interior, lo que permite que el mismo instrumento informe la densidad del fluido de forma continua. La consecuencia práctica es importante. Un medidor Coriolis no requiere que el operador ingrese un valor de densidad, no necesita compensación de presión y temperatura para su producción de masa y no pierde precisión cuando la composición cambia. Los medidores Coriolis modernos logran aproximadamente entre un 0,1% y un 0,5% de precisión de velocidad para líquidos, con una repetibilidad del 0,05% o mejor, razón por la cual se aceptan para muchas aplicaciones de transferencia de custodia. La salida de densidad, que normalmente tiene una precisión de aproximadamente 0,5 a 1 kg/m³, puede reemplazar un densitómetro independiente y proporciona un control continuo de la calidad del producto. Los medidores Coriolis también funcionan para gases, con dos salvedades. La densidad del gas es baja, por lo que la masa dentro del sensor es pequeña y el medidor debe dimensionarse para la carga de masa esperada en lugar del tamaño de la línea. El banco de tubos también crea una mayor caída de presión que una línea volumétrica de orificio recto. Un ingeniero de medición experimentado puede explicarlo con más detalle. cómo funciona un medidor de flujo másico Coriolis y a qué prestar atención en aplicaciones de gas y líquido . La selección del servicio de gas siempre implica un equilibrio entre la sensibilidad al flujo bajo y la caída de presión. Para lodos y suspensiones de sedimentación moderada, los medidores Coriolis generalmente superan a los medidores volumétricos porque la señal de masa no se ve afectada por el perfil de velocidad o los sólidos transportados junto con el líquido. Las lechadas de sedimentación pesada aún requieren una instalación cuidadosa para evitar la acumulación. Para líquidos limpios, mezclas y alimentaciones reactivas, la salida de masa directa elimina la mayor fuente de error en el enfoque calculado, que es el supuesto de densidad. VNER ofrece el medidor de flujo másico Coriolis serie KSMF-S para tareas de proceso donde se requiere salida de masa directa y monitoreo continuo de la densidad, incluida la alimentación de productos químicos, el suministro de combustible y el servicio de mezcla. Caudalímetro másico Coriolis de tubo recto serie KSMF-S para servicio de procesos Con tubos dobles rectos, este medidor Coriolis proporciona densidad y flujo másico directo con baja pérdida de presión, bajo cizallamiento y fácil limpieza, lo que lo hace adecuado para fluidos viscosos, líneas higiénicas y aplicaciones de alimentación de químicos. Ver producto → Seleccionar el enfoque adecuado para su proceso La elección entre una conversión calculada y una medición de masa directa se reduce a cuatro preguntas: ¿Qué precisión se requiere realmente? El monitoreo de procesos puede tolerar del 2% al 3%; la transferencia de custodia y el control de la proporción del reactor crítico necesitan entre 0,2% y 0,5% o más. ¿Cuánto varía la densidad a lo largo de la envolvente operativa? Si la variación es inferior a aproximadamente 1% a 2% y puede medirse, el método de cálculo funciona. Si es mayor o si cambia la composición, la medición directa de la masa es más segura. ¿Puede el sistema aceptar la caída de presión de un medidor Coriolis? El servicio de gas con altura disponible limitada puede favorecer un medidor volumétrico de baja caída de presión con compensación, mientras que los líquidos y lodos toleran más fácilmente la mayor caída de presión. ¿Cuál es el costo del ciclo de vida de un error? El cálculo debe incluir productos mal asignados, lotes fuera de especificaciones y multas por emisiones, no solo el precio inicial del medidor. Un ejemplo económico pone la elección en perspectiva. Una terminal transfiere 30 t/h de un producto refinado durante 8.000 horas al año. Un error de masa calculado del 1,5%, que combina un medidor volumétrico del 0,7% con un error de densidad del 1,3%, asigna incorrectamente 3.600 toneladas por año. A 600 dólares por tonelada, eso equivale a 2,16 millones de dólares anuales en errores de medición en una sola línea. El coste adicional de un medidor Coriolis se recupera rápidamente cuando el valor del producto es alto. Para tareas de monitoreo de agua estable o aire de servicios públicos, un medidor de vórtice o electromagnético con una constante de densidad bien establecida sigue siendo una buena ingeniería. Diferencias clave entre el enfoque de conversión calculada y la medición de masa directa. factores Cálculo de densidad del medidor volumétrico. Masa directa (Coriolis) Producción masiva Necesita entrada de densidad o compensación PTZ Intrínseco, independiente de la densidad. Precisión de masa típica 1-3% con densidad fija; 0,5–1,5% con compensación 0,1–0,5% para líquidos Sensibilidad a la densidad Alto Ninguno para producción masiva Presión drop Bajo Moderado, más alto para gases cobertura 10:1 a 20:1 típico 50:1 y superior Partes móviles Algunos diseños (turbina, desplazamiento positivo) Ninguno Salida de densidad Requiere densitómetro separado Incluido Costo inicial relativo Bajoer Altoer Una vez elegido el principio de medición, el tamaño se convierte en el factor decisivo. Los medidores volumétricos deben operar dentro de su velocidad especificada y el rango de número de Reynolds para mantener su precisión nominal. Un medidor de vórtice de tamaño de 100 m³/h pierde reducción a 20 m³/h porque la señal de generación de vórtice se debilita. Los medidores Coriolis se dimensionan según el flujo másico y la caída de presión permitida, lo que significa que el tamaño del medidor no sigue automáticamente el tamaño de la tubería. Una línea de gas de DN200 puede requerir un medidor Coriolis de DN50 o DN80 para mantener la velocidad y la caída de presión dentro de los límites. Para los usuarios que avanzan hacia la medición de masa directa en tareas de dosificación, mezcla o procesos generales, el medidor de flujo másico Coriolis serie AC de VNER ofrece otra opción Coriolis, con el mismo principio fundamental de salida de masa directa. La elección entre las series KSMF-S y AC depende de la capacidad, el tamaño de la conexión y la compatibilidad de fluidos, y debe confirmarse con datos de proceso en lugar de decidirse por costumbre. Caudalímetro másico Coriolis serie AC para gestión de fluidos de alto valor Como línea Coriolis insignia de VNER, la serie AC mide directamente el flujo másico, la densidad y la temperatura en un diseño compacto y de baja pérdida de presión adecuado para transferencia de custodia, control de procesos críticos y entornos industriales exigentes. Ver producto → Conclusión final: elija según la estabilidad de la densidad El caudal volumétrico y el caudal másico están conectados por una ecuación, pero la confiabilidad de esa conexión depende completamente del término de densidad. La regla de decisión es compacta. Utilice un medidor volumétrico con flujo másico calculado cuando el fluido esté limpio, monofásico y la densidad sea estable o corregida mediante mediciones en vivo; la precisión será suficiente para la mayoría de las tareas de control y seguimiento. Utilice un medidor de flujo másico directo cuando la densidad cambie con las condiciones del proceso, cuando el producto se comercialice o facture por masa, o cuando la precisión del balance de materiales sea un objetivo explícito de la planta. La selección de instrumentos para la medición de flujo no es un ejercicio de catálogo. Requiere datos de proceso, disciplina unitaria y una estimación honesta de la incertidumbre de la densidad en todo el rango operativo. Los proveedores que realizan el dimensionamiento y selección impulsados ​​por ingeniería, en función de las condiciones reales de la aplicación, brindan la información necesaria para tomar la decisión correcta. La próxima vez que un informe matutino muestre una diferencia de 43 toneladas, mire primero no sólo el medidor sino el cálculo detrás de los números. La densidad determina si la conversión se mantiene. Cuando se respeta la densidad, la conversión de volumen a masa es fiable; cuando se ignora, incluso el mejor medidor volumétrico contará una historia que el balance de masa no acepta. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +

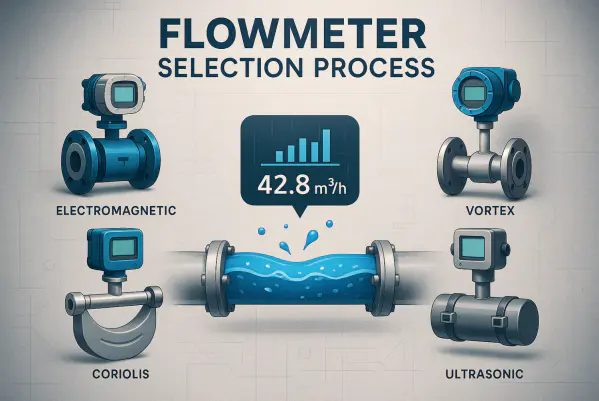

  • Jiangsu Vner Electronic Technology Co., Ltd.
    24 Sep
    VNER · Noticias de la industria

    Comprar un medidor de flujo no es una simple decisión de “elija una unidad y olvídese”. El dispositivo incorrecto puede aumentar los costos de energía, reducir la consistencia de los lotes o incluso crear problemas de seguridad en una planta. La primera conclusión a entender: un caudalímetro es un instrumento que mide el caudal de un fluido que pasa por una tubería, pero no es un componente universal. Cada tecnología tiene un conjunto de condiciones en las que funciona bien y otras en las que falla. Esta guía explica qué es un caudalímetro, cómo funciona y qué debe verificar antes de comprar uno. ¿Qué es un medidor de flujo? ¿Cómo funciona? Un medidor de flujo, también llamado sensor de flujo, es un instrumento que mide la cantidad de fluido que se mueve a través de una tubería. Ese fluido puede ser líquido, gaseoso o vapor. La producción se puede expresar como un caudal volumétrico, como litros por minuto o metros cúbicos por hora, o como un caudal másico, como kilogramos por segundo. La distinción es importante porque el volumen del gas cambia con la presión y la temperatura, mientras que la masa no. La mayoría de los medidores de flujo funcionan convirtiendo una propiedad del fluido en una señal mensurable. Un medidor de flujo de vórtice, por ejemplo, utiliza un cuerpo farol colocado en la ruta del flujo. A medida que el líquido pasa por el cuerpo, se desprenden vórtices alternativamente a cada lado. La frecuencia de este desprendimiento de vórtices es proporcional a la velocidad del fluido. Un medidor de flujo electromagnético funciona de manera diferente: aplica un campo magnético a través de un líquido conductor y el voltaje inducido es proporcional a la velocidad del flujo. Un medidor Coriolis hace girar un tubo vibratorio cuando el fluido fluye a través de él, y el grado de cambio de fase se correlaciona directamente con el flujo másico. Debido a que los mecanismos de detección difieren, ningún medidor puede ofrecer resultados precisos para cada fluido y cada condición de proceso. Por eso la selección comienza con los datos del proceso, no con un modelo de producto. Cómo elegir un medidor de flujo: criterios clave de selección Antes de comparar tecnologías, anote las condiciones que verá el medidor en funcionamiento. La siguiente lista cubre la información mínima que necesitará el ingeniero de aplicaciones de un proveedor. tipo de fluido : ¿Es líquido, gaseoso o vapor? ¿Es conductor de electricidad, corrosivo, viscoso o contiene sólidos o burbujas? Temperatura y presión del proceso. : Condiciones de funcionamiento continuo y cualquier valor máximo o alterado. Rango de flujo : Caudales mínimo, normal y máximo, más el índice de reducción esperado. Requisito de precisión : ¿Esto es para control de procesos, contabilidad de energía o transferencia de custodia? Tamaño de tubería y espacio de instalación. : Tramo de tubería recta disponible aguas arriba y aguas abajo, y orientación de la instalación. Medio ambiente : Interior o exterior, clasificación de áreas peligrosas, nivel de vibración, interferencia electromagnética. Estos parámetros definen si un medidor mantendrá la calibración en el campo. Por ejemplo, una línea de gas con baja presión y un rango de flujo estrecho a menudo se beneficia de un medidor de remolino o de vórtice, mientras que una línea de lodos que contiene sólidos funciona mejor con un medidor electromagnético porque no tiene partes móviles ni restricciones de diámetro pequeño. Tipos de medidores de flujo comunes explicados Comparación de tipos de medidores de flujo comunes y sus aplicaciones principales Tipo Fluidos típicos Ventaja clave Limitación principal Vórtice Líquidos, gases, vapor. Sin piezas móviles, bajo mantenimiento Sensible a la vibración de la tubería remolino Gas, aire comprimido Bueno en líneas de gas pequeñas, puede incluir compensación de temperatura/presión En gran medida limitado a gases limpios Coriolis Líquidos, gases, lodos Flujo másico directo, alta precisión Mayor costo inicial, caída de presión. electromagnético Líquidos conductores, lodos Sin obstrucciones en la tubería, excelente para medios sucios Requiere una conductividad mínima turbina Líquidos y gases limpios. Respuesta rápida y muy repetible. Las piezas móviles pueden requerir mantenimiento Medidores de flujo de vórtice Los medidores Vortex son una buena opción para vapor, gas y muchos líquidos. Pueden funcionar a altas temperaturas y presiones y, como no hay piezas móviles dentro del sensor, son populares en industrias de procesos donde la confiabilidad es importante. La instalación requiere un recorrido recto mínimo aguas arriba y aguas abajo. La vibración excesiva en la tubería puede afectar la señal, por lo que el medidor debe estar protegido o aislado del ruido mecánico. Caudalímetro Vortex serie MA80T para aplicaciones de vapor, gas y líquidos El caudalímetro de vórtice MA80T mide vapor, gases y líquidos utilizando el principio de vórtice de Kármán, ofreciendo confiabilidad sin piezas móviles e idoneidad para industrias de procesos de alta temperatura y alta presión. Ver producto → Medidores de flujo de remolino Los medidores de turbulencia son particularmente útiles en aplicaciones de gas limpio donde la línea es pequeña y el caudal es bajo. Generan un patrón de flujo arremolinado y la frecuencia de precesión del núcleo del vórtice es proporcional a la velocidad del fluido. Una variante incorporada de compensación de temperatura y presión como el SA80TTP puede corregir las condiciones cambiantes del gas sin instrumentación adicional. Caudalímetro de turbulencia serie SA80T para gas limpio y caudales bajos El caudalímetro de turbulencia SA80T es ideal para aplicaciones de gas limpio con líneas pequeñas y caudales bajos, ya que proporciona una medición precisa mediante precesión de vórtice, con una variante compensada para condiciones cambiantes del gas. Ver producto → Medidores de flujo másico Coriolis Los medidores Coriolis miden directamente el flujo másico real, no el volumen inferido. Esto los hace invaluables para la dosificación de productos químicos, la transferencia de custodia y el control de calidad donde la masa es la cantidad real de interés. Manejan tanto líquidos como gases y se pueden aplicar a fluidos con densidad variable. La compensación es un precio de compra más alto y una caída de presión relacionada con la geometría del tubo. Caudalímetro másico Coriolis serie AC para densidad y caudal másico directo El medidor Coriolis serie AC mide directamente el flujo másico, la densidad y la temperatura, lo que lo hace esencial para la dosificación de productos químicos y la transferencia de custodia, donde la medición precisa de la masa es fundamental. Ver producto → Medidores de flujo electromagnéticos Los medidores electromagnéticos están construidos para líquidos y lodos conductores. El tubo de flujo no tiene partes móviles y el revestimiento de la tubería es el único componente en contacto con el fluido. Esto los hace ideales para agua, aguas residuales, lodos de minería y muchas corrientes químicas donde un alto contenido de sólidos dañaría una turbina o un sensor de vórtice. Requieren una conductividad eléctrica mínima y una tubería completamente llena. Aplicaciones industriales y consideraciones de compra en el mundo real Los medidores de flujo operan en industrias de procesos como las de petróleo y gas, petroquímica, polisilicio, generación de energía y tratamiento de agua. En estos entornos, el medidor no está aislado en un laboratorio; ve vibraciones de tuberías, cambios de temperatura, condensación, aire arrastrado y depósitos. Un medidor que no está dimensionado para la viscosidad real del fluido o que carece del material de carcasa adecuado se desviará con el tiempo, provocando tiempo de inactividad y mantenimiento no planificado. La adopción de la automatización industrial continúa exigiendo sensores confiables que puedan comunicarse con los sistemas de control. Esto se refleja en la creciente integración de sensores de flujo en equipos de proceso conectados. Para un ingeniero de planta, la implicación práctica es seleccionar un medidor con una interfaz de salida comprobada, como 4–20 mA, HART, pulso o un protocolo de comunicación compatible con el sistema de control existente. Instalar un medidor de flujo que no puede comunicarse con el DCS es un problema grave de flujo de trabajo. La demanda de estas capacidades ha aumentado en muchas industrias de procesos y los proveedores están respondiendo con instrumentación diseñada para redes de plantas cableadas e inalámbricas. Otro factor de decisión es la capacidad del proveedor para respaldar el dimensionamiento y la selección basados ​​en la ingeniería. Una base de fabricación de 23.000 m², un equipo técnico dedicado y un historial de proyectos en más de treinta países son indicadores de que el proveedor puede manejar las revisiones de especificaciones y los requisitos de entrega. Si está trabajando con un contratista EPC o un OEM, hacer coincidir el medidor con el cronograma y la documentación del proyecto es tan importante como las especificaciones de precisión del medidor. Comprender las capacidades del fabricante antes de realizar un pedido reduce la posibilidad de retrasos inesperados o hardware no coincidente. Cuando evalúe a un fabricante, verifique que pueda proporcionar certificados de calibración, certificados de materiales y soporte para aprobaciones de áreas peligrosas. Pregunte sobre la disponibilidad de repuestos y si la electrónica del sensor se puede reparar en el campo o debe devolverse a la fábrica. Un precio competitivo significa poco si el medidor tiene un plazo de entrega de seis semanas para obtener una pieza de repuesto. Por estas razones, aprender sobre la fabricación y los antecedentes del proyecto del fabricante Es un paso práctico antes de confirmar una compra. Antes de aprobar la compra de un medidor de flujo, anote las condiciones del proceso y la precisión objetivo. Luego compare las tecnologías con esos datos, no con las afirmaciones de marketing. El caudalímetro adecuado no es necesariamente el más caro; es el que coincide con las propiedades de su fluido, las limitaciones de instalación y las expectativas de confiabilidad a largo plazo. Si necesita ayuda con el tamaño o la instalación, hable con los ingenieros de aplicaciones del fabricante. El error más costoso en la medición del flujo es elegir la tecnología incorrecta y vivir con las consecuencias para la vida útil de la planta. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    17 Sep
    VNER · Noticias de la industria

    Un ingeniero de procesos en una planta de polímeros observa una discrepancia del 8,4 por ciento en el balance de materia diario. La línea de alimentación al reactor informa 1.800 m³/h de gas propileno a 1,1 bar y 30°C, pero el balance de masa aguas arriba dice que el flujo real debería estar más cerca de 2.050 kg/h. Cuando el ingeniero convierte la lectura volumétrica utilizando la densidad real del propileno en esas condiciones, el caudal másico resulta ser sólo de aproximadamente 1.870 kg/h. En un sitio donde cada kilogramo de monómero cambia la economía de producción, esa brecha del 5,5 por ciento significa que miles de toneladas de materia prima se pierden o no se contabilizan cada año. El problema no es el caudalímetro en sí. Es la decisión de tratar una medición basada en volumen como un valor basado en masa. El caudal másico es la variable que pertenece a la estequiometría de reacción, los balances de energía, los acuerdos de transferencia de custodia y los informes ambientales. No cambia cuando cambia la presión o la temperatura, porque el mismo material físico todavía se mueve a través de la tubería. Por el contrario, una lectura de flujo volumétrico es una instantánea del espacio que ocupa el material, y ese espacio cambia con cada cambio en las condiciones del proceso. Cuando especifica un instrumento para una línea de proceso, la primera pregunta no es qué marca o modelo comprar. La primera pregunta es si el instrumento proporcionará un caudal másico real o un valor volumétrico que aún debe convertirse. ¿Qué significa realmente el caudal másico? El caudal másico es la masa de un fluido que pasa por un plano determinado por unidad de tiempo. En el sistema SI, la unidad es el kilogramo por segundo (kg/s). En la ingeniería de procesos práctica, también se expresa como kilogramos por hora (kg/h), toneladas por hora (t/h), libras por hora (lb/h) o, para gases, como metros cúbicos normales por hora (Nm³/h) y pies cúbicos estándar por minuto (SCFM). Esas unidades de gas ya son valores basados ​​en masa referenciados a una densidad fija, por lo que son caudales másicos, no verdaderos caudales volumétricos. La ecuación básica La definición formal es la derivada de la masa con respecto al tiempo, escrita como dm/dt. Para un flujo constante a través de una tubería, la forma práctica es: Caudal másico = densidad del fluido × caudal volumétrico = densidad del fluido × área de la sección transversal × velocidad promedio. La densidad se expresa en kg/m³, el caudal volumétrico en m³/s, el área en m² y la velocidad en m/s. Esta ecuación funciona para líquidos, gases y mezclas heterogéneas siempre que los valores de densidad y velocidad representen el fluido que fluye real. Para un gas, la densidad depende de la presión, la temperatura y la composición; para un líquido, depende de la temperatura y la composición; para una pulpa, depende de la concentración de sólidos y la distribución de partículas. Por qué la ecuación de continuidad apunta a la masa El principio de conservación de la masa dice que, en condiciones estables, el caudal másico que entra en una sección de tubería es igual al caudal másico que sale de ella. Un fluido puede cambiar su volumen cuando cambia la presión o la temperatura, pero no puede cambiar su masa sin fugas, acumulación o reacción química. Esta es la razón por la que el caudal másico es el marco de referencia constante para los ingenieros de procesos. Si un medidor volumétrico marca 100 m³/h en la entrada de un compresor y luego el gas se comprime a una presión más alta, el flujo volumétrico de salida puede ser sólo de 25 m³/h, pero el caudal másico es el mismo. Un ingeniero que vea sólo la lectura de entrada y trate de establecer un balance de masa de salida a partir del volumen será engañado. Unidades y factores de conversión. Las conversiones comunes son simples pero fáciles de equivocar. Un kg/s equivale a 3600 kg/h, 3,6 t/h y aproximadamente 7936 lb/h. Un flujo de gas medido en Nm³/h se convierte en flujo másico multiplicándolo por la densidad en la condición de referencia, que suele ser 1,293 kg/m³ para aire a 0°C y 1,01325 bar absoluto. Si la condición de referencia en una especificación de proyecto es 20°C y 1,01325 bar, la densidad de referencia es diferente y usar la incorrecta introduce un error sistemático que puede exceder el 4 por ciento. Verifique la condición de referencia en cada hoja de datos antes de comparar los valores de flujo másico de gas. Tasa de flujo másico versus tasa de flujo volumétrico El caudal volumétrico es el volumen de fluido que pasa por un plano específico por unidad de tiempo. Se expresa en m³/h, L/min o pies³/s. Es el caudal más fácil de visualizar, pero también es el que depende más fuertemente de la presión y la temperatura del proceso. Una bomba de pistón mueve un volumen casi constante de líquido por carrera, por lo que una lectura volumétrica es útil para rastrear la salida de la bomba. Sin embargo, un quemador de gas necesita un flujo másico específico de combustible para producir una liberación de calor específica. Una lectura volumétrica de gas a 10 bar y 20°C representará aproximadamente diez veces más masa que a 1 bar y 20°C, aunque el número de flujo volumétrico sea idéntico. El problema de la densidad La densidad es el puente entre el volumen y la masa. Para un gas ideal, la densidad es proporcional a la presión absoluta e inversamente proporcional a la temperatura absoluta. Un gas a 2 bar absolutos y 300 K tiene aproximadamente el doble de densidad que el mismo gas a 1 bar absoluto y 300 K. Un cambio de temperatura de 20°C a 50°C reduce la densidad del gas en aproximadamente un 10 por ciento, lo que crea un error del 10 por ciento en el flujo másico si la lectura del medidor volumétrico se utiliza sin corrección. Para los líquidos, la densidad aumenta cuando la temperatura baja y puede aumentar con sólidos disueltos o partículas suspendidas. Un error de densidad del 5 por ciento se convierte en un error de flujo másico del 5 por ciento, que a menudo es suficiente para no cumplir con la tolerancia de transferencia de custodia. Por qué los ingenieros de procesos prefieren el flujo másico Las reacciones están controladas por cantidades molares y las cantidades molares son proporcionales a la masa, no al volumen. El poder calorífico de un gas combustible es proporcional a la masa para una composición fija. La carga de vapor y la producción de la turbina están ligadas al flujo másico. La dosificación del tratamiento de aguas residuales se basa en la carga másica. En cada caso, el objetivo de control del proceso es un valor de masa, por lo que la medición debe ser un valor de masa o un valor volumétrico con corrección de densidad confiable. La siguiente tabla destaca las diferencias prácticas. Comparación del caudal másico y el caudal volumétrico en la medición de procesos industriales Característica Tasa de flujo másico Tasa de flujo volumétrico Definición Masa de fluido que pasa por un punto por unidad de tiempo. Volumen de fluido que pasa por un punto por unidad de tiempo. Unidades típicas kg/s, kg/h, t/h m³/h, L/min, pies³/s Sensibilidad a la presión Ninguno para la masa medida Los gases se expanden o comprimen con la presión. Sensibilidad a la temperatura Ninguno para la masa medida Cambios de volumen con la expansión térmica. Más adecuado para Balance de materia, transferencia de custodia, control de combustión. Dimensionamiento de bombas, comprobaciones de velocidad de línea, cálculos hidráulicos. Valor convertido típico Nm³/h, SCFM para gases en condiciones de referencia M³/h reales en condiciones de flujo Calcular el caudal másico a partir de otras mediciones Cuando no se dispone de un instrumento de flujo másico directo, el caudal másico debe calcularse a partir de una medición volumétrica y de densidad, o de una medición de presión diferencial. Cada método tiene su propio presupuesto de incertidumbre y cada uno requiere atención cuidadosa al punto de operación. Del flujo volumétrico y la densidad. La ecuación más simple es caudal másico = caudal volumétrico × densidad. Para un líquido, la densidad suele obtenerse de una tabla de referencia a la temperatura medida. Para un gas, la densidad debe calcularse a partir de la presión, la temperatura y la composición, utilizando la ley de los gases ideales con un factor de compresibilidad Z. La fórmula para el caudal másico de un gas expresado en kg/h es: Caudal másico = caudal volumétrico (m³/h real) × presión absoluta (Pa) / (Z × constante específica del gas × temperatura absoluta en K). Si el medidor de flujo volumétrico mide en m³/h reales, el cálculo de la densidad debe utilizar la presión y la temperatura reales. Si mide en Nm³/h, la conversión a flujo másico solo requiere la densidad de referencia y no requiere corrección activa de temperatura y presión. De presión diferencial Los dispositivos de presión diferencial, como placas de orificio, tubos venturi y tubos de Pitot promediadores, infieren el flujo a partir de la caída de presión a través de una restricción. La ecuación general es: Caudal másico = coeficiente de descarga × factor de expansión × área de restricción × raíz cuadrada de (2 × densidad × presión diferencial). El coeficiente de descarga depende del número de Reynolds y de la geometría del elemento primario. Normas como ISO 5167 definen la geometría, los requisitos de instalación y los cálculos de incertidumbre. Un error común es utilizar el coeficiente de descarga para un orificio con aristas vivas cuando la instalación aguas arriba no permite la longitud de tubería recta requerida. Esto puede producir un error del 1 al 3 por ciento, incluso cuando el transmisor de presión diferencial sea preciso. De la velocidad y el área Para instrumentos basados en la velocidad, como los medidores de flujo de inserción, el caudal másico es el producto de la densidad, el área de la sección transversal y la velocidad promedio. La velocidad promedio no es la misma que la velocidad de la línea central. En un perfil de flujo turbulento completamente desarrollado, la velocidad promedio es aproximadamente de 0,81 a 0,83 veces la velocidad de la línea central, dependiendo del número de Reynolds. El uso directo del valor de la línea central puede exagerar el flujo hasta en un 20 por ciento. Ejemplo resuelto para una línea de gas Una tubería de 100 mm, cédula 40, transporta gas natural a 4,5 bar de calibre y 35°C. La presión diferencial a través de una placa de orificio calibrada es de 2.400 Pa. La composición del gas da una densidad de 5,3 kg/m³ en las condiciones de funcionamiento. Con un coeficiente de descarga de 0,61, un diámetro de orificio interno de 60 mm y un factor de expansión cercano a la unidad, el caudal másico es de aproximadamente 0,48 kg/s. Si se utiliza la misma presión diferencial con una densidad de 2,6 kg/m³ porque la presión se ingresó como 2,5 bar en lugar de 4,5 bar, el flujo másico calculado cae a 0,34 kg/s, un error del 29 por ciento que nunca se notaría en un medidor de campo pero que aparecería en la conciliación mensual. Propagación de la incertidumbre Cada variable de entrada en un cálculo de flujo másico conlleva incertidumbre. Un medidor de flujo volumétrico con una incertidumbre del 1 por ciento, combinado con un cálculo de densidad con una incertidumbre del 0,5 por ciento, produce una incertidumbre del flujo másico de aproximadamente el 1,1 por ciento si los errores son independientes y se combinan en cuadratura. Si la incertidumbre de la densidad es del 2 por ciento porque no se conoce con precisión la composición, la incertidumbre del flujo másico llega a ser del 2,2 por ciento. Esta incertidumbre secundaria es una de las razones por las que se prefiere la medición directa del flujo másico en aplicaciones donde la entrada de densidad es incierta. Cómo se mide el caudal másico en la industria Los medidores de flujo industriales utilizan diferentes principios físicos para medir el flujo másico. Algunos miden la masa directamente. Otros miden la velocidad o el volumen y luego dependen de datos adicionales para calcular un valor de masa. La selección de la familia adecuada es la decisión de precisión más importante que deberá tomar. Medidores de flujo másico Coriolis Los medidores de flujo Coriolis miden el caudal másico directamente siguiendo el cambio de fase causado por la fuerza de Coriolis en un tubo vibratorio. El fluido pasa a través de uno o dos tubos curvos que se excitan a una frecuencia conocida. Cuando la masa fluye a través del tubo, la fuerza de Coriolis provoca una torsión en la vibración y la diferencia de fase entre dos puntos del tubo es proporcional al caudal másico. Dado que la medición está directamente relacionada con la masa, no es necesario realizar una compensación de densidad por separado. Caudalímetro másico Coriolis serie AC para medición directa del caudal másico Este medidor Coriolis mide directamente el flujo másico, la densidad y la temperatura, eliminando la necesidad de una compensación de densidad separada. Su rendimiento estable y alta precisión lo hacen adecuado para transferencia de custodia y control de procesos críticos. Ver producto → Los medidores Coriolis están disponibles en una amplia gama de tamaños de línea y pueden manejar líquidos, gases y lodos. Una medición de líquidos de alto rendimiento puede alcanzar una precisión de aproximadamente ±0,1 por ciento de la lectura con una repetibilidad de ±0,05 por ciento. Para la medición de gas, un rango de precisión típico es de ±0,25 a ±0,5 por ciento de la lectura, dependiendo de la presión de funcionamiento y el tamaño del medidor. La característica más valiosa es la estabilidad en el tiempo. Debido a que no hay desviación de la calibración debido a suposiciones de densidad o presión, el medidor puede permanecer en servicio durante años sin necesidad de corrección en el campo, siempre que los tubos permanezcan limpios y se verifique el punto cero. El principio de medición mecánica hace que el medidor sea sensible a la vibración, al flujo bifásico y a la alta viscosidad. Cuando desee comprender el efecto físico en detalle, vale la pena saber exactamente cómo funcionan los medidores de flujo másico Coriolis, especialmente la diferencia entre cambio de fase, frecuencia y amortiguación, porque ese conocimiento le ayuda a definir las condiciones de instalación adecuadas. Medidores de flujo másico térmico Medidores de flujo másico térmico measure mass flow rate by sensing the heat transfer from a heated element to the flowing gas. For a clean, dry gas, the heat transfer is directly related to the mass flow rate. The measurement principle is particularly useful for low-pressure or low-velocity gas flows, and it does not require temperature or pressure compensation for mass flow because the thermal response is a function of mass and specific heat. Typical accuracy is ±1 percent of full scale, and repeatability can be very good. The main limitation is that the meter must be calibrated for the specific gas composition, because specific heat capacity changes with composition. Wet, dirty, or non-homogeneous gas streams can also affect the heat transfer behavior. Medidores de flujo de vórtice y remolino con compensación de temperatura y presión Los medidores de flujo de vórtice miden la frecuencia de los vórtices generados detrás de un cuerpo de acantilado. La frecuencia es proporcional a la velocidad del fluido, no a su masa. Para obtener una lectura de flujo másico, el medidor debe combinar la velocidad medida con un valor de densidad. Los medidores de flujo de remolino utilizan un principio similar, pero generan una precesión alrededor del eje del medidor. Ambas familias pueden equiparse con sensores integrados de presión y temperatura para que la computadora de flujo pueda compensar la densidad de la lectura para las condiciones de funcionamiento reales. Caudalímetro de turbulencia serie SA80T-TP con compensación integrada de temperatura y presión El SA80T-TP integra sensores de temperatura y presión para calcular la densidad en tiempo real, proporcionando flujo másico y flujo volumétrico estándar. Es ideal para redes de vapor y aire comprimido donde las lecturas compensadas son esenciales. Ver producto → Este enfoque está muy extendido en el servicio de gas y vapor. Un medidor de vórtice o remolino con compensación de presión y temperatura puede ofrecer una precisión de aproximadamente ±1,0 por ciento a ±1,5 por ciento de la lectura para el flujo másico, lo cual es suficiente para muchas aplicaciones de control de procesos, pero no para la transferencia de custodia. La clave es asegurarse de que las entradas de compensación sean verdaderamente representativas de la corriente que fluye. Si el punto de toma de presión está aguas arriba del medidor y la tubería tiene una caída de presión, el cálculo de la densidad será ligeramente incorrecto. Medidores de flujo de turbina Medidores de flujo de turbina measure the rotational speed of a rotor, which is proportional to the fluid velocity. The meter itself is a volumetric device. To convert the reading to mass flow rate, the operator must provide the density at the operating condition. Turbine meters provide excellent repeatability and are common in metering applications for clean, low-viscosity liquids. The VNER LWQ gas turbine flowmeter and LWGY liquid turbine flowmeter are built around this principle. For gas service, different rotor designs are used, and the density at the operating point must be calculated from pressure and temperature. Medidores de flujo electromagnéticos Medidores de flujo electromagnéticos use Faraday's law to measure the velocity of a conductive liquid. The measurement is volumetric, not mass-based. To obtain mass flow, the density of the liquid must be entered into the converter or supplied by a separate density measurement. For liquids with a stable density, such as water or a dilute acid at a fixed composition, the volumetric reading can be converted to mass with acceptable accuracy. For varying density streams, such as slurries or mixtures with changing solids concentration, an electromagnetic flow meter alone is not sufficient for a reliable mass value, and a density source is needed. Elegir el método correcto de medición del flujo másico El caudalímetro adecuado depende del fluido, las condiciones del proceso, la precisión requerida, las limitaciones de la instalación y el presupuesto de mantenimiento. No existe una única respuesta universalmente correcta. La siguiente tabla compara las principales tecnologías y ofrece una visión de detección de primer paso. Comparación de familias de caudalímetros utilizados para la medición del caudal másico en aplicaciones industriales Tecnología Masa / Volumétrico Precisión típica Fluidos recomendados Coriolis masa directa ±0,1 % a ±0,5 % de la lectura Líquidos, gases, lodos Térmica masa directa (gas) ±1% de la escala completa Gases limpios y secos Vórtice / remolino Compensación volumétrica ±1% de la lectura Líquidos, gases, vapor. turbina Entrada de densidad volumétrica ±0,5% de la lectura Limpiar líquidos y gases de baja viscosidad. magnético Entrada de densidad volumétrica ±0,2 % a ±0,5 % de la lectura Líquidos conductores Fase fluida y propiedades. Un líquido limpio, de baja viscosidad a una temperatura estable se puede medir bien con un medidor magnético y una entrada de densidad. Un medidor Coriolis sirve mejor un líquido con densidad cambiante, como una suspensión o una solución de polímero preparada. Un gas limpio con una composición estable es una buena opción para un medidor de vórtice térmico o compensado. Un gas con gotas o partículas arrastradas es problemático para los medidores térmicos y puede funcionar mejor con un medidor Coriolis, siempre que el medidor se seleccione con suficiente caída de presión y geometría de tubo para manejar la mezcla. Requisitos de precisión y presupuesto de incertidumbre. La transferencia de custodia y la medición fiscal requieren niveles de precisión de entre ±0,1 y ±0,25 por ciento, por lo que la opción habitual es Coriolis o un medidor de turbina bien calibrado con compensación de densidad. Los bucles de control de procesos normalmente necesitan ±1 por ciento o más, lo que permite el uso de medidores de vórtice o remolino compensados. El balance de materiales y la contabilidad de energía a menudo requieren una repetibilidad a largo plazo mejor que ±0,5 por ciento. Es importante distinguir entre precisión y repetibilidad. Dos medidores con la misma precisión pueden comportarse de manera muy diferente durante un período anual, por lo que la repetibilidad suele ser el criterio decisivo para el equilibrio de materia a largo plazo. Condiciones de proceso e instalación. Los límites de presión y temperatura son importantes. Un medidor Coriolis es un dispositivo de caída de presión moderada, por lo que es posible que una línea de gas de baja presión no tenga suficiente presupuesto de presión para ello. Un medidor térmico tiene una caída de presión muy baja y se prefiere para gas a baja presión. Un medidor de vórtice o remolino necesita una velocidad mínima determinada para crear una señal, por lo que no se puede utilizar con caudales muy bajos. Los requisitos para el tramo de tubería recta también varían. Los medidores Coriolis son relativamente insensibles a las perturbaciones aguas arriba, mientras que los medidores de vórtice y remolino a menudo requieren de 10 a 25 diámetros de tubería recta aguas arriba, y los medidores magnéticos necesitan aún más. Mantenimiento y verificación Los medidores Coriolis no tienen partes móviles en la corriente de flujo, pero los tubos sensores pueden estar recubiertos por fluidos de proceso pegajosos. La verificación generalmente consiste en verificar el punto cero y comparar la densidad medida con una muestra de laboratorio. Los medidores de vórtice y remolino tienen la ventaja de no tener piezas móviles, pero sus sensores pueden dañarse por vibración excesiva o impurezas si no se instalan con un filtro. Los medidores térmicos necesitan calibración en la composición específica del gas. Los medidores de turbina tienen cojinetes móviles, que son el componente con mayor probabilidad de fallar, especialmente en gases sucios o líquidos abrasivos. Errores comunes y riesgos de adquisiciones Tratar las lecturas volumétricas como flujo másico Este es el error más caro de la industria. Un medidor que muestra 500 m³/h de gas a 1 bar y 25°C transporta un flujo másico mucho menor que el mismo medidor que muestra 500 m³/h a 8 bar y 25°C. Si el equipo de ingeniería escribe la hoja de datos como 500 Nm³/h pero el medidor está calibrado en m³/h reales, el flujo másico resultante estará desviado por la relación entre la densidad real y la densidad de referencia, que puede ser un factor de 7 o más para gas a alta presión. Ignorar las correcciones de densidad del gas Incluso cuando se utiliza intencionalmente un medidor volumétrico, a menudo se ingresa un único valor de densidad en la computadora de flujo y nunca se actualiza. Durante un año, una planta de tratamiento de gas puede funcionar con diferentes puntos de ajuste de presión y temperatura, y la densidad en el medidor de flujo puede cambiar entre un 15 y un 20 por ciento. Un valor de densidad estático provoca un error sistemático en el flujo de masa que eventualmente se vuelve visible en el balance general de materiales de la planta. Tramos incorrectos de tubería recta Los medidores de flujo de presión diferencial, de vórtice y de remolino requieren longitudes de tubería recta aguas arriba específicas para desarrollar un perfil de flujo estable. Un solo codo de 90 grados justo aguas arriba del medidor puede crear un remolino que altere la calibración y produzca errores de varios por ciento. La solución habitual es instalar el contador con más de 20 diámetros de tubería aguas arriba o utilizar un acondicionador de caudal. No hacer esto es una de las causas más comunes de bajo rendimiento en una nueva instalación. Condiciones de calibración incorrectas Un medidor de flujo calibrado con agua pero usado en una corriente de gas tendrá un rango de número de Reynolds muy diferente. Esto puede cambiar el coeficiente de descarga o el factor K. Para los medidores volumétricos, la calibración a menudo se realiza en condiciones de fábrica con una viscosidad y densidad específicas. Si el fluido del proceso tiene una viscosidad muy diferente, se debe ajustar la curva de calibración o se debe calibrar el medidor con un fluido que coincida con las propiedades del proceso. Falta compensación de presión y temperatura Al especificar un medidor de vórtice o remolino para gas, la compensación es obligatoria si se espera que el medidor genere un flujo másico. Algunos compradores solicitan un medidor de vórtice estándar y esperan que la computadora de flujo utilice una densidad fija. Si la presión varía y no está instalada la compensación, la salida es incorrecta. El proveedor debe describir exactamente cómo está configurada la compensación y dónde se encuentran los sensores de presión y temperatura. Riesgo de adquisición: comprar a la familia equivocada Una secuencia común de adquisición de proyectos es comprar medidores volumétricos con anticipación y luego descubrir, durante la puesta en servicio, que el proceso necesita flujo másico. El resultado es un rediseño parcial, un cambio en el documento de aprobación y un retraso. Escribir el propósito de la medición en la hoja de datos desde el principio es el enfoque más económico. Indique si la salida debe ser flujo másico, qué unidades se requieren y qué precisión en qué punto de operación es obligatoria. De este modo, cualquier proveedor puede ofrecer la tecnología correcta desde el principio. Aplicaciones de caudal másico en todas las industrias El caudal másico aparece en todas las industrias de procesos, pero la presión para medirlo con precisión es mayor cuando están en juego el equilibrio de materiales, el costo de la energía y los ingresos por contratos. Petróleo y gas y GNC En la producción de petróleo y gas, el caudal másico se utiliza para asignar pozos, monitorear el desempeño del separador y medir el gas natural en los puntos de transferencia de custodia. El gas natural comprimido (GNC) es una de las aplicaciones más exigentes porque el gas se almacena a alta presión y se entrega con una secuencia de llenado rápida que cambia rápidamente la presión y la temperatura. Un medidor volumétrico en un dispensador de GNC necesita una corrección completa de presión y temperatura, o la masa entregada mostrada variará. Un medidor de flujo másico Coriolis especializado está diseñado para esta tarea porque mide la masa directamente y puede responder rápidamente a las condiciones cambiantes del flujo. Caudalímetro másico Coriolis serie AG para dispensación de GNC y GNL Diseñado para el abastecimiento de GNC y GNL, este medidor Coriolis ofrece una medición directa del flujo másico con una precisión de lote certificada de ±0,50%. Maneja alta presión y temperaturas criogénicas, lo que garantiza una transferencia de custodia confiable. Ver producto → VNER suministra el medidor de flujo másico Coriolis especializado de AG-CNG específicamente para circuitos de compresión y dispensación de GNC. Este medidor forma parte de la cartera más amplia de la empresa para el sector del petróleo y el gas, donde la medición precisa de la masa respalda la facturación, la prevención de robos y la protección del compresor. petroquímica y química Las plantas químicas dependen del flujo másico para el control de la alimentación del reactor, la inyección de catalizadores y la dosificación de aditivos. Un ligero error en el flujo másico de un reactivo cambia la relación estequiométrica y puede provocar reacciones secundarias, productos fuera de especificación o desperdicio de catalizador. Los medidores Coriolis se utilizan a menudo para esta tarea porque manejan una amplia gama de densidades y pueden instalarse directamente en línea. Los medidores de remolino y vórtice con compensación son una alternativa común de menor costo cuando el requisito de precisión no es tan estricto. polisilicio En la producción de polisilicio, gases como el triclorosilano y el hidrógeno deben entregarse en cantidades muy precisas. Los reactores funcionan a alta presión y temperatura, y cualquier error en el flujo másico puede afectar la tasa de deposición y la calidad del cristal. Los medidores de flujo másico Coriolis se utilizan en esta industria porque miden la masa real de estos gases y vapores sin necesidad de un análisis de composición por separado. La confiabilidad del medidor durante largos ciclos de operación es tan importante como la precisión, porque una parada del reactor es extremadamente costosa. poder poder plants use mass flow rate to monitor boiler feedwater, fuel gas, and steam output. In steam measurement, a vortex or swirl meter with temperature and pressure compensation is common because it can survive high temperatures and delivers a usable mass flow value. In boilers, the mass flow of fuel is directly related to heat input, so an inaccurate mass flow reading causes inefficient combustion and higher CO₂ emissions. The economic impact is visible in the fuel bill. Agua y aguas residuales En el tratamiento de agua y aguas residuales, el caudal másico se utiliza para la dosificación de productos químicos y los cálculos de carga de sólidos. Los caudalímetros magnéticos son un pilar para la medición del caudal volumétrico en agua, pero cuando la planta debe controlar la masa de cloro o polímero añadido por unidad de caudal, se debe conocer la densidad. Un medidor magnético combinado con una medición de densidad proporciona el flujo másico. En aguas residuales con contenido de sólidos variable, una medición de masa directa, como un medidor Coriolis, puede reducir significativamente la incertidumbre, suponiendo que el tamaño de la tubería y la caída de presión sean compatibles. Proyectos EPC e integración OEM Los contratistas EPC compran medidores de flujo en grandes cantidades para líneas de proceso, y los OEM integran medidores de flujo en patines y equipos empaquetados. Ambos grupos necesitan instrumentos consistentes y repetibles entregados a tiempo con documentación clara. El enfoque de dimensionamiento basado en ingeniería utilizado por proveedores como VNER es fundamental en este segmento: el proveedor calcula el rango de flujo esperado, la caída de presión y la precisión basándose en los datos del proceso, en lugar de simplemente citar un modelo de catálogo. Los ingenieros de EPC también necesitan saber qué unidades genera el medidor, cómo se comunica con el sistema de control y cómo el proveedor respalda la puesta en servicio y la calibración. En ningún otro lugar esto es más visible que cuando se debe medir el mismo caudal másico en múltiples industrias de procesos. el industrias de proceso Los equipos atendidos por este equipo comparten un requisito común: la salida del flujo debe ser trazable a la masa, ya sea que el fluido sea gas, líquido o lodo. Guía específica de ingeniería para proyectos EPC y OEM Hojas de datos y solicitudes de tamaño. Cuando se especifica un medidor de flujo, la hoja de datos debe contener el nombre del fluido, la composición, la presión y temperatura de funcionamiento, la densidad, la viscosidad, la caída de presión permitida, el tamaño de la tubería, el rango de flujo, la precisión requerida y las señales de salida. No basta con declaraciones vagas como "apto para gas natural". El ingeniero debe proporcionar caudales mínimos y máximos. Para un medidor de flujo másico, el caudal máximo determina el tamaño requerido del sensor, mientras que el caudal mínimo determina si el medidor puede resolver el flujo sin erosión de la señal. Un medidor Coriolis puede tener una excelente reducción, pero a un flujo muy bajo la densidad y la estabilidad cero se convierten en factores limitantes. Criterios de selección de proveedores El proveedor deberá demostrar experiencia con la misma familia de fluidos y el mismo servicio de planta. Las instalaciones de referencia, las instalaciones de calibración y el soporte a largo plazo importan más que un gran catálogo. Compruebe si el proveedor realiza una calibración interna y qué tan trazable es esa calibración. Para los medidores Coriolis, una verificación del punto cero y una verificación de la densidad en las condiciones de operación son pruebas de aceptación útiles. Para medidores de vórtice o remolino compensados, el proveedor debe revelar la ecuación de compensación y la incertidumbre bajo cambios reales de presión operativa. Interfaz con sistemas de control. Los medidores de flujo másico suelen proporcionar una señal de 4 a 20 mA, HART, Modbus o Fieldbus. El ingeniero de control necesita saber si la señal de flujo es flujo másico o flujo volumétrico, porque de esto depende el escalado en el DCS. Para un medidor con compensación de presión y temperatura, la computadora de flujo dentro del transmisor es la que realiza la corrección de densidad y el DCS recibe el flujo másico directamente. Si el medidor proporciona solo volumen y el DCS realiza la conversión, el DCS debe tener entradas activas de presión y temperatura, y el cálculo debe verificarse con el cálculo del propio medidor en el momento de la puesta en servicio. Validación y puesta en marcha Durante la puesta en servicio, confirme que el medidor indique cero sin flujo y que el valor de ajuste esté dentro de la tolerancia del fabricante. Realice una prueba húmeda con agua si es posible o compare el medidor con un medidor de flujo calibrado existente en la misma línea. Para gases, utilice un banco de pruebas calibrado de flujo bajo o alto, si está disponible. Verifique que los sensores de presión y temperatura utilizados para la compensación estén ubicados correctamente, tengan alcances adecuados y que los valores mostrados por la computadora de flujo coincidan con un cálculo manual de densidad. Consideraciones sobre el costo del ciclo de vida El precio de compra es sólo una parte del ciclo de vida. Un medidor con poca repetibilidad puede obligar al operador del proceso a alimentar en exceso o en defecto los productos químicos, y el costo operativo puede exceder el precio del medidor en un mes. Un medidor con una caída de presión alta puede requerir una bomba más grande, lo que aumenta el consumo de energía. Un medidor que se puede verificar rápidamente y que no tiene partes móviles en contacto con el fluido generalmente tendrá un costo total menor en diez años que un medidor más barato que requiere mantenimiento frecuente. Conclusión El caudal másico es la cantidad que realmente importa en el control de procesos, la contabilidad energética y la calidad del producto. Una lectura volumétrica es útil para el dimensionamiento hidráulico y la selección de bombas, pero no puede sustituir un valor de masa a menos que la densidad sea conocida y estable. En plantas donde la presión, la temperatura o la composición varían, el único camino confiable es medir la masa directamente con un medidor Coriolis o agregar compensación de presión y temperatura a un medidor basado en la velocidad. Para los ingenieros de plantas, el hábito más importante es verificar el propósito de la medición antes de seleccionar la tecnología. Para los equipos de EPC y OEM, la clave es brindar al proveedor suficientes datos de proceso para dimensionar el medidor correctamente y confirmar las unidades de salida. Para los operadores, la lección es que una lectura de flujo másico no es un número en una pantalla; es la base del equilibrio de materia y merece la misma atención que un análisis de laboratorio. Cuando una empresa se centra en todo el camino desde el elemento sensor hasta la computadora de flujo y el sistema de control, el caudal másico se convierte en una herramienta de decisión confiable en lugar de una fuente de discrepancias diarias. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section table caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    10 Sep
    VNER · Noticias de la industria

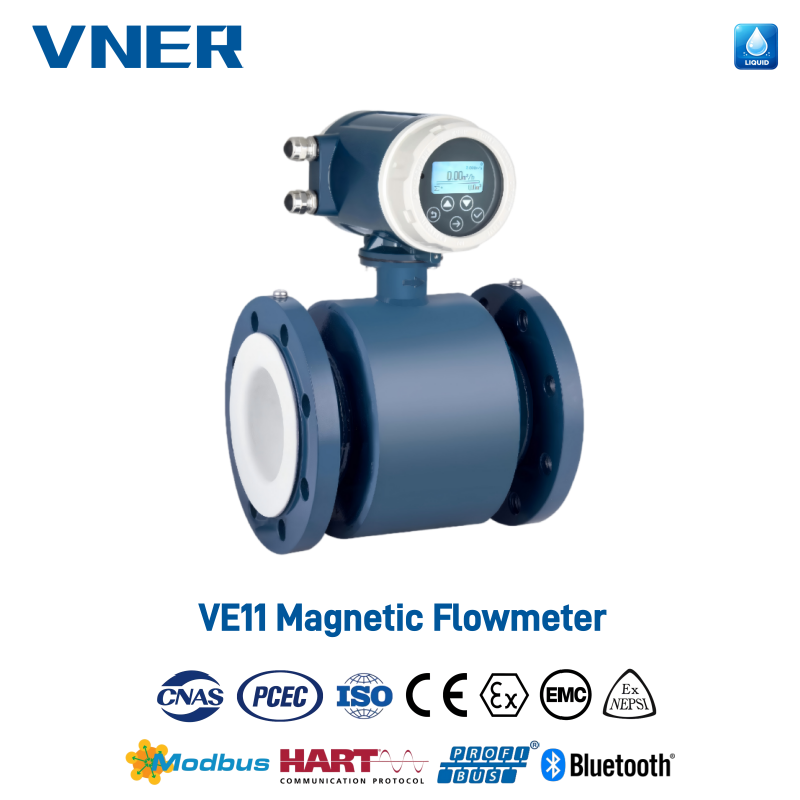

    Un ingeniero de una planta de tratamiento de agua potable vio una vez que la indicación de flujo de un medidor de flujo magnético y un medidor ultrasónico de pinza discrepaban en más de un 10 por ciento. La suposición inmediata fue que un instrumento estaba defectuoso. Después de una mirada más cercana, la causa raíz no fue un problema con el sensor. Los dos medidores utilizaban diferentes condiciones de referencia. Uno informó el volumen real de agua que se movía a través de la tubería a la temperatura de funcionamiento; el otro mostró un valor normalizado a 20 °C. La brecha entre las lecturas no fue una falla de hardware sino una discrepancia en las unidades y las condiciones de referencia. La ecuación del caudal volumétrico tiene una forma compacta, pero conlleva implicaciones que se extienden mucho más allá de la fórmula. Ya sea que esté dimensionando una bomba, verificando un balance de carbono o seleccionando un medidor de transferencia de custodia, la definición de caudal volumétrico y la forma en que se mide determinan la precisión de cada decisión posterior. La ecuación del caudal volumétrico: conceptos básicos y definiciones El caudal volumétrico es el volumen de fluido que pasa a través de un área de sección transversal determinada por unidad de tiempo. En forma matemática, se escribe como Q = V / t, donde Q es el caudal volumétrico, V es el volumen y t es el intervalo de tiempo. Esta definición es sencilla, pero no es la forma que utilizan la mayoría de los ingenieros en el trabajo. La ecuación práctica es Q = Un ×v. En esta ecuación, A es el área de la sección transversal de la tubería, conducto o canal, y v es la velocidad promedio del fluido a través de esa área. El producto del área y la velocidad da el volumen que pasa por unidad de tiempo. La ecuación es válida para cualquier fluido, ya sea líquido o gaseoso, y constituye la base de gran parte de la instrumentación de flujo. Por qué es importante la ecuación en el control de procesos El caudal volumétrico suele ser la primera variable que se mide cuando los ingenieros quieren comprender cuánto material se mueve a través de una línea. Se utiliza para controlar la dosificación de productos químicos, monitorear el consumo de agua, equilibrar los flujos de gas y determinar el rendimiento de bombas y compresores. La ecuación en sí es simple, pero puede producir resultados engañosos si el área o la velocidad no se definen correctamente. Unidades y conversiones comunes La unidad SI de caudal volumétrico es metros cúbicos por segundo (m 3 /s). En la práctica industrial, metros cúbicos por hora (m 3 /h) es más común. En los Estados Unidos, los galones por minuto (GPM) y los pies cúbicos por minuto (CFM) son estándar. Para los gases, los ingenieros suelen utilizar metros cúbicos normales por hora (Nm 3 /h) o litros estándar por minuto (SLPM). Cada unidad implica una determinada condición de referencia. Al convertir entre unidades, tenga cuidado con las dimensiones de tiempo y volumen. Por ejemplo 1 metro 3 /s = 1000 L/s = 60000 l/min = 3600 m 3 /h. Un error decimal en la conversión puede cambiar un resultado por un factor de 60. Siempre vale la pena escribir la conversión y verificar que las unidades de tiempo y volumen se cancelen correctamente. Ecuación de continuidad y conservación del volumen. Para un flujo estacionario e incompresible, la ley de conservación de la masa se simplifica a conservación del volumen. En una tubería de diferente diámetro, el caudal volumétrico es el mismo en todas las secciones transversales. Esta es la ecuación de continuidad: A 1 ×v 1 = A 2 ×v 2 . Esto tiene una consecuencia práctica. Si una tubería se reduce de un DI de 100 mm a un DI de 50 mm, la velocidad aumentará en un factor de cuatro para mantener el mismo caudal volumétrico. Un medidor de flujo instalado en la sección más pequeña verá una velocidad mucho mayor, lo que puede generar una mayor caída de presión y más ruido. Comprender la ecuación de continuidad ayuda a los ingenieros a elegir el tamaño correcto de tubería y la ubicación del medidor de flujo. Cálculo del caudal volumétrico: derivación, supuestos y ejemplos resueltos La ecuación Q = A × v se deriva integrando el perfil de velocidad sobre el área de la sección transversal. Para una velocidad uniforme, Q = A × v exactamente. Las tuberías reales tienen perfiles de velocidad que no son planos; son más altos en el centro y más bajos cerca de la pared. La velocidad promedio se define como Q/A. Entonces la ecuación es una identidad definitoria cuando se usa la velocidad promedio. Los supuestos básicos son flujo estacionario, un fluido incompresible y una sección transversal completamente llena. Para los gases, la densidad cambia a lo largo de la tubería, pero el caudal volumétrico en un punto dado todavía se define como Q = A × v en ese punto. Es por eso que se debe instalar un medidor de flujo de gas donde se conozcan o midan la presión y la temperatura. Perfiles de velocidad en tuberías reales En un flujo turbulento completamente desarrollado, el perfil de velocidad es romo; la velocidad de la línea central es aproximadamente de 1,2 a 1,3 veces la velocidad promedio. En el flujo laminar, el perfil es parabólico y la velocidad de la línea central es 2 veces la velocidad promedio. La mayoría de los caudalímetros están calibrados para leer la velocidad promedio, pero requieren un perfil suficientemente desarrollado. Si un medidor se instala demasiado cerca de un codo o válvula, el perfil puede distorsionarse y la lectura puede ser incorrecta. Ejemplo resuelto: Tubería DN80 con caudal de 3,5 m/s amemos un ejemplo concreto. Considere una tubería DN80 con un diámetro interior de 80 mm. El área A = π × d 2 /4 = 3,1416 × (0,08 m) 2 /4 = 0,00503 m 2 . La velocidad del flujo es de 3,5 m/s. Entonces Q = 0,00503 × 3,5 = 0,0176 m 3 /s. Convertir a m 3 /h: 0,0176 × 3600 = 63,4 m 3 /h. Si el fluido es agua a 20 °C y una densidad de 998 kg/m 3 , el caudal másico es 63,4 m 3 /h × 998 kg/m 3 = 63273 kg/h = 63,3 toneladas/h. Este tipo de cálculo es común en el dimensionamiento de bombas. La bomba debe seleccionarse para suministrar el caudal volumétrico requerido contra la cabeza del sistema. El caudal también determina el número de Reynolds, que afecta la caída de presión y el régimen de flujo. Tabla de conversión de unidades para caudal volumétrico Tabla 1: Conversiones de unidades de caudal volumétrico comunes De To multiplicar por m 3 /s m 3 /h 3600 m 3 /h L/min 16.667 m 3 /h GPM 4.403 CFM m 3 /h 1.699 Tenga en cuenta que estas conversiones son para el volumen real en las mismas condiciones. No tienen en cuenta los cambios de densidad. Caudal volumétrico frente a caudal másico: por qué es importante la densidad El caudal másico es la masa de fluido por unidad de tiempo y, a menudo, se escribe como ṁ. Se relaciona con el caudal volumétrico por ṁ = ρ × Q, donde ρ es la densidad del fluido en las condiciones de flujo. En las industrias de procesos, el flujo de masa es importante para los balances de energía, las reacciones y la transferencia de custodia. El volumen es importante para el tamaño de la tubería y la selección de la bomba. Los líquidos a menudo se consideran incompresibles, pero los cambios de densidad con la temperatura no son despreciables. El agua a 4 °C tiene una densidad cercana a los 1000 kg/m 3 ; a 80 °C, su densidad cae a aproximadamente 971,8 kg/m 3 . Este es un cambio de alrededor del 3%. Si un proceso espera un caudal másico fijo y un caudalímetro lee el volumen, el cálculo del flujo másico no será válido si no se tiene en cuenta la temperatura. Los gases son altamente compresibles. Un cambio del 10% en la presión absoluta puede cambiar la densidad en un 10% si la temperatura es constante. Se utilizan condiciones estándar para normalizar el flujo de gas. La conversión del flujo volumétrico real al flujo volumétrico estándar requiere la relación de densidad. La fórmula es Q_std = Q_actual × (ρ_actual / ρ_std). Por qué son importantes las condiciones de referencia estándar Diferentes industrias utilizan diferentes condiciones de referencia, como 0 °C y 101,325 kPa, o 20 °C y 101,325 kPa. Un caudalímetro que muestra metros cúbicos estándar por hora ya está realizando una corrección de densidad. Un caudalímetro volumétrico bruto sin compensación no reflejará la masa de gas que pasa por la tubería. Esta es una fuente común de confusión cuando un medidor muestra un número y los cálculos del proceso esperan otro. Para procesos donde la densidad no es constante, un caudalímetro másico Coriolis ofrece una clara ventaja porque mide el flujo másico y la densidad en un solo instrumento. Caudalímetro másico Coriolis serie AC para medición directa de caudal másico y densidad La serie AC mide el flujo másico, la densidad y la temperatura directamente basándose en el efecto Coriolis, lo que la hace ideal para procesos donde la densidad varía. Deriva flujo volumétrico en tiempo real, adecuado para transferencia de custodia y aplicaciones de control crítico. Ver producto → Cómo los medidores de flujo industriales miden el caudal volumétrico La ecuación Q = A × v se utiliza de diferentes maneras según las diferentes tecnologías de caudalímetros. Algunos infieren Q a partir de una medición de velocidad, otros capturan un volumen conocido. La siguiente es una descripción práctica de las principales tecnologías y cómo se relacionan con el caudal volumétrico. Medidores de flujo de presión diferencial Estos medidores generan una caída de presión a través de un elemento primario como una placa de orificio. El caudal volumétrico es proporcional a la raíz cuadrada de la presión diferencial. La fórmula básica es Q = K × sqrt(ΔP / ρ). El valor de K depende de la geometría, el número de Reynolds y la relación entre el diámetro del orificio y el diámetro de la tubería. Debido a que la densidad aparece en la ecuación, los cambios en la densidad del fluido afectan la lectura. En aplicaciones de gas, se debe aplicar compensación de temperatura y presión. Normas como la ISO 5167 definen la geometría requerida y las condiciones de instalación. Medidores de flujo de vórtice Un caudalímetro de vórtice utiliza un cuerpo de farol insertado en la tubería para generar vórtices alternos. La frecuencia de formación de vórtices es proporcional a la velocidad promedio del fluido. El número de Strouhal se utiliza para relacionar la frecuencia con la velocidad. La ventaja es que la frecuencia es esencialmente independiente de la densidad, lo que hace que los medidores de vórtice sean útiles tanto para líquidos como para gases. La principal limitación es la necesidad de un número de Reynolds mínimo, normalmente superior a 10.000 para un funcionamiento fiable, y un perfil de velocidad suficientemente desarrollado. También requieren una cierta cantidad de tubería recta aguas arriba y aguas abajo. Para flujos de vapor y gas de proceso, los medidores de flujo de vórtice son una opción común porque no tienen partes móviles y brindan una señal de flujo volumétrico confiable. Caudalímetro Vórtice MA80T-TP con compensación de temperatura y presión Este caudalímetro de vórtice integra medición de temperatura y presión para proporcionar flujo másico y volumétrico estándar compensado, esencial para redes de vapor y gas comprimido donde los cambios de densidad afectan la medición precisa de la energía y la asignación de costos. Ver producto → Medidores de flujo electromagnéticos Los caudalímetros electromagnéticos funcionan según la ley de Faraday. Cuando un fluido conductor fluye a través de un campo magnético, se induce un voltaje que es proporcional a la velocidad promedio. El medidor requiere que el fluido tenga una conductividad mínima, generalmente superior a 5 microSiemens por centímetro. Se utilizan ampliamente en agua, aguas residuales y lodos químicos porque no tienen partes móviles y no obstruyen el flujo. La velocidad se mide directamente y el caudal volumétrico se calcula a partir del área de la tubería. Debido a que los medidores electromagnéticos miden la velocidad directamente, producen un verdadero flujo volumétrico en la tubería bajo las condiciones de temperatura y presión existentes. Si el fluido no es conductor, se debe considerar otra tecnología. Caudalímetro electromagnético LDG Economy para líquidos conductores El LDG es un medidor magnético rentable para líquidos conductivos por encima de 5 μS/cm, sin piezas móviles y con una pérdida de presión insignificante. Es adecuado para agua, aguas residuales y lodos químicos, proporcionando un flujo volumétrico estable para el monitoreo industrial general. Ver producto → Medidores de flujo de desplazamiento positivo Los medidores de desplazamiento positivo capturan volúmenes discretos de fluido en bolsas giratorias. El caudal es proporcional al número de revoluciones. Son muy precisos para líquidos, pero tienen partes móviles y pueden ser sensibles al desgaste y a pegarse si el fluido contiene partículas. Medidores de flujo ultrasónicos Los medidores ultrasónicos utilizan ondas sonoras para medir la velocidad. Los medidores de tiempo de tránsito miden la diferencia en el tiempo de viaje del sonido en la dirección del flujo y en contra del flujo. Los medidores Doppler se basan en reflejos de partículas. No son intrusivos y pueden sujetarse con abrazaderas, pero requieren fluidos limpios o condiciones específicas de partículas. Medidores de flujo másico Coriolis Los medidores Coriolis miden el flujo másico directamente observando el cambio de fase en un tubo vibratorio. También miden la densidad, por lo que pueden proporcionar una buena estimación del flujo volumétrico. Se utilizan para transferencias de custodia de alta precisión y para fluidos que son difíciles de medir con otras tecnologías. Consideraciones de ingeniería para seleccionar un medidor de caudal volumétrico Al comprar un caudalímetro, un conocimiento sólido de la ecuación del caudal volumétrico contribuye a una selección correcta. Los siguientes factores son críticos. Propiedades de los fluidos Comience con el líquido. ¿Es conductivo? ¿Está limpio? ¿Hay sólidos? ¿Cuál es la viscosidad? ¿Cuál es la variabilidad de la densidad? Para líquidos y gases no conductores, un caudalímetro magnético no es una opción. Para fluidos sucios, un medidor de desplazamiento positivo puede no ser apropiado. Para vapor a alta temperatura, funciona un caudalímetro de vórtice. Compensación de temperatura y presión Para gases y vapor, el caudal volumétrico en condiciones reales depende en gran medida de la temperatura y la presión. Sin compensación, un medidor puede producir lecturas precisas del volumen real, pero el cálculo del flujo másico será incorrecto. Algunos medidores tienen sensores de temperatura y presión incorporados para calcular el flujo estándar. Al seleccionar un medidor, pregunte si el fabricante ofrece un paquete integrado de compensación de densidad. Precisión, repetibilidad y reducción Impacto financiero: un medidor de flujo con un error de ±0,5 % puede estar bien para el control de procesos, pero la transferencia de custodia puede requerir un ±0,1 % o mejor. La repetibilidad es a menudo más importante que la precisión absoluta para el control de procesos. El ratio de cobertura también importa. Por ejemplo, un medidor de vórtice puede tener una reducción de 30:1, mientras que un medidor de Coriolis puede alcanzar 100:1. El rango operativo debe coincidir con los extremos de flujo esperados. Caída de presión y mantenimiento Cada elemento de flujo crea una caída de presión. Un dispositivo de presión diferencial puede tener una pérdida de presión permanente elevada. Un medidor electromagnético casi no tiene pérdida de presión. Una mayor caída de presión significa mayores costos de bombeo. Los requisitos de mantenimiento también difieren: las piezas móviles en los medidores de turbina y de desplazamiento positivo necesitan mantenimiento periódico; sin piezas móviles en vórtice, electromagnéticas o ultrasónicas, significa menor mantenimiento. Requisitos de instalación Muchos caudalímetros requieren secciones de tubería rectas. Para los caudalímetros de vórtice, los requisitos típicos son 10D aguas arriba y 5D aguas abajo. Para los medidores electromagnéticos, los requisitos pueden ser ligeramente menores, pero siguen siendo importantes. Si el medidor se instala con un recorrido recto insuficiente, el perfil de velocidad puede distorsionarse y la lectura no es confiable. Costo de calibración y ciclo de vida Los mejores caudalímetros están calibrados según estándares trazables. Un fabricante con instalaciones de calibración internas puede ofrecer un proceso de calibración más confiable. El costo total del ciclo de vida incluye la compra inicial, la instalación, el mantenimiento, el tiempo de inactividad y el costo de los errores de medición. Elegir un contador demasiado barato puede provocar pérdidas importantes a largo plazo. Tabla 2: Comparación de tecnologías comunes de medición de flujo para caudal volumétrico Tecnología Precisión típica cobertura Pérdida de presión Partes móviles Placa de orificio ±1-2% 4:1 Medio-alto Ninguno Vortex ±0,5-1% 30:1 Bajo-medio Ninguno electromagnético ±0,2-0,5% 100:1 Bajo Ninguno Coriolis ±0,1-0,2% 100:1 Medio Ninguno Errores comunes al utilizar cálculos de caudal volumétrico Incluso con una comprensión correcta de Q = A × v, los errores en la aplicación de campo son comunes. Los siguientes errores pueden provocar un desperdicio de energía, productos fuera de especificaciones o disputas en la transferencia de custodia. Error 1: Ignorar la densidad en la medición de gases. Un medidor de flujo que informa el volumen real producirá números más bajos en condiciones estándar de lo esperado si la presión del gas es alta. Si el balance de masa se basa en el volumen estándar, este error es sistemático. Error 2: mezclar el flujo volumétrico real con el flujo volumétrico estándar. Un valor en Nm 3 /h no es lo mismo que m 3 /h. La diferencia puede ser un factor de 10 a alta presión. Confirme siempre las condiciones de referencia en la hoja de datos. Error 3: Instalar un medidor con recorrido recto insuficiente. Los codos y las válvulas distorsionan el perfil de velocidad. Esto puede causar que un medidor de flujo lea en exceso o en defecto porque la velocidad local en el sensor no es el promedio real. Error 4: Elegir un servicio de cobertura que no coincide con el proceso. Un medidor con una regulación estrecha puede volverse inexacto con un flujo bajo, y un medidor diseñado para un flujo bajo puede saturarse con un flujo alto. El rango de flujo debe verificarse con el mínimo y máximo del proceso. Error 5: utilizar una suposición de velocidad promedio incorrecta. Algunos caudalímetros están calibrados para un programa de tuberías específico. Reemplazar la tubería con un espesor de pared diferente cambia el diámetro interior y, por lo tanto, el cálculo del área. Un pequeño cambio en el diámetro puede producir una compensación del 2% en el caudal. Error 6: No tener en cuenta los cambios de temperatura y presión en la densidad. En una línea de gas que experimenta cambios de temperatura diurnos, el flujo volumétrico real puede cambiar en un 5% o más incluso cuando el flujo másico es constante. Si el control de proceso utiliza la señal de volumen sin corrección de densidad, el bucle de control verá fluctuaciones falsas. Aplicaciones del mundo real en industrias de procesos La ecuación del caudal volumétrico aparece en todo tipo de planta de proceso, pero el método de medición requerido depende del fluido y del trabajo. Tratamiento de aguas y aguas residuales. Las plantas de agua municipales suelen utilizar caudalímetros electromagnéticos porque el agua es conductora y el medidor no tiene partes móviles. El caudal se utiliza para controlar la dosificación de cloro y medir el caudal de entrada a la planta. Se prefiere un caudalímetro volumétrico con baja pérdida de presión para minimizar los costos de bombeo. Petróleo y gas. Las instalaciones de transmisión y producción de gas necesitan una medición precisa del flujo para la transferencia de custodia. Lo típico es un caudalímetro másico Coriolis o un caudalímetro de vórtice con compensación de temperatura-presión. El cálculo estándar incluye corrección de densidad para convertir el volumen real en volumen estándar. Los errores aquí pueden provocar pérdidas financieras importantes. Química y petroquímica. La dosificación de productos químicos a menudo implica líquidos o lodos agresivos. Los medidores electromagnéticos y Coriolis se utilizan para aplicaciones conductivas y de alta precisión. La clave es hacer coincidir los materiales humedecidos con la química del fluido. Generación de energía. El flujo de vapor se mide comúnmente con caudalímetros de vórtice porque la frecuencia del vórtice es independiente de la densidad y el medidor puede soportar altas temperaturas. El flujo de agua de alimentación de calderas a menudo se mide con dispositivos de presión diferencial o medidores Coriolis. Semiconductor y polisilicio. Los líquidos químicos ultrapuros se dosifican en pequeñas cantidades. Se prefiere el control de flujo másico porque la receta del proceso se basa en la masa, pero la ecuación de flujo volumétrico todavía se usa para dimensionar líneas y verificar velocidades. Conclusión: Poner en práctica la ecuación del caudal volumétrico La ecuación del caudal volumétrico Q = A × v es una herramienta, no una solución en sí misma. Le indica cuánto volumen se mueve a través de una tubería si conoce el área y la velocidad, pero no le dice si el volumen es el número que necesita para su proceso. La temperatura, la presión, la densidad, el perfil de velocidad y la calibración del instrumento influyen en el resultado final. Seleccionar el caudalímetro incorrecto puede costar mucho más que el instrumento. El enfoque correcto es combinar una comprensión sólida de la ecuación con un proceso de dimensionamiento impulsado por la ingeniería. VNER tiene más de una década de experiencia en medición de flujo para aplicaciones de procesos industriales e invierte en Calibración interna y procesos de calidad certificados. . Explore cómo se aplican estos principios en industrias específicas y cómo las prácticas de ingeniería de un fabricante pueden reducir su riesgo de medición. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    08 Sep
    VNER · Noticias de la industria

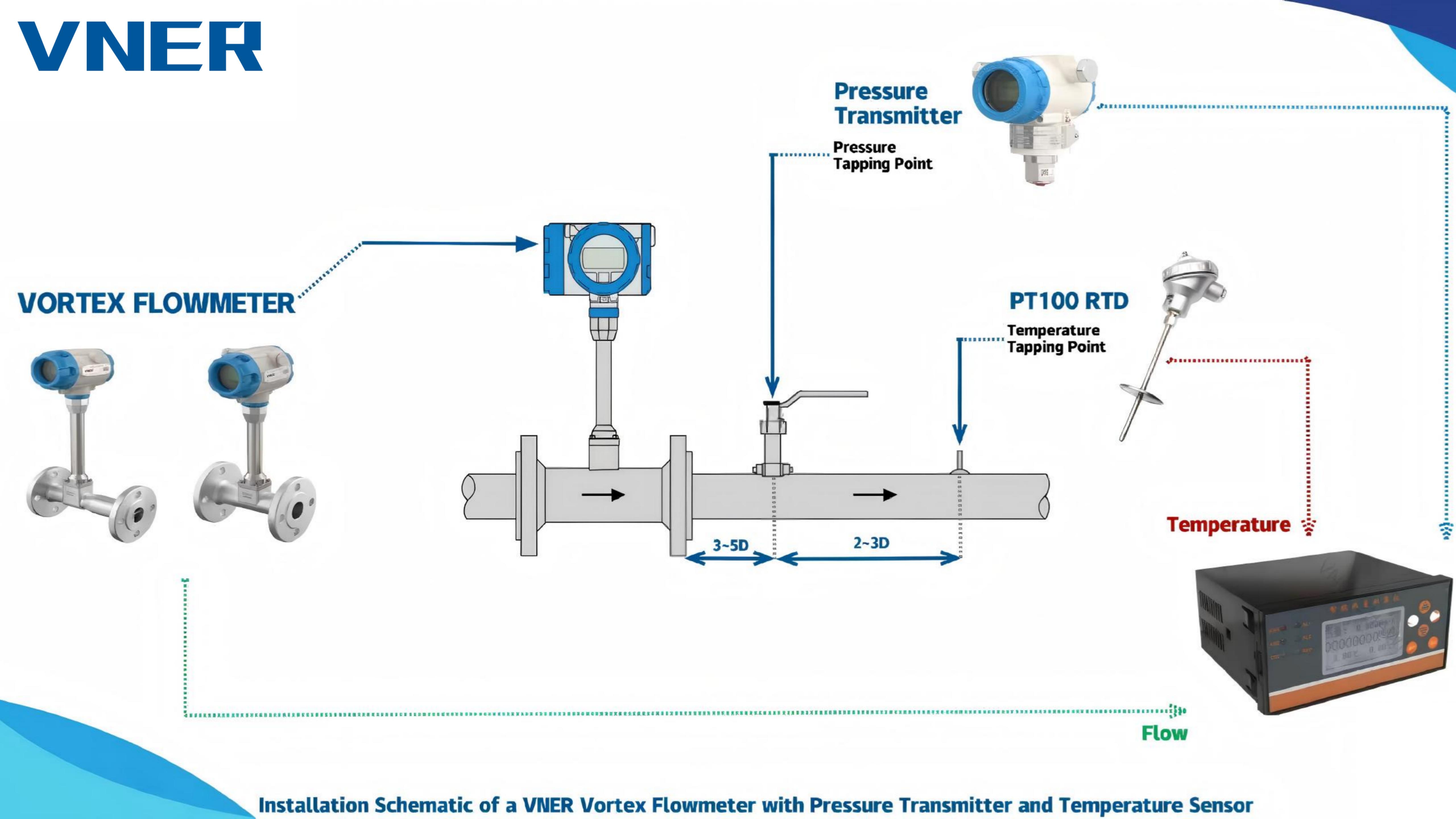

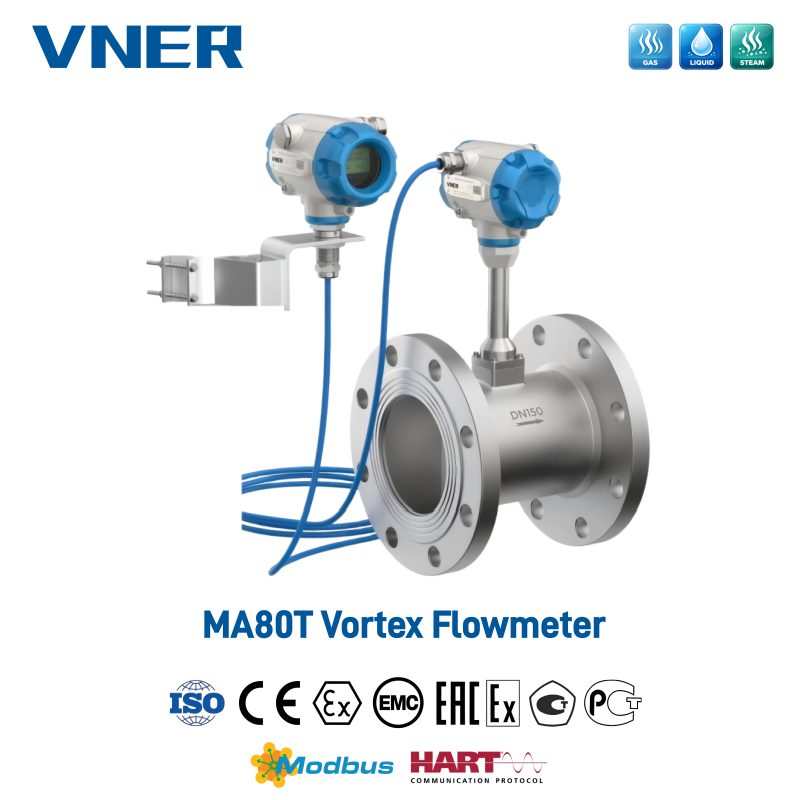

    Una instalación petroquímica en el este de China operó dos medidores de flujo en serie en el mismo cabezal de vapor saturado: un medidor de vórtice aguas abajo y un medidor de flujo másico Coriolis aguas arriba. Durante un mes completo, los instrumentos se siguieron entre sí con una precisión del dos por ciento. Luego, la planta cambió la carga de vapor, la presión del cabezal cayó casi cuatro bares durante un fin de semana y las dos lecturas divergieron en un once por ciento. El medidor de vórtice, un dispositivo volumétrico, aplicaba una densidad fija que había sido programada en el momento de la puesta en servicio. El medidor Coriolis medía la masa directamente. Ninguno de los medidores estaba defectuoso. El error fue conceptual: la planta había tratado una lectura de volumen como si fuera una lectura de masa sin volver a examinar la densidad. Todo ingeniero que haya trabajado con instrumentación de flujo se ha encontrado con alguna versión de este problema. La relación entre el caudal másico y el caudal volumétrico parece engañosamente simple: una ecuación, un valor de densidad. Pero la densidad rara vez es lo que dice la placa de identificación. Realizar una conversión incorrecta distorsiona los balances de materiales, socava la contabilidad de vapor y energía, desperdicia energía y, en casos extremos, puede llevar un proceso a un estado operativo inseguro. Este artículo explica lo que realmente le dice cada caudal, cómo convertir entre ellos, qué sucede con la densidad en condiciones de proceso reales, qué tecnologías de instrumentos miden la masa directamente y cuáles miden el volumen, y cómo hacer la selección correcta para su servicio. La conclusión inicial: el flujo másico es la cantidad físicamente conservada sobre la que se basan la economía y la seguridad del proceso; El flujo volumétrico es un indicador conveniente que solo es confiable cuando la densidad se conoce, es estable y se aplica correctamente. Caudal másico y caudal volumétrico: lo que realmente le dice cada cantidad El caudal másico es la masa de fluido que cruza una sección transversal determinada por unidad de tiempo. En la práctica industrial se expresa en kilogramos por hora, toneladas por hora o libras por minuto. La masa se conserva en cualquier proceso ordinario: no puede crearse ni destruirse mediante cambios de presión, temperatura o fase. Si un proceso parece estar perdiendo o ganando masa, lo que en realidad se está viendo es un cambio en el inventario, no un cambio en el número de masa en sí. El caudal volumétrico es el volumen de fluido que cruza una sección transversal por unidad de tiempo, en metros cúbicos por hora o litros por minuto. El volumen no se conserva. El mismo kilogramo de gas que ocupa un metro cúbico a presión atmosférica ocupa una fracción de ese volumen a mayor presión. Una bomba que entrega un volumen constante por revolución entregará caudales másicos muy diferentes dependiendo de la densidad del fluido que ingresa. La consecuencia práctica es simple y a menudo se pasa por alto: cuando la pregunta sobre el proceso se formula como "cuánto material se produce, consume o transfiere", la respuesta corresponde a una base masiva. Cuando la pregunta es "qué tan rápido se está llenando este tanque" o "cuál es el flujo en esta tubería de agua", una base volumétrica es natural y apropiada. Confundir los dos no es un problema de unidades; es un problema de significado. El flujo másico se conserva a pesar de los cambios de temperatura y presión; el flujo volumétrico no lo es, y es exactamente por eso que la conversión requiere densidad. Cantidad Unidades industriales comunes ¿Conservada cuando cambia la densidad? Responde directamente Tasa de flujo másico kg/h, t/h, lb/min si ¿Cuánto material se está moviendo realmente? Caudal volumétrico m 3 /h, l/min, gpm No ¿Cuánto volumen de tubería pasa por hora? Las dos cantidades están conectadas por la densidad. Para obtener el flujo másico a partir del flujo volumétrico, multiplique por la densidad del fluido en las condiciones de operación del medidor. Para obtener flujo volumétrico a partir de flujo másico, divida por esa misma densidad. La aritmética es trivial. El problema de ingeniería es determinar qué valor de densidad utilizar, y ahí es donde comienzan la mayoría de los errores del mundo real. La fórmula de conversión: una ecuación, un truco Donde ṁ es el caudal másico, Q es el caudal volumétrico y ρ es la densidad del fluido, la relación es: ṁ = Q × ρ , y por lo tanto Q = ṁ / ρ Primero trabaje con un ejemplo líquido. El agua a 20 °C tiene una densidad de aproximadamente 998 kg/m 3 . Una línea que lleva 20 m 3 Por lo tanto, /h de agua transporta 20 × 998 = 19.960 kg/h, o casi 20 toneladas por hora. Debido a que la densidad del agua cambia lentamente con la temperatura, esta conversión sigue siendo válida durante años cuando la temperatura es estable. Tomemos ahora un ejemplo de gas. El aire a 25 °C y presión atmosférica tiene una densidad de aproximadamente 1,18 kg/m 3 . Veinte metros cúbicos por hora de ese aire equivalen sólo a unos 24 kg/h. Comprime el mismo aire a 6 bar absolutos y la densidad aumenta a aproximadamente 7,1 kg/m3. 3 ; el mismo caudal volumétrico representa ahora unos 142 kg/h. El volumen no cambió, pero la masa transportada se multiplicó por seis. Cualquiera que convirtiera la primera condición con la segunda densidad, o viceversa, estaría equivocado en cientos de por ciento. Ése es el truco del título de esta sección: el factor de conversión es en sí mismo una variable. Para líquidos varía lentamente. En el caso de los gases, varía con cada cambio de presión y temperatura. En el caso del vapor, puede variar drásticamente en un rango de presión modesto. Hay un segundo problema relacionado con las convenciones de presentación de informes. En la práctica del gas natural y del aire comprimido, los caudales suelen expresarse en metros cúbicos normales por hora (Nm 3 /h) o metros cúbicos estándar por hora (Sm 3 /h). Estos no son caudales volumétricos reales en las condiciones de la línea. Son caudales másicos expresados ​​como el volumen que ocuparía el gas en unas condiciones de referencia fijas: 0 °C y 1,01325 bar para metros cúbicos normales, o 15 °C o 20 °C a la misma presión para metros cúbicos estándar. Un número reportado como 10.000 Nm 3 /h es un flujo másico de aproximadamente 7.500 kg/h para una composición típica de gas natural, independientemente de la presión real en la tubería. Por lo tanto, la conversión entre volumen real, volumen normal y masa requiere que tanto la condición de referencia como la condición de operación real se indiquen correctamente. Densidad: el puente que se mueve La densidad es masa por unidad de volumen. Su comportamiento en condiciones de proceso determina cuánto error se absorbe cuando se utiliza una lectura volumétrica como sustituto de la masa. Las diferentes familias de fluidos se comportan de manera muy diferente y esa diferencia impulsa toda la lógica de selección de instrumentos que se describe más adelante en este artículo. Los líquidos son casi incompresibles, pero se expanden térmicamente. El agua pierde aproximadamente el 0,03 por ciento de su densidad por grado Celsius en el rango de 10 a 60 °C; el intervalo completo de 10 °C a 50 °C cambia la densidad en aproximadamente un 1,2 por ciento. Esto suena pequeño y muchas veces lo es. Pero en 1.000 m 3 /h línea de agua, un error de densidad del 1,2 por ciento equivale a 12 toneladas por hora de error oculto. Los hidrocarburos se expanden más: el diésel ligero cambia su densidad en poco más del 2 por ciento entre 15 °C y 40 °C. Para la transferencia de custodia de combustibles líquidos, un error del 2 por ciento es totalmente significativo, razón por la cual la densidad se mide, no se asume, en patines de medición. Los gases se comportan según la ley de los gases ideales en una primera aproximación: ρ = P × M / (R × T), donde P es la presión absoluta, T es la temperatura absoluta, M es la masa molar y R es la constante universal de los gases. Al duplicar la presión absoluta se duplica la densidad. El aumento de la temperatura absoluta de 280 K a 320 K reduce la densidad en un 12,5 por ciento. Un gas real se desvía de la ley ideal, y esa desviación es capturada por el factor de compresibilidad Z, pero la conclusión cualitativa permanece sin cambios: la densidad del gas cambia mucho cada vez que cambia la presión o la temperatura. Steam es un caso especial. La densidad del vapor saturado es una función pronunciada de la presión. Entre abdominales de 5 barrasolutos y abdominales de 10 barrasolutos, la densidad del vapor saturado casi se duplica, de aproximadamente 2,67 a aproximadamente 5,15 kg/m3. 3 . Un medidor volumétrico de vapor calibrado en la condición más baja subestimará el flujo másico en casi un 50 por ciento cuando llegue la condición más alta. Densidad de fluidos comunes en diferentes condiciones; el cambio porcentual muestra hasta qué punto se desplazará un factor de conversión fijo. fluido Condición A Densidad A Condición B Densidad B Cambiar agua 10 °C, 1 barra 999,7 kg/m 3 50 °C, 1 barra 988,0 kg/m 3 -1,2% Diésel ligero 15 °C, 1 barra 835 kg/m 3 40 °C, 1 barra 816 kg/m 3 -2,3% aire 20 °C, 1,013 bares abs 1,205 kg/m 3 20 °C, 6 bares abs 7,14 kg/m 3 492% vapor saturado 5 bar abs 2,67 kg/m 3 10 bar abs 5,15 kg/m 3 93% gas natural 1,013 bares abs, 20 °C 0,72 kg/m 3 20 bares abs, 20 °C ≈15,3 kg/m 3 2030% El patrón es consistente. Para líquidos, una densidad fija puede ser aceptable en un margen de temperatura estrecho. En el caso de los gases y el vapor, prácticamente nunca lo es. Por qué los procesos industriales se basan en el flujo másico Si examina los cálculos de ingeniería que respaldan una planta de proceso típica, casi todos se basan en la masa. Las excepciones son las pocas aplicaciones, que se analizan en la siguiente sección, en las que el volumen es la unidad comercial natural. Comprender por qué la masa domina la medición del flujo explica por qué la selección de instrumentos es a menudo una decisión sobre medir la masa directamente o reconstruirla a partir del volumen. La combustión y la liberación de energía son los ejemplos más claros. Una caldera, un horno o una turbina de gas necesita una relación aire-combustible controlada, y esa relación es una relación de masas, no de volúmenes. Un cambio en la presión del gas combustible que pasa desapercibido cambiará la masa de combustible entregada para la misma lectura volumétrica, cambiando la estequiometría, alterando la temperatura de la llama, aumentando las emisiones y reduciendo la eficiencia. Los operadores que siguen únicamente el flujo volumétrico del aire de combustión y del combustible están efectivamente ciegos a estos cambios. Los sistemas de vapor distribuyen energía y la energía del vapor es transportada por su masa. Una tonelada por hora de vapor saturado a 8 bar libera del orden de dos tercios de megavatio de calor de proceso útil cuando se condensa. Por lo tanto, un error del 10 por ciento en la lectura del flujo másico de vapor es un error del 10 por ciento en el balance energético de la planta, lo que aparecerá como una brecha inexplicable en los informes de eficiencia de la caldera o en el balance de retorno de condensado. La estequiometría de las reacciones químicas proporciona una tercera razón. Una alimentación del reactor formada por dos corrientes separadas se mezcla según relaciones molares. Los moles son masa dividida por el peso molecular. Si el sistema de alimentación mide un componente por volumen y la densidad varía, la relación molar cambia y el reactor puede producir un producto fuera de especificación, desperdiciar un catalizador costoso o permitir reacciones secundarias peligrosas. Los balances de materiales, la contabilidad de rendimientos y el control de pérdidas también requieren masa. Una planta que cierra balances de masa mensuales utiliza los totales para detectar fugas, robos, alteraciones en los procesos y errores contables. Esas balanzas concilian masas, no volúmenes, porque sólo se conserva la masa. Una lectura volumétrica que ingresa a la balanza sin una densidad válida produce una ganancia o pérdida fantasma que consume días de investigación. Finalmente, los sistemas de seguridad se dimensionan en función de la masa. Las válvulas de alivio de presión y los cabezales de antorcha deben manejar el flujo másico que puede generar el peor escenario creíble. Dimensionar los dispositivos de alivio a partir de lecturas volumétricas sin una densidad precisa es un camino rápido hacia un sistema de alivio de tamaño insuficiente y una brecha grave en las capas de protección de la instalación. Cuando el flujo volumétrico es la medida correcta El flujo másico no siempre es la cantidad que necesita. Reconocer las aplicaciones volumétricas legítimas evita gastar demasiado en instrumentos masivos y mantiene la ingeniería honesta. Las redes de agua y aguas residuales son la categoría más grande. Los sistemas de distribución se facturan por volumen, los tanques se dimensionan por volumen y las curvas de bombeo se publican por volumen. La variación de la densidad del agua en un rango operativo normal es lo suficientemente pequeña como para ignorarla en todos los balances de masa, excepto en los más rigurosos. Las líneas municipales de agua, agua de refrigeración y aguas residuales están bien servidas mediante medidores electromagnéticos o ultrasónicos que leen directamente el volumen. El llenado y la dosificación de lotes forman una segunda categoría. Cuando el objetivo es llenar un recipiente hasta un cierto nivel o entregar un volumen definido de líquido a un reactor, la lectura del volumen en sí es el objetivo del proceso. La masa del lote se puede calcular posteriormente a partir de la densidad de la mezcla preparada. Una tercera categoría es el flujo de gas en servicios donde se controlan la presión y la temperatura. Los sistemas de aire comprimido que funcionan desde un receptor a presión regulada tienen una densidad casi constante durante horas seguidas. Un medidor de turbina o un medidor de vórtice con un único valor de densidad de punto de ajuste puede proporcionar información de monitoreo completamente adecuada para una red de compresores de aire. Caudalímetro de turbina de gas serie LWQ para flujos estables de gas seco Diseñado para gases limpios y secos en condiciones estables, este medidor de turbina ofrece lecturas volumétricas repetibles con baja pérdida de presión y admite flujo compensado cuando se combina con sensores de temperatura y presión. Ver producto → Para flujos de gas limpios y secos en condiciones estables, el medidor de flujo de turbina de gas LWQ de VNER demuestra el valor de mantener la medición simple: baja pérdida de presión, lecturas de volumen repetibles y mantenimiento mínimo. Cuando el proceso garantiza una presión y temperatura estables, un único valor de densidad aplicado en el sistema de control convierte esa lectura de volumen en masa con una precisión aceptable para fines de monitoreo. La frase clave es "condiciones estables". En el momento en que varía la presión del suministro de gas, la conversión de densidad única deja de ser válida. Medición de masa directamente con medidores de flujo Coriolis Cuando el coste de un error de densidad es alto, la solución más limpia es medir la masa directamente. El caudalímetro Coriolis es el estándar industrial para la medición directa de masa. Cómo funciona un medidor Coriolis Un medidor Coriolis contiene uno o dos tubos rectos o curvos a través de los cuales fluye el fluido. Los tubos hacen vibrar a su frecuencia natural mediante un controlador electromagnético. Cuando un fluido se mueve a través de un tubo vibratorio, experimenta una aceleración de Coriolis, que distorsiona la oscilación del tubo de una manera proporcional al caudal másico. Los sensores en dos puntos del tubo detectan este cambio de fase y lo traducen en una lectura de masa. La física de la medición no depende de la densidad, temperatura, presión o perfil de flujo del fluido, que es lo que hace que la tecnología esté inherentemente basada en masa. La misma frecuencia de oscilación también revela la masa dentro del tubo, lo que le da al medidor una salida de densidad continua como subproducto. Esta salida de densidad suele tener una precisión de unas pocas décimas de porcentaje y puede usarse para monitorear la concentración, detectar un cambio de producto o convertir el flujo másico medido en un flujo volumétrico en condiciones de línea. Fortalezas y limitaciones en la práctica Las fortalezas de los medidores Coriolis explican su uso generalizado en transferencia de custodia y servicio de procesos críticos: sin partes móviles, sin requisitos de funcionamiento directo ascendente o descendente, una amplia relación de reducción y una precisión típica de 0,1 a 0,2 por ciento de la tasa en medidores industriales bien aplicados. Se sienten igualmente cómodos con líquidos, lodos y gases densos. Las limitaciones tienen menos que ver con la medición y más con la aplicación: un medidor Coriolis introduce una caída de presión porque el flujo se fuerza a través de una restricción; el costo aumenta marcadamente con el tamaño de la línea; y el cuerpo del medidor debe estar adecuadamente soportado para evitar transmitir vibraciones externas a la medición. En servicios de alta temperatura, se requiere una especificación cuidadosa del material del tubo de flujo y de la electrónica. Caudalímetro másico Coriolis serie AC para medición directa de masa y densidad Este medidor Coriolis proporciona flujo másico, densidad y temperatura reales desde un solo instrumento, lo que lo hace adecuado para la dosificación de productos químicos y el control de procesos donde fallan los supuestos de densidad. Ver producto → El caudalímetro másico Coriolis de la serie AC de VNER ilustra la forma práctica de esta tecnología en las plantas modernas. Ofrece una lectura de masa, una lectura de densidad y una lectura de temperatura reales desde un solo instrumento, y se especifica comúnmente para aplicaciones de dosificación de productos químicos, control de procesos y medición de combustible donde se sabe que la suposición de densidad es falsa. Una explicación más detallada del principio de medición está disponible en este artículo sobre cómo funcionan los medidores de flujo másico Coriolis . Para el ingeniero que se ocupa de la discrepancia en la línea de vapor descrita al comienzo de este artículo, un medidor Coriolis elimina el problema desde su origen: no se supone ninguna densidad, porque no se necesita ninguna para el cálculo de la masa. Si posteriormente se requiere un número volumétrico para el informe, la salida de densidad del medidor realiza la conversión inversa. Un instrumento cubre ambas direcciones de la relación masa-volumen. Medición de volumen con compensación de temperatura y presión Los medidores Coriolis están económicamente justificados para muchas aplicaciones, pero no para todas. Una gran línea de agua, una extensa red de distribución de aire o un proceso donde la precisión requerida es de un pequeño porcentaje no necesita un medidor de masa que cueste muchas veces más que la alternativa. En esos servicios, la solución convencional es un contador volumétrico más un cálculo de densidad. El concepto es sencillo: el medidor mide el volumen, dos o tres transmisores miden la presión y la temperatura reales en el medidor, y una computadora de flujo o sistema de control calcula la densidad a partir de esos valores. Para un gas el cálculo es: ṁ = Q × P × M / (Z × R × T) con P y T medidos en la ubicación del medidor y convertidos a unidades absolutas. Para el vapor, la densidad proviene de una formulación de mesa de vapor que utiliza la presión medida para vapor saturado, o la presión y temperatura para vapor sobrecalentado. ¿Qué tan bueno es este enfoque? Con un medidor de vórtice o remolino en buen estado, un transmisor de presión calibrado a más del 0,5 por ciento del span, una sonda de temperatura con un error inferior a un kelvin y una composición de fluido que se mantiene constante, la incertidumbre del flujo másico resultante suele estar en el rango de 1,5 a 3 por ciento de la lectura. Esto es adecuado para el monitoreo interno de la eficiencia, la asignación entre unidades de proceso y la mayoría de los informes regulatorios. No es adecuado para la transferencia de custodia fiscal, donde comúnmente se requieren incertidumbres del orden del 0,5 por ciento. Las suposiciones importan. El fluido debe ser monofásico y homogéneo: el vapor húmedo alterará por completo el cálculo de la densidad. La presión utilizada en el cálculo debe ser la presión en el elemento volumétrico, no en un punto de toma cincuenta metros aguas abajo después de una válvula de control. El sensor de temperatura debe insertarse a la profundidad correcta. Y hay que verificar la composición, porque la masa molar M aparece directamente en la fórmula de densidad. Caudalímetro de turbulencia serie SA80T-TP con compensación integrada Este caudalímetro de turbulencia integra sensores de temperatura y presión en un solo cuerpo, lo que permite la compensación de densidad en tiempo real para la salida de flujo másico en aplicaciones de medición de energía de vapor y gas comprimido. Ver producto → VNER aborda el desafío de la integración con su medidor de flujo de turbulencia compensado por temperatura y presión serie SA80TTP. El medidor de remolino mide el flujo volumétrico a través de la precesión de un vórtice, y la variante SA80TTP agrega un puerto de presión integrado y un sensor de temperatura en el mismo cuerpo, por lo que el cálculo de compensación utiliza las condiciones reales del proceso en el punto de medición. Un instrumento se integra en la línea y ofrece una salida de flujo másico compensado sin el mosaico habitual de transmisores y líneas de impulso montados por separado. En servicios como la distribución de vapor saturado y las redes de gas comprimido, este tipo de medidor se ha convertido en el caballo de batalla de la contabilidad energética de las plantas. Cómo elegir: masa directa o volumen compensado La elección entre medir la masa directamente y medir el volumen con compensación se reduce a un pequeño conjunto de preguntas. Responderlas antes de la compra evita los dos errores de especificación más comunes: comprar un medidor de masa para un servicio que no lo necesita y comprar un medidor volumétrico simple para un servicio que sí lo necesita. ¿Cuál es el fluido y cuánto puede cambiar su densidad a lo largo de la envolvente operativa? Agua a temperatura estable: riesgo casi nulo. Vapor saturado de 3 a 10 bar: enorme. ¿Qué precisión requiere realmente la aplicación? Una tolerancia del 5 por ciento para un monitor de aire de combustión de una caldera es diferente de un requisito del 0,3 por ciento para la carga de producto. ¿Cuál es la consecuencia de equivocarse? Los informes distorsionados y la ineficiencia son una cosa; un cálculo de alivio insuficiente o una transferencia de custodia rechazada es otra. ¿Cuál es el costo total de propiedad, incluida la pérdida de presión, la calibración y el mantenimiento, no solo el precio de compra? Comparación de medición de masa directa y medición volumétrica compensada para servicios industriales típicos. Criterio medidor de masa coriolis Contador volumétrico con compensación T/P Principio de medición Masa directa de la fuerza de Coriolis Volumen procedente de vórtice, remolino o turbina; densidad calculada a partir de T y P Precisión de masa típica 0,1-0,2% de la tasa 1,5-3% de la lectura Manejo de densidad Medido continuamente Calculado; La composición debe ser fija. Caída de presión Moderado a alto Bajo a moderado Requisito de ejecución directa Ninguno Generalmente especificado Partes móviles Ninguno Turbina: giratoria; vórtice y remolino: ninguno El mejor servicio equipado Densidad variable, fiscal, proceso crítico Redes estables de gas/vapor, monitorización Perfil de costos Mayor costo inicial, bajo mantenimiento Menor costo inicial, calibración periódica del transmisor T/P Dos criterios adicionales pertenecen al proceso de especificación. Primero, la capacidad de calibración: un medidor de masa es tan bueno como el circuito de calibración en el que se verificó. En segundo lugar, el soporte de ingeniería: un proveedor que dimensiona los instrumentos basándose en datos de proceso reales, en lugar de una tabla de catálogo, tiene muchas más probabilidades de entregar un medidor que cumpla con la precisión de servicio declarada. VNER describe su enfoque de dimensionamiento basado en ingeniería en su Acerca de la página , y el valor práctico se muestra en detalles como seleccionar la sección de flujo correcta, establecer el límite de flujo bajo y especificar el modelo de densidad correcto para el cálculo de compensación. Ejemplos resueltos: conversión de volumen a masa en servicios reales Los ejemplos numéricos anclan los conceptos. Los siguientes tres casos representan las tareas de conversión más comunes en la práctica de las plantas. Vapor saturado Un medidor de vórtice en una línea de vapor saturado marca 8.000 m 3 /h a 7 bar absolutos. La temperatura de saturación es de aproximadamente 165 °C y la densidad de la mesa de vapor es de 3,67 kg/m3. 3 . El flujo másico es 8.000 × 3,67 = 29.360 kg/h. Si la planta hubiera mantenido una densidad fija de 2,16 kg/m 3 Desde un punto de funcionamiento anterior de 4 bares, el flujo másico calculado sería de 17.280 kg/h, subestimando la masa real en un 41 por ciento. Un balance de vapor basado en ese número mostraría una pérdida masiva e imposible. Gas natural a presión elevada Un tramo de contador DN100 transporta gas natural a 20 bar absolutos y 25 °C. La velocidad promedio es de 10 m/s. El área de la sección transversal es π × (0,1)² / 4 = 0,00785 m², por lo que el flujo volumétrico es 10 × 0,00785 × 3,600 = 283 m 3 /h. Con una masa molar de 17,2 kg/kmol, un factor de compresibilidad Z de 0,92 a 20 bar y 25 °C, y la constante universal de los gases de 8.314 J/(kmol·K), la densidad es (20 × 10⁵ × 17,2) / (0,92 × 8.314 × 298,15) ≈ 15,1 kg/m 3 . El flujo másico es 283 × 15,1 = 4273 kg/h. En metros cúbicos normales, es decir 4.273 / 0,72 ≈ 5.900 Nm 3 /h. El error que se debe evitar es multiplicar el volumen real por la densidad normal: 283 × 0,72 = 204 kg/h, un error de más del 95 por ciento. Hidrocarburo líquido a temperatura cálida Un medidor de turbina mide 120 m 3 /h de diésel a 35 °C. La densidad a 15 °C es 840 kg/m 3 ; a 35 °C es aproximadamente 824 kg/m 3 . El flujo másico real es 120 × 824 = 98,880 kg/h. Utilizando la densidad fija de 15 °C se obtendrían 100.800 kg/h, una exageración del 1,9 por ciento. Más de 10.000 toneladas mensuales de transferencia, es decir, aproximadamente 190 toneladas de error de facturación en una dirección u otra dependiendo de la densidad que requiera el contrato comercial. Errores comunes que aparecen en las auditorías y la resolución de problemas Años de auditorías de plantas revelan que los mismos errores de conversión se repiten en todos los sitios. Una vez que los reconoces, son fáciles de prevenir. Una densidad fija programada en el momento de la puesta en servicio y nunca revisada. La fuente de error más frecuente en los servicios de vapor y gas. La presión de operación aumenta, le sigue la densidad del fluido y la lectura de masa permanece anclada al valor anterior. Presión manométrica utilizada cuando se requiere presión absoluta. La ecuación de la densidad se basa en la presión absoluta. El uso de presión manométrica en un proceso de 7 bar exagera la densidad en aproximadamente un 14 por ciento porque falta la línea base atmosférica. Condiciones de referencia mixtas en los informes. Los metros cúbicos normales (0 °C, 1,01325 bar) y los metros cúbicos estándar (15 °C o 20 °C) parecen similares en una etiqueta DCS, pero la diferencia entre ellos es de aproximadamente el 5 por ciento en masa para el mismo valor numérico. Presión medida en el lugar equivocado. Cuando el transmisor está aguas abajo de una válvula de control o un filtro, el cálculo de densidad utiliza una presión que no representa el fluido en el elemento medidor. Se ignora la deriva de la composición. El biogás, el gas de digestor y el gas combustible de refinería cambian de composición con el tiempo. Una masa molar fija en el cálculo de la densidad distorsiona silenciosamente el flujo másico. El vapor húmedo se trata como vapor saturado. El vapor con un 90 por ciento de calidad tiene aproximadamente un 10 por ciento menos de densidad que el vapor saturado puro a la misma presión. El uso del valor de la tabla de vapor puro exagera el flujo másico en aproximadamente un 10 por ciento. El factor de compresibilidad Z se omite a presión elevada. A 60 bar, la mayoría de los gases de hidrocarburos tienen valores Z entre 0,85 y 0,92. Establecer Z igual a 1 agrega entre un 8 y un 15 por ciento de error además de cualquier otro cálculo. Cada uno de estos errores comparte una raíz común: el ingeniero que realizó el cálculo asumió que la densidad no cambia. La solución es tratar la densidad como una variable viva y verificarla periódicamente. Un método probado en el campo para lograr la conversión correcta Convierta estos conceptos en un procedimiento de trabajo repetible. La siguiente secuencia se ha probado en trabajos de puesta en servicio, resolución de problemas y auditoría en docenas de plantas. Establezca lo que realmente produce el instrumento. Lea la etiqueta del medidor, el manual y la configuración del DCS. Algunos medidores etiquetan el volumen de salida como "flujo"; otros producen masa; algo de salida ambos. Confirma antes de hacer cualquier matemática. Defina el estado del fluido en el medidor. Registre la temperatura, la presión absoluta en el elemento medidor, la fase y la composición en el momento de la verificación. Seleccione una fuente de densidad que coincida con el fluido. Para un líquido a temperatura estable, una tabla de densidad es suficiente. Para un gas, utilice la ecuación de estado con un factor Z realista. Para el vapor, utilice una formulación aprobada para mesa de vapor con presión o temperatura medidas. Convierta y verifique. Multiplique el flujo volumétrico por la densidad seleccionada para obtener el flujo másico. Cuando sea posible, compare el resultado con un balance de masa a nivel de planta, una báscula o un segundo instrumento de principio diferente. Automatiza la conversión. Las conversiones manuales en hojas de cálculo introducen errores de transcripción y rara vez se repiten con la frecuencia adecuada. Coloque el cálculo de densidad en la computadora de flujo o DCS con entradas activas de presión y temperatura. Reportar en la unidad las necesidades del negocio. Masa para el balance de materiales, volumen normal para los contratos de gas, volumen real para la capacidad del gasoducto. Indique la condición de referencia al lado del número. Vuelva a verificar a intervalos. Calibre los transmisores de presión y temperatura siguiendo el mismo cronograma que el medidor de flujo. Un sistema volumétrico compensado es tan preciso como su entrada menos precisa. Para un líquido de densidad estable con un objetivo de precisión modesto, los pasos 3 y 4 toman minutos. Para una red de gas o vapor con condiciones variables, los mismos pasos justifican la inversión en hardware de compensación o en un medidor de masa directo que elimine por completo el problema de densidad. Regrese una vez más a los dos metros de la línea de vapor. La planta podría haber manejado esa discrepancia de tres maneras: recalibrar el medidor de vórtice y volver a ingresar su densidad fija, que es un parche de corto plazo; instalar compensación de presión y temperatura en el medidor volumétrico, que es una solución duradera para monitorear la precisión del grado; o reemplácelo con un medidor de masa Coriolis, que es la solución definitiva cuando la precisión de la masa es crítica. Las tres son respuestas legítimas de ingeniería. El correcto depende del propósito de la medición. Ésa es la idea central de este artículo. La conversión de caudal másico a caudal volumétrico es una multiplicación y lo contrario es una división. La dificultad no es la aritmética; es la densidad. Un ingeniero de procesos que conozca la densidad real en el medidor, que comprenda cómo la presión, la temperatura y la composición mueven esa densidad, y que haya seleccionado un instrumento que mida la masa directamente o proporcione los datos para reconstruirla, producirá cifras confiables día tras día. Los instrumentos disponibles hoy en día tienen excelentes diagnósticos, pero no pueden compensar un concepto que estaba mal el día de su configuración. VNER fabrica ambas familias de instrumentos, desde medidores de flujo másico Coriolis de la serie AC hasta medidores de remolino y vórtice compensados, y sus ingenieros ayudan habitualmente a los contratistas de EPC, operadores de plantas y fabricantes de equipos originales a decidir qué enfoque se adapta a un proceso determinado. La decisión comienza, como debe ser, con una sola pregunta sobre la planta: ¿qué necesita saber este proceso, masa o volumen? .article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +
  • Jiangsu Vner Electronic Technology Co., Ltd.
    03 Sep
    VNER · Noticias de la industria

    Si está dimensionando un caudalímetro para una línea de vapor de 10 pulgadas, una línea de lodo que se sigue bloqueando o un patín de transferencia de custodia, la ecuación de caudal no es un ejercicio de libro de texto. La verdadera pregunta es si la ecuación en la que confía sigue siendo válida en las condiciones reales del proceso. Esa única pregunta determina si obtendrá una medición estable y repetible o años de problemas de mantenimiento. Durante más de una década, Jiangsu Vner Electronic Tecnología ha trabajado con contratistas EPC, usuarios finales y socios OEM en estos problemas exactos. Nuestro punto de partida es siempre el mismo: la ecuación del caudal es la base para la selección del instrumento, pero solo resulta útil cuando la traduces a la física que enfrentará tu medidor. Este artículo explica cómo hacer esa traducción. La ecuación del caudal que ya conoces La ecuación básica del caudal es Q = A × v. Q es el caudal volumétrico en metros cúbicos por segundo, A es el área de la sección transversal de la tubería en metros cuadrados y v es la velocidad promedio del flujo en metros por segundo. Para una tubería circular, A = π × D² / 4, donde D es el diámetro interno. Esta ecuación es más que una fórmula. Define la relación entre el tamaño de la tubería, la velocidad y el volumen de fluido que pasa por un punto determinado. También establece las restricciones para cada caudalímetro basado en velocidad que especifique. Por qué es importante la ecuación de continuidad Para un fluido incompresible, la continuidad nos da A₁v₁ = A₂v₂. Si reduce el diámetro de la tubería, la velocidad aumenta. Si lo expandes, la velocidad disminuye. Esta es la razón por la que un caudalímetro instalado en un reductor o en una tubería parcialmente llena no dará la misma lectura que en un tramo recto. La ecuación supone un área de sección transversal completa y un perfil de velocidad desarrollado. En la práctica, un caudalímetro de velocidad necesita suficiente tubería recta antes y después del medidor para permitir que el perfil se estabilice. La tolerancia suele ser de 10D en sentido ascendente y de 5D en sentido descendente, pero esto es simplemente una regla. El número real depende de los accesorios, las válvulas y el número de Reynolds. Los ingenieros de EPC a veces tratan esto como un valor predeterminado conservador; Los ingenieros de instrumentación saben que un codo doble o una válvula de control cerca del medidor pueden cambiar la precisión en varios por ciento. El caudal volumétrico y el caudal másico no son intercambiables Si necesita flujo másico, la ecuación se convierte en ṁ = ρ × A × v, donde ρ es la densidad del fluido. Esta distinción separa dos medidas fundamentalmente diferentes. El caudal volumétrico indica cuánto volumen pasa, pero no dice nada sobre la masa que importa para la combustión, la transferencia de calor, la transferencia de custodia o las reacciones químicas. En el caso de los líquidos, la densidad es generalmente estable. Sin embargo, en el caso de los gases y el vapor, la densidad cambia con la temperatura y la presión. Una lectura de flujo volumétrico a 10 bar representará una tasa de masa muy diferente a la misma lectura a 2 bar. Esta es la razón por la que los caudalímetros de gas a menudo requieren una compensación de temperatura y presión o una medición directa del flujo másico. La consecuencia práctica para los compradores es simple. Si el propósito de su proceso es el balance de energía o el balance de materiales, especifique un medidor que proporcione flujo másico. Esto significa un caudalímetro másico Coriolis o un medidor volumétrico con densidad compensada. Depender de una señal volumétrica bruta en una aplicación de presión variable es una fuente común de discrepancia entre el sistema de medición de la planta y el proceso real. Cómo los medidores de flujo industriales utilizan o desafían la ecuación del caudal Cada caudalímetro basado en la velocidad está diseñado en torno a la misma relación: variable medida → velocidad → Q = A × v. La diferencia entre tecnologías radica en cómo miden la velocidad. Caudalímetros electromagnéticos Un caudalímetro electromagnético utiliza la ley de inducción de Faraday. Un fluido conductor que se mueve a través de un campo magnético genera un voltaje proporcional a la velocidad. Dado que el área de la tubería es fija, el medidor convierte ese voltaje en un caudal volumétrico. Esto funciona bien para agua, aguas residuales y muchos lodos químicos. Requiere que el fluido tenga suficiente conductividad y una tubería completamente llena. Caudalímetro electromagnético de uso general LDG Economy para líquidos conductores Un medidor magnético rentable basado en la ley de Faraday, ideal para agua, aguas residuales y lodos químicos. No presenta piezas móviles y tiene una pérdida de presión insignificante, lo que proporciona una medición de flujo volumétrico estable para la entrada de la planta y el control del agua de refrigeración. Ver producto → Caudalímetros de vórtice Un caudalímetro de vórtice mide la frecuencia de los vórtices desprendidos de un cuerpo de acantilado. La frecuencia es proporcional a la velocidad, por lo que Q = f/K. Esta tecnología es común para vapor, gases y líquidos de baja viscosidad. Es sensible al rango del número de Reynolds y requiere suficiente tubería recta. Los medidores Vórtice son populares en las plantas de energía porque no tienen partes móviles y pueden soportar altas temperaturas cuando se combinan con el sensor adecuado. Caudalímetro Vortex MA80T-TP con compensación de temperatura y presión Diseñado para vapor y gases, este medidor de vórtice integra RTD y entrada de presión para corregir la densidad en tiempo real, entregando flujo másico y salidas de volumen estándar. Ideal para el equilibrio energético y la asignación de costes en redes de servicios públicos. Ver producto → Caudalímetros másicos Coriolis Los medidores Coriolis miden el flujo másico directamente siguiendo el cambio de fase de los tubos de medición vibratorios. Como no necesitan convertir de volumétrico a masa, se ven menos afectados por los cambios de densidad. Son el punto de referencia para la transferencia de custodia y los procesos químicos críticos. Caudalímetro másico Coriolis serie AC para medición directa de masa y densidad Utilizando el efecto Coriolis, este medidor mide directamente el flujo másico, la densidad y la temperatura con alta precisión. Adecuado para transferencia de custodia y procesos críticos donde la precisión basada en masa es esencial, incluidas aplicaciones de mezcla e inyección de productos químicos. Ver producto → Comprender esta distinción es importante porque un medidor que es preciso como dispositivo volumétrico puede ser completamente inadecuado para una aplicación masiva. Este es el primer filtro en cualquier selección de caudalímetro. Seleccionar la ecuación de caudal adecuada para su proceso La ecuación de caudal correcta no se trata sólo de la fórmula; se trata de hacer coincidir el medidor con el fluido y el proceso. La siguiente tabla ofrece una descripción general inmediata de qué esperar de cada tecnología. Comparación de tecnologías de caudalímetros comunes y su relación con la ecuación de caudal Technology Cantidad medida Relevancia de la ecuación Limitaciones típicas electromagnético Caudal volumétrico Q = A × v a través del voltaje de Faraday Requiere líquido conductor, tubería completa. Vortex Caudal volumétrico Q = f / K Requiere número de Reynolds adecuado, tubería recta Coriolis Tasa de flujo másico ṁ medido directamente, sin supuesto de densidad Caída de presión, mayor costo, sensibilidad a la vibración. Para líquidos conductores como agua, aguas residuales y la mayoría de soluciones ácidas o alcalinas, un caudalímetro electromagnético suele ser la opción más sólida. No tiene partes móviles ni obstrucciones y su precisión no depende de la viscosidad. El principal riesgo es el llenado incompleto. Si la tubería no está llena, el área utilizada en Q = A × v ya no es el área mojada real y la lectura será incorrecta. Para gases y vapor, a menudo se selecciona un medidor de vórtice porque funciona en una amplia gama de caudales sin piezas móviles. La advertencia es que el medidor debe dimensionarse para la velocidad de operación real, no para condiciones estándar o normales. Una aplicación de bajo flujo puede caer por debajo del número de Reynolds mínimo del medidor, provocando una salida de pulso errática. Cuando el balance de masa es importante, los caudalímetros Coriolis toman la iniciativa. Proporcionan una lectura de masa directa, por lo que se utilizan en transferencia de custodia, sistemas de carga e inyección de productos químicos. También le brindan al operador una visión rápida de la densidad, lo que ayuda a detectar alteraciones en el proceso. El costo es una mayor caída de presión y un peso que debe soportarse adecuadamente. Errores del mundo real que cambian la ecuación del caudal Incluso después de seleccionar el medidor correcto, los detalles de la instalación pueden alterar el comportamiento esperado. Los errores más comunes que vemos en las auditorías de campo están relacionados con los supuestos ocultos en Q = A × v. Recta corta: Una válvula o codo aguas arriba crea remolinos y un perfil de velocidad sesgado. El medidor todavía informa un número, pero no es la velocidad promedio. Burbujas de gas en líquido: En un medidor electromagnético, las burbujas de aire provocan picos e inestabilidad de la señal. En un medidor Coriolis, el gas arrastrado cambia la masa efectiva y la amortiguación, lo que requiere un diagnóstico adecuado. Tuberías parcialmente llenas: Esto es fundamental para las líneas alimentadas por gravedad. La sección transversal que fluye es más pequeña que el área de la tubería, por lo que A de la ecuación ya no es correcta. Bajo caudal a baja densidad: El gas y el vapor a baja velocidad pueden producir una señal de vórtice débil. El medidor puede caer por debajo de su umbral funcional y la linealidad se degrada. Vibración: Tanto los medidores Vortex como los medidores Coriolis son sensibles a las vibraciones mecánicas. Los soportes de montaje y las tuberías de proceso deben aislar el medidor de las bombas y compresores cercanos. Deriva de calibración: Incluso el mejor medidor se desviará. La pregunta es si tiene capacidad de calibración interna o un socio confiable para volver a verificar el medidor periódicamente. Estos errores no son exóticos. Ocurren en plantas comunes todos los días. La diferencia entre un proyecto que funciona y uno que lucha contra el control de procesos es el cuidado con el que se abordan estos factores antes de comprar el medidor. Lista de verificación del comprador para aplicaciones de medidores de flujo Cuando se siente a especificar un medidor de flujo, revise esta lista en el mismo orden. Comienza con la ecuación y termina con la experiencia en ingeniería del proveedor. Defina el valor medido. ¿Es flujo volumétrico o flujo másico? Si el objetivo es el equilibrio de masa o el equilibrio de energía, elija un medidor basado en masa o un plan para la compensación de densidad. Comprender las propiedades de los fluidos. Conductividad, viscosidad, densidad, temperatura, presión y si el fluido es líquido, gas o suspensión. Estas propiedades deciden qué tecnología puede sobrevivir. Consulte el sobre de instalación. ¿Puede proporcionar el tubo recto requerido? ¿La tubería está siempre llena? ¿Hay vibración presente? Un medidor que no se puede instalar correctamente nunca brindará la precisión indicada. Calcular la velocidad realista. Utilice A = πD²/4 y su flujo de diseño para encontrar v. Luego verifique que esté dentro del rango operativo del medidor seleccionado, no solo en el diseño máximo sino también en la reducción. Considere la pérdida de presión. Si el medidor genera una pérdida permanente alta, es posible que su bomba o compresor deba ser más grande. Este es un coste real que debería estar en la decisión de compra. Revisar el acceso de mantenimiento. ¿Puedes aislar el medidor? ¿Se puede quitar el sensor sin drenar la línea? Esto afecta el tiempo de actividad de la planta. Preguntar por la calibración. Un fabricante que cuenta con instalaciones de calibración internas y un proceso de calidad certificado le brinda más confianza en la línea base. En VNER, la calibración interna es una parte fundamental de nuestro flujo de producción. Es posible que también desee comprender cómo se proyectan los servicios del proveedor en diferentes industrias. Si se trata de petróleo y gas, petroquímica, polisilicio, energía o agua y aguas residuales, la misma ecuación de caudal se comporta de manera diferente en cada uno. Esta es la razón experiencia específica de la industria Es una ventaja práctica cuando un fabricante ha entregado cientos de instalaciones basadas en proyectos. La ecuación del caudal es donde comienza una buena medición, pero nunca es toda la historia. La fórmula se vuelve confiable solo después de hacer coincidir el medidor con el fluido, la tubería, el proceso y el propósito. Un medidor que funciona en teoría puede fallar en el campo cuando no se cumplen los supuestos detrás de Q = A × v. En Jiangsu Vner Electronic Technology, seguimos un Dimensionamiento y selección basados en ingeniería. acercarse. Esto significa que analizamos los datos de su proceso, calculamos la velocidad real y el flujo másico y solo entonces le proponemos un medidor de nuestra gama. Si se enfrenta a una aplicación de flujo difícil, la ecuación es el lugar adecuado para comenzar. Saber qué hacer con él es lo que le proporciona una medición en la que puede confiar durante años. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

    Ver más +

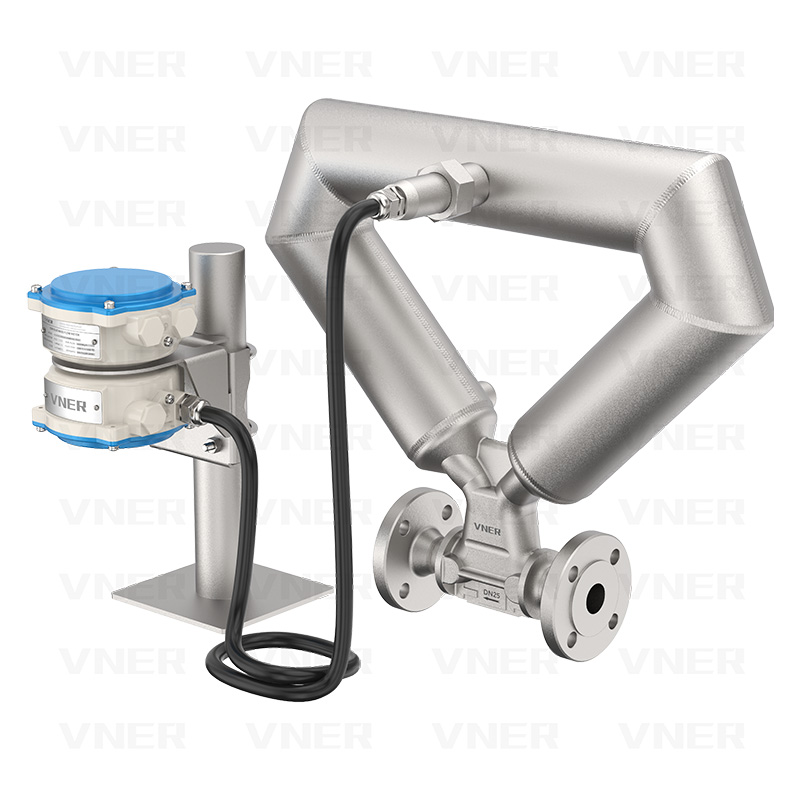

  • Jiangsu Vner Electronic Technology Co., Ltd.
    11 Aug
    VNER · Noticias de la industria

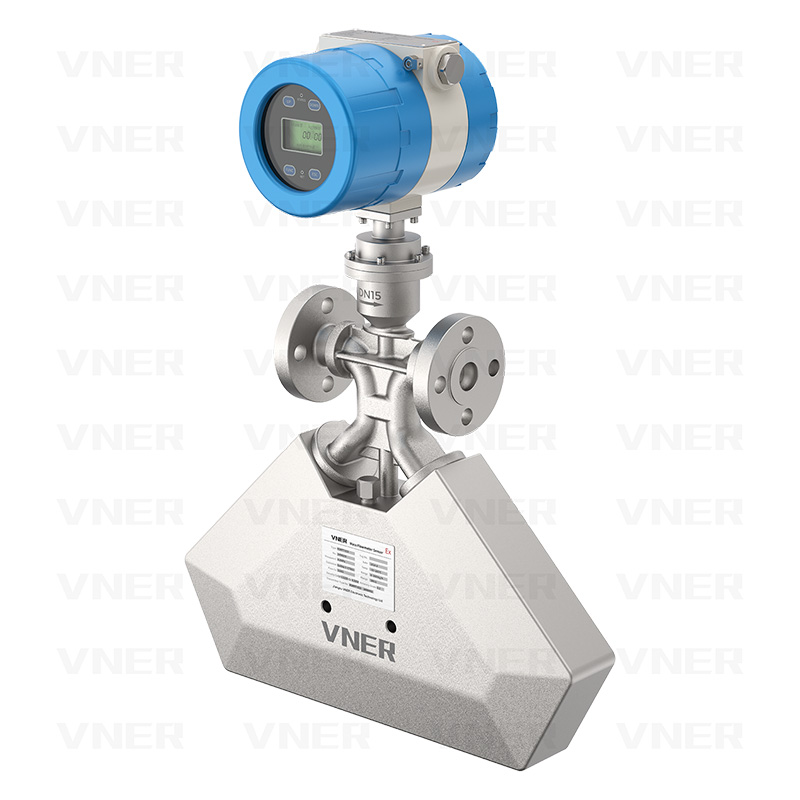

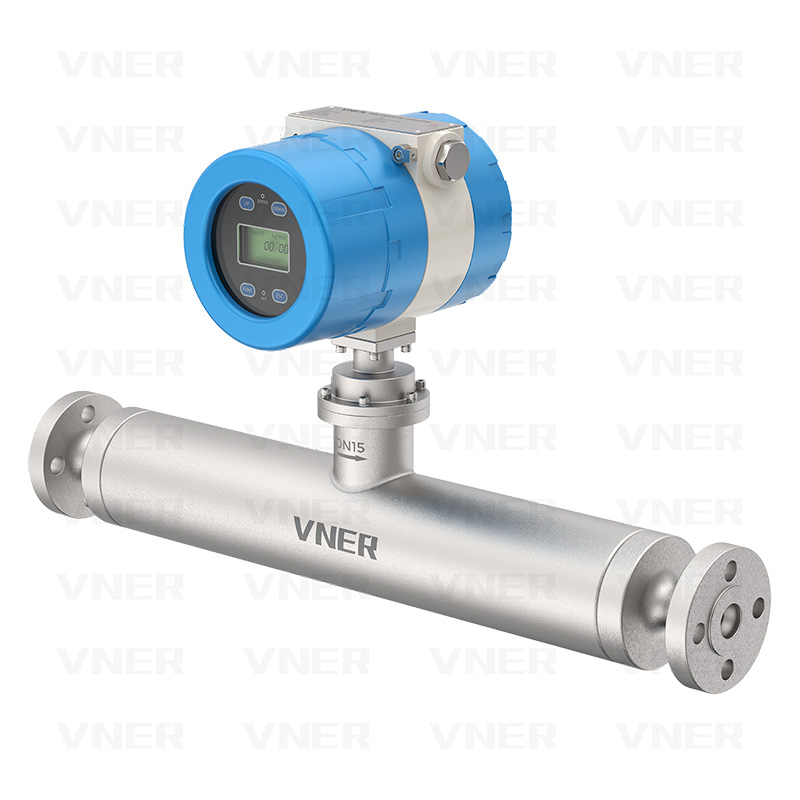

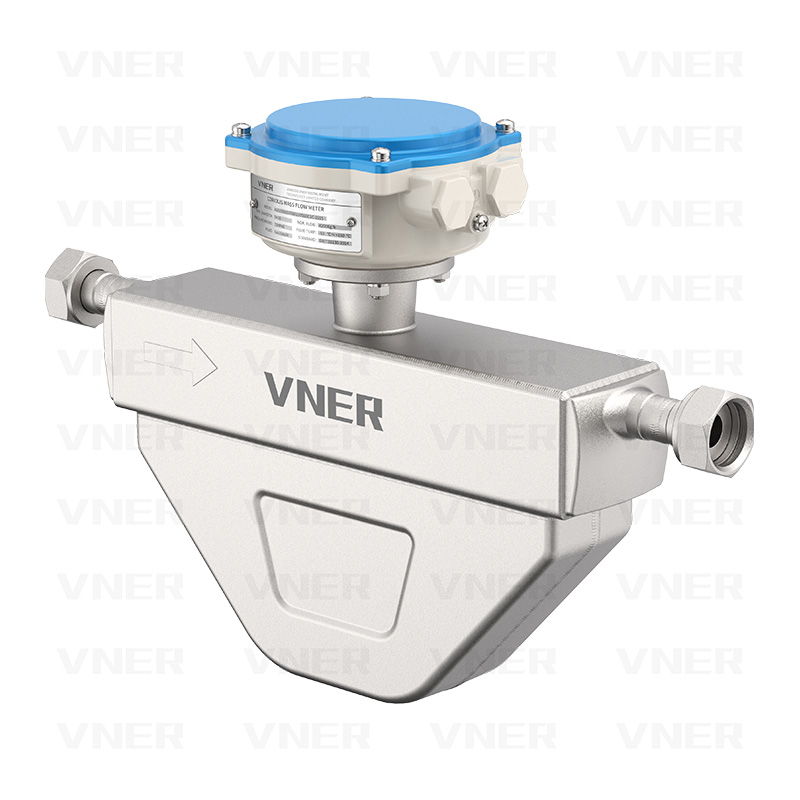

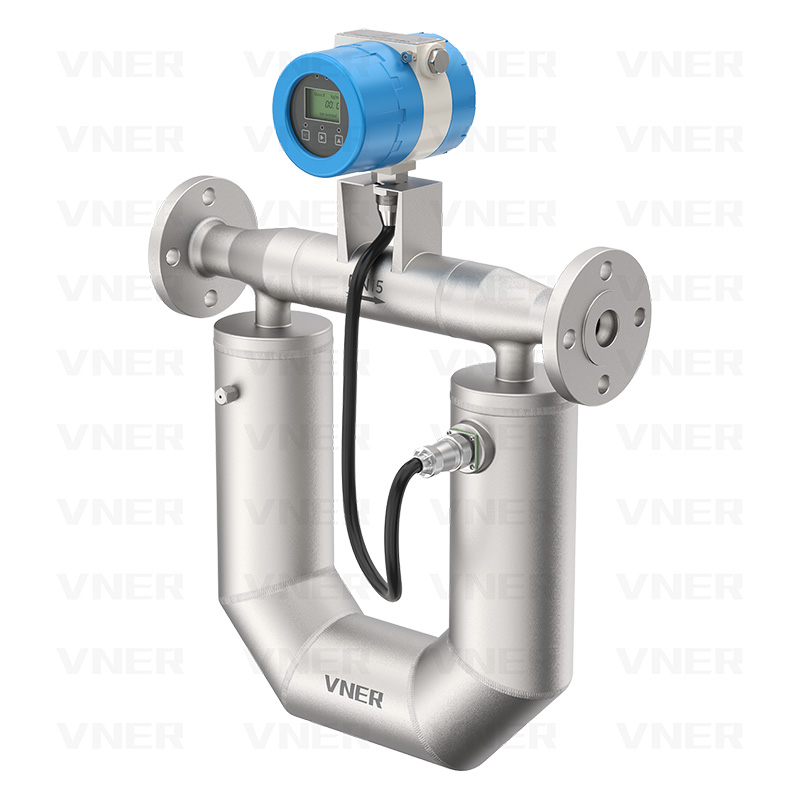

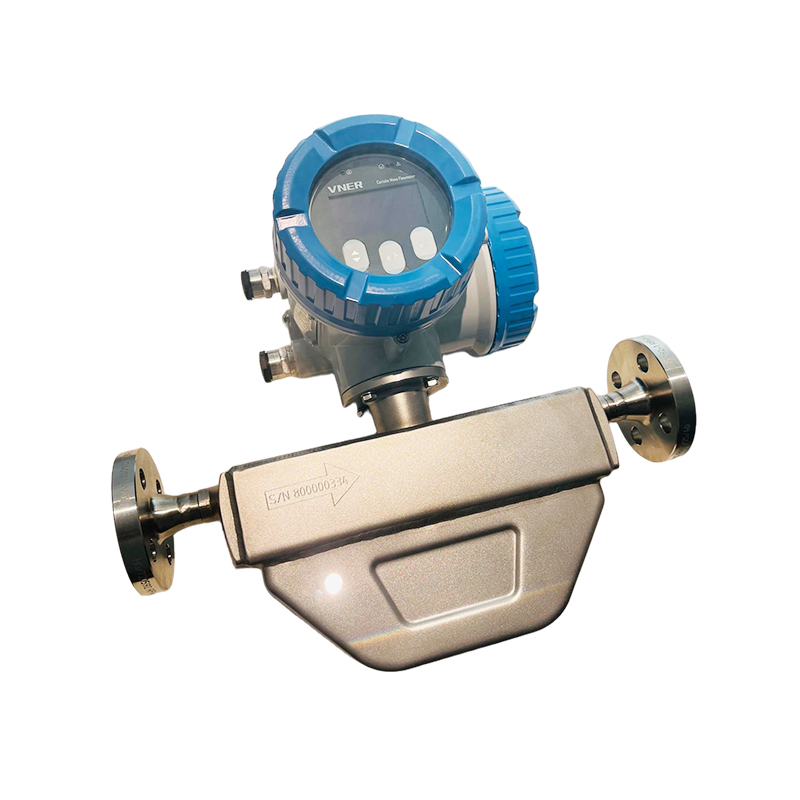

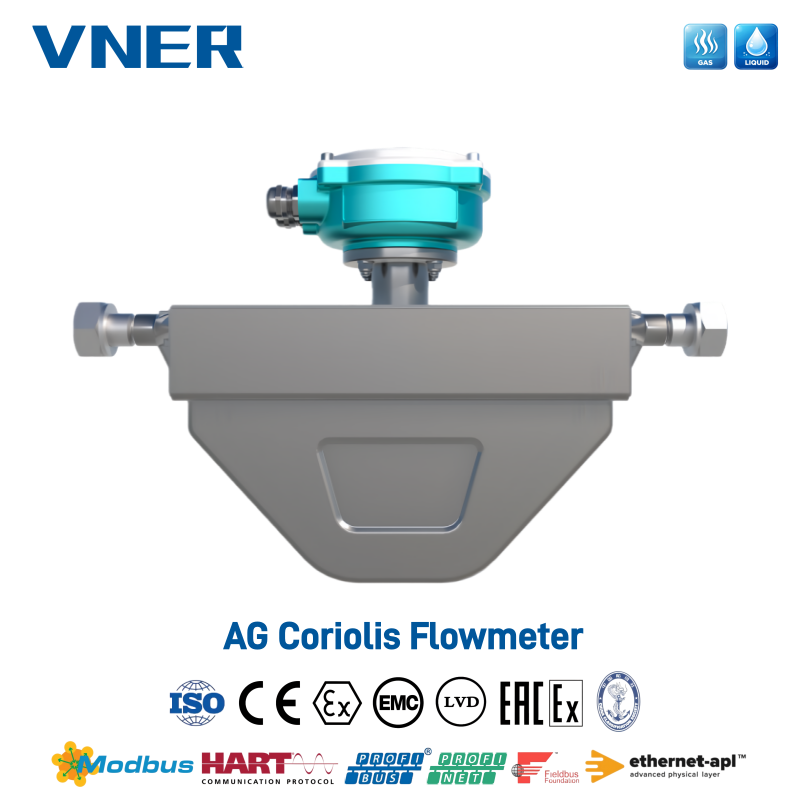

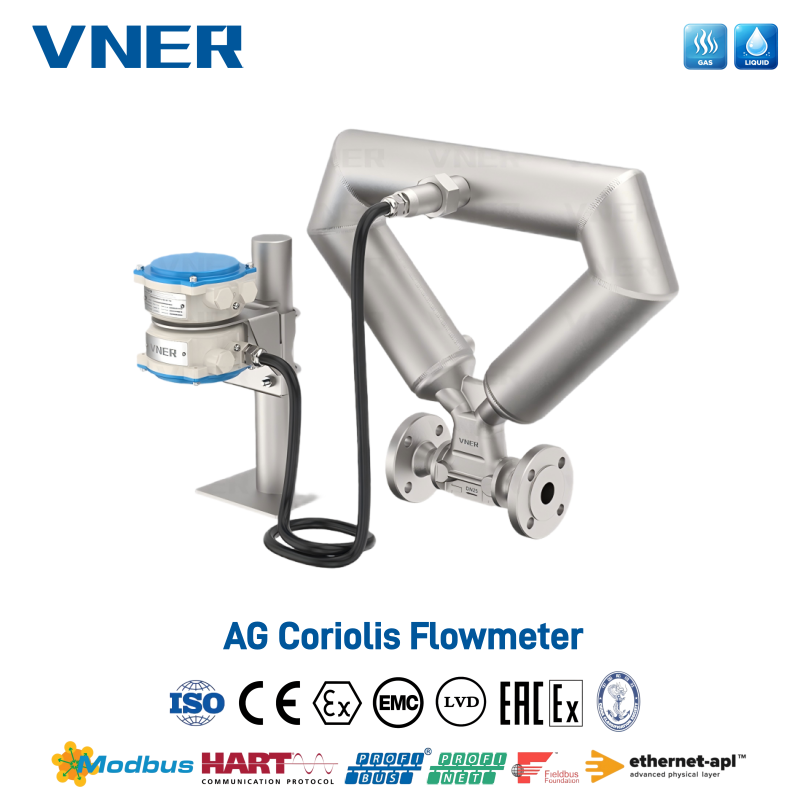

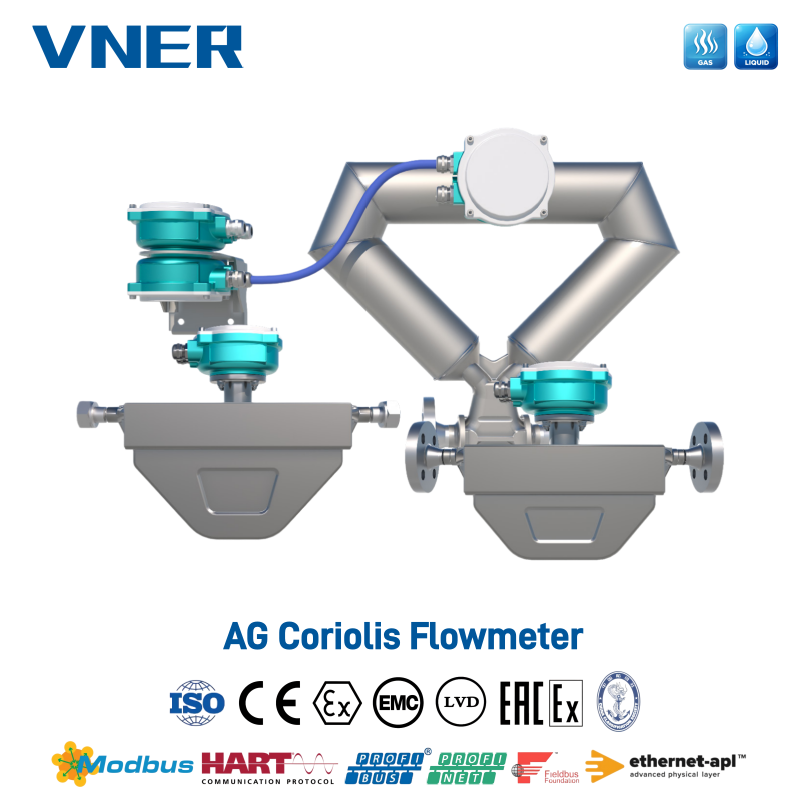

    Comprensión de la medición del flujo másico Coriolis y los principios fundamentales La medición del flujo másico de Coriolis representa una tecnología avanzada de medición de flujo que mide directamente el caudal másico de los fluidos aprovechando el efecto Coriolis, un fenómeno físico que ocurre cuando el fluido se mueve a través de un tubo vibratorio. . A diferencia de los medidores de flujo volumétrico tradicionales que miden el volumen del flujo y requieren compensación por los cambios de densidad, Caudalímetros másicos Coriolis Proporcionan una medición de masa directa independiente de las variaciones de densidad, temperatura, presión o viscosidad del fluido. Esta ventaja fundamental hace que la tecnología Coriolis sea la opción preferida para aplicaciones que requieren una responsabilidad absoluta de la masa y donde las propiedades del fluido fluctúan durante la operación. El efecto Coriolis, descubierto por Gaspard Gustav Coriolis en 1835, describe la desviación aparente de objetos en movimiento cuando se ven desde un marco de referencia giratorio. En las aplicaciones de caudalímetro másico Coriolis, el tubo vibratorio actúa como marco de referencia giratorio y el fluido que fluye experimenta una fuerza aparente perpendicular a su dirección de movimiento, creando una deflexión mensurable que se correlaciona directamente con el caudal másico del fluido. . Este principio físico permite la medición independiente de las propiedades del fluido, las variaciones de temperatura o las fluctuaciones de presión que afectan significativamente otras tecnologías de medición de flujo. La capacidad de medición de masa directa aborda las limitaciones fundamentales de los enfoques tradicionales de flujo volumétrico. Medición del flujo másico de Coriolis ha revolucionado la medición del flujo industrial en numerosos sectores, incluida la fabricación farmacéutica, el procesamiento químico, la refinación de petróleo, la producción de alimentos y bebidas y el monitoreo ambiental. La capacidad de medición directa de masa de la tecnología elimina los complejos cálculos de compensación y los procedimientos de corrección de densidad que requieren los medidores de flujo volumétrico. Los caudalímetros másicos Coriolis modernos ofrecen una precisión excepcional entre más o menos 0,1 a 0,5 por ciento del flujo medido, superando con creces las capacidades de precisión de las alternativas tradicionales de medición de flujo de vórtice o presión diferencial. La combinación de precisión, confiabilidad e independencia de la densidad ha establecido la tecnología Coriolis como el enfoque de medición de flujo premium para aplicaciones que justifican una mayor inversión en equipos. Principio de funcionamiento y física de medición del medidor de flujo Coriolis El principio de funcionamiento del medidor de flujo Coriolis se basa en la fuerza de Coriolis creada cuando el fluido fluye a través de un tubo vibratorio, con la magnitud de la deflexión del tubo directamente proporcional al caudal másico del fluido que fluye. . Comprender este principio de funcionamiento requiere examinar tanto el sistema de vibración que crea el efecto Coriolis como los mecanismos de detección que miden la deflexión resultante del tubo. Sistema de vibración y dinámica de oscilación de tubos. El núcleo de cada caudalímetro másico Coriolis comprende uno o más tubos vibratorios normalmente fabricados de acero inoxidable o aleaciones especializadas resistentes a la corrosión. Estos tubos oscilan a su frecuencia de resonancia natural, que normalmente oscila entre 100 y 1000 hercios, según el diámetro, la longitud y las propiedades del material del tubo. El sistema de vibración incluye actuadores electromagnéticos que impulsan los tubos en resonancia, manteniendo una oscilación continua a través de circuitos de control electrónicos que proporcionan entrada de energía para compensar las pérdidas por amortiguación. La frecuencia de resonancia natural del tubo proporciona estabilidad, lo que permite que el sistema mantenga una frecuencia de oscilación constante independientemente de las propiedades del fluido que fluye o de las variaciones del caudal. . Esta estabilidad de frecuencia resulta esencial para una medición precisa del flujo másico en diversas condiciones de funcionamiento. Fuerza de Coriolis y mecanismo de desviación del tubo A medida que el fluido fluye a través del tubo vibratorio, cada elemento del fluido experimenta una aceleración perpendicular a la dirección de su movimiento, creando una desviación aparente descrita por la ecuación de fuerza de Coriolis. Cuando el tubo vibra hacia arriba, el fluido que fluye a través del tubo experimenta una desviación hacia abajo. Cuando el tubo vibra hacia abajo, el fluido experimenta una desviación hacia arriba. Esta deflexión crea tensión y tensión dentro de las paredes del tubo, provocando cambios de fase mensurables en la vibración del tubo que pueden detectarse y cuantificarse. La magnitud de la fuerza de Coriolis depende directamente del caudal másico del fluido, la densidad del fluido y la frecuencia de vibración, y la relación permite el cálculo directo del flujo másico a partir de la deflexión medida. . Los caudales másicos más altos crean desviaciones mayores, lo que aumenta proporcionalmente el cambio de fase medido entre las secciones del tubo de entrada y salida. Detección de cambio de fase y procesamiento de señales Los detectores de posición sensibles colocados en la entrada y salida del tubo vibratorio miden la relación de fase entre las vibraciones del tubo en estos dos puntos. A flujo cero, la entrada y la salida vibran en sincronía de fase. A medida que el fluido fluye a través del tubo, el efecto Coriolis crea una diferencia de fase entre las vibraciones de entrada y salida, siendo la magnitud de este cambio de fase proporcional al caudal másico. Los circuitos electrónicos de procesamiento de señales detectan este cambio de fase con una precisión extremadamente alta, midiendo normalmente diferencias de fase de microradianes o menos. Los algoritmos avanzados de procesamiento de señales filtran el ruido y la vibración ambiental, extrayendo las pequeñas señales de cambio de fase incrustadas en las señales de vibración que a menudo exceden la señal Coriolis real en factores de 1000 o más. Esta sofisticada capacidad de extracción de señales permite una medición precisa incluso en entornos industriales con mucha vibración. Compensación de densidad y corrección de temperatura Mientras que los medidores de flujo Coriolis miden el flujo másico directamente sin requerir conocimientos de densidad, los instrumentos modernos incorporan capacidades de medición adicionales que mejoran la funcionalidad y permiten aplicaciones ampliadas. Los sensores de temperatura integrados en los diseños de medidores monitorean la temperatura del fluido, lo que permite la compensación de temperatura para variaciones sistemáticas en la calibración del sensor. La medición de la densidad mediante un análisis adicional de las características de vibración permite calcular el caudal volumétrico a partir del flujo másico medido. Algunos caudalímetros Coriolis avanzados incorporan diseños de tubo doble en los que un tubo sirve como referencia, lo que permite una comparación directa que elimina la deriva de temperatura y los efectos de vibración ambiental, logrando una precisión de medición de más o menos 0,1 por ciento. . Configuraciones de diseño y disposiciones de tubos del caudalímetro másico Coriolis Los caudalímetros másicos Coriolis se fabrican en varias configuraciones distintas, cada una de las cuales ofrece ventajas específicas para aplicaciones y rangos de caudal particulares. Comprender estas variaciones de diseño permite seleccionar configuraciones de medidor óptimas para requisitos de medición específicos. Diseño de caudalímetro Coriolis de tubo único Los caudalímetros Coriolis de un solo tubo emplean un único tubo vibratorio a través del cual fluye todo el fluido del proceso. Este diseño ofrece un tamaño compacto, un peso modesto y un costo menor en comparación con las alternativas de doble tubo. El diseño de tubo único funciona eficazmente para la mayoría de las aplicaciones y proporciona una excelente precisión de medición. Sin embargo, los diseños de un solo tubo son más susceptibles a la interferencia de vibraciones ambientales y a la deriva del punto cero causada por variaciones de temperatura. Algunas aplicaciones que requieren máxima inmunidad a perturbaciones externas o estabilidad de temperatura extrema prefieren diseños de doble tubo a pesar de su mayor costo. Configuración del caudalímetro Coriolis de doble tubo Los caudalímetros Coriolis de doble tubo emplean dos tubos vibratorios paralelos a través de los cuales el fluido del proceso fluye simultáneamente, con los tubos vibrando en direcciones opuestas para cancelar los efectos de vibración externa y mejorar la estabilidad de la medición. . Esta configuración contrarrotante crea efectos Coriolis simétricos en ambos tubos que se suman constructivamente mientras que los efectos de vibración externa se restan hasta casi cero. El resultado es una mejora espectacular en la inmunidad a las vibraciones y la estabilidad del punto cero, algo especialmente valioso en entornos industriales con alta vibración ambiental. Los diseños de doble tubo logran un rendimiento de medición superior y características de deriva más bajas, lo que justifica un costo más alto para aplicaciones que exigen máxima precisión y confiabilidad. La disposición simétrica también proporciona una excelente capacidad de rango y una medición precisa en amplios rangos de flujo. Geometrías en forma de U versus geometrías de tubo recto Los tubos de caudalímetro Coriolis se fabrican en configuraciones en forma de U donde tanto los tubos de entrada como de salida se doblan bruscamente en la parte inferior, y diseños de tubos rectos donde el tubo pasa directamente a través del cuerpo del medidor. Los diseños en forma de U proporcionan dimensiones generales compactas para una longitud de tubo determinada, mientras que los diseños de tubo recto minimizan la caída de presión y permiten una instalación más sencilla en los sistemas de tuberías existentes. La elección entre configuraciones depende de las limitaciones de espacio, la tolerancia a la caída de presión y las preferencias de instalación. Ambas geometrías proporcionan precisión de medición y características de rendimiento equivalentes cuando se diseñan e implementan correctamente. Análisis comparativo de la medición del flujo másico Coriolis versus medidores de flujo de presión diferencial Los caudalímetros másicos Coriolis y los caudalímetros de presión diferencial representan enfoques de medición fundamentalmente diferentes, cada uno de los cuales ofrece distintas ventajas y limitaciones. Comprender estas diferencias permite una selección informada de la tecnología de medición que mejor se adapta a los requisitos de aplicaciones específicas. Característica de rendimiento Caudalímetro Coriolis Medidor de presión diferencial Base de medición Flujo másico directo Flujo volumétrico calculado a partir de la presión diferencial. Precisión Más o menos 0,1 a 0,5 por ciento Más o menos del 1 al 3 por ciento Dependencia de la densidad Independiente de las variaciones de densidad Requiere compensación de densidad Compensación de temperatura Mínimo requerido A menudo es fundamental para la precisión Caída de presión Mínimo, normalmente menos de 0,35 bar. Significativo, normalmente de 1 a 4 bar Requisitos de instalación Se requiere un mínimo de tubería recta Se requiere una tubería recta extensa Capacidad de tipo de fluido Todo tipo de fluidos, incluidos gases. Limitado para medición de gas. Costo inicial Alto Bajo a moderado Costo operativo Bajo debido al mantenimiento mínimo Moderado debido a la caída de presión del costo de energía. Requisitos de mantenimiento mínimo Comprobaciones de calibración ocasionales Comparación integral de rendimiento entre los medidores de flujo másico Coriolis y la tecnología de medición de flujo de presión diferencial Bases de medición y principios fundamentales Los caudalímetros Coriolis miden el flujo másico directamente a través de la fuerza de Coriolis ejercida sobre el fluido dentro del tubo vibratorio. Esta medición de masa directa no requiere conocimiento de la densidad o las propiedades del fluido, lo que proporciona ventajas de precisión inherentes. Los medidores de flujo de presión diferencial funcionan según el principio de Bernoulli: miden la diferencia de presión creada por el fluido que fluye a través de una restricción y luego calculan el flujo volumétrico a partir de este diferencial de presión. Dado que el flujo volumétrico es igual al flujo másico dividido por la densidad del fluido, los medidores de presión diferencial deben compensar las variaciones de densidad para obtener una medición precisa del flujo másico. . Este requisito de compensación introduce complejidad y una posible pérdida de precisión cuando la densidad del fluido cambia durante la operación. Exactitud y precisión de medición Los medidores de flujo másico Coriolis logran una precisión de medición de más o menos 0,1 a 0,5 por ciento del flujo medido, en comparación con los medidores de presión diferencial que logran una precisión de más o menos 1 a 3 por ciento dependiendo del diseño y la calidad de la instalación. . La precisión superior de la tecnología Coriolis se debe a que la medición directa de la masa elimina las incertidumbres de compensación inherentes a los enfoques volumétricos. Los medidores de presión diferencial dependen críticamente del tamaño correcto del orificio, la posición del grifo de presión y la alineación de la instalación. Incluso las desviaciones menores de las especificaciones de diseño pueden introducir errores de medición que exceden del 2 al 3 por ciento. Para aplicaciones como transferencia de custodia o aplicaciones de facturación donde la precisión de la medición impacta directamente en las transacciones financieras, la precisión superior de la tecnología Coriolis a menudo justifica el mayor costo del equipo. Dependencia de la densidad y requisitos de compensación Los medidores de flujo de presión diferencial dependen inherentemente de la densidad del fluido a través de la relación fundamental entre el flujo volumétrico y másico. Los cambios de temperatura que provocan variaciones de densidad introducen errores de medición proporcionales si no se compensan. Las variaciones de viscosidad también afectan la precisión de la medición de la presión diferencial. Los caudalímetros Coriolis eliminan estas complicaciones mediante la medición de masa directa independiente de las variaciones de densidad, temperatura o viscosidad. Para aplicaciones con fluctuaciones de temperatura o composición de fluido variable, la tecnología Coriolis proporciona una estabilidad de medición superior sin requerir cálculos de compensación complejos ni mediciones auxiliares. Caída de presión y eficiencia energética Los medidores de presión diferencial crean intencionalmente una restricción de flujo para generar un diferencial de presión mensurable, lo que produce una caída de presión permanente que generalmente oscila entre 1 y 4 bar, según el tipo de medidor y el caudal de diseño. Esta caída de presión requiere energía de bombeo adicional para mantener el flujo del sistema, lo que genera costos operativos continuos. Los caudalímetros Coriolis crean una restricción mínima del caudal, con una caída de presión permanente normalmente inferior a 0,35 bar. Durante períodos operativos prolongados con altos caudales, los ahorros de energía debido a la reducción de la caída de presión pueden justificar la prima del costo inicial del medidor Coriolis a través de menores gastos operativos. Requisitos de instalación y flexibilidad operativa Los medidores de presión diferencial requieren extensas secciones de tubería recta antes y después del medidor para una medición de presión adecuada y precisión de calibración. Los medidores de placa de orificio generalmente requieren de 20 a 50 diámetros de tubería de tramo recto aguas arriba y de 5 a 10 diámetros aguas abajo. Estos amplios requisitos limitan las ubicaciones de instalación y, a menudo, requieren modificaciones importantes de las tuberías en aplicaciones de modernización. Los caudalímetros Coriolis requieren una tubería recta mínima, normalmente sólo de 3 a 5 diámetros aguas arriba y aguas abajo. Esta flexibilidad permite la instalación en aplicaciones con espacio limitado y simplifica la adaptación a sistemas existentes sin modificaciones costosas. Aplicaciones industriales e implementación de caudalímetros másicos Coriolis Los medidores de flujo másico Coriolis desempeñan funciones críticas en la fabricación farmacéutica, procesamiento químico, refinación de petróleo, producción de alimentos y bebidas y aplicaciones de monitoreo ambiental donde la medición directa de la masa y la precisión de la medición resultan esenciales. . La diversidad de aplicaciones refleja la versatilidad de la tecnología Coriolis en industrias que requieren documentación y control preciso del flujo másico. Fabricación farmacéutica y biotecnológica La fabricación farmacéutica exige una responsabilidad masiva precisa de los ingredientes y productos intermedios durante los procesos de producción. Los caudalímetros Coriolis permiten una medición precisa de ingredientes farmacéuticos activos, excipientes y fluidos de procesamiento con trazabilidad directa de la masa. La independencia de la densidad de la tecnología resulta particularmente valiosa para procesos con fluctuaciones de temperatura donde la viscosidad de los ingredientes cambia significativamente. Las instalaciones farmacéuticas emplean medidores Coriolis para procesamiento por lotes, fabricación continua y aplicaciones de control de calidad donde la precisión de la medición afecta directamente la calidad del producto y el cumplimiento normativo. Procesamiento químico y productos químicos especiales Los fabricantes de productos químicos confían en los caudalímetros Coriolis para un control estequiométrico preciso de los reactivos, asegurando proporciones químicas correctas para las reacciones. La medición directa de la masa permite una formulación precisa independientemente de las variaciones de temperatura o composición. Los medidores Coriolis miden productos químicos corrosivos, intermedios reactivos y materiales peligrosos de forma segura a través de una construcción de tubo sellado que evita la liberación al medio ambiente. La precisión de la tecnología permite un control optimizado del proceso, reduciendo el desperdicio de materia prima y mejorando la consistencia de la calidad del producto. Refinación de petróleo y medición de petróleo crudo Las instalaciones de producción de petróleo y gas emplean caudalímetros Coriolis para medir la transferencia de custodia, donde la documentación masiva precisa determina las transacciones financieras y el cumplimiento normativo. Las propiedades del petróleo crudo y de los productos derivados del petróleo varían significativamente según la fuente y el historial de procesamiento, lo que requiere una medición directa de la masa donde las variaciones de composición introducirían errores inaceptables en los enfoques de medición volumétrica. . Los medidores Coriolis miden petróleo crudo, productos refinados y productos químicos especiales con la precisión y confiabilidad que exigen las autoridades reguladoras y los estándares de comercio internacional. Producción de alimentos y bebidas Los procesadores de alimentos utilizan caudalímetros Coriolis para medir los flujos de ingredientes en los procesos de formulación, lo que garantiza una calidad constante del producto y el cumplimiento de las normas de seguridad alimentaria. Los medidores Coriolis miden líquidos viscosos, suspensiones y mezclas de dos fases comunes en el procesamiento de alimentos con una precisión imposible para los medidores de flujo tradicionales. La confiabilidad de la tecnología y el mantenimiento mínimo permiten décadas de funcionamiento sin problemas en entornos de producción higiénicos donde la limpieza del equipo resulta fundamental para la seguridad alimentaria. Monitoreo ambiental y de calidad del agua Las agencias ambientales emplean medidores de flujo Coriolis para medir la descarga de aguas residuales, monitorear los flujos de contaminantes en los sistemas de tratamiento y verificar el cumplimiento de las regulaciones ambientales. La precisión de la tecnología Coriolis permite una documentación precisa de los impactos ambientales y la efectividad del tratamiento. Las empresas de agua municipales utilizan medidores Coriolis para verificar la eficiencia del proceso de tratamiento y monitorear el desempeño del sistema de distribución. Especificaciones técnicas y parámetros de rendimiento de los caudalímetros másicos Coriolis Comprender las especificaciones técnicas permite la selección y aplicación adecuadas de los caudalímetros másicos Coriolis para requisitos de medición específicos. Los parámetros clave incluyen rango de flujo, especificaciones de precisión, clasificaciones de temperatura y compatibilidad de fluidos. Capacidades de rango de flujo y capacidad de rango Los medidores de flujo másico Coriolis se adaptan a rangos de flujo que abarcan una capacidad de rango de 50 a 1 o más, lo que permite una medición precisa del 2 al 100 por ciento de la capacidad de diseño. Esta amplia capacidad de rango resulta particularmente valiosa para aplicaciones con demandas de flujo variable. Los diseños de medidores avanzados que incorporan procesamiento de señales electrónicas mejorado logran un alcance que se extiende a 100 a 1 o más, lo que permite una medición precisa del 1 por ciento al 100 por ciento de la capacidad de diseño. . Por lo tanto, la instalación de un solo medidor Coriolis puede adaptarse a variaciones de flujo que requerirían múltiples medidores de flujo tradicionales o configuraciones de válvulas selectoras. Especificaciones de precisión y repetibilidad Los medidores de flujo másico Coriolis estándar mantienen una precisión entre más o menos 0,1 a 0,5 por ciento del flujo másico medido en condiciones de funcionamiento normales. Esta precisión excepcional se aplica en todo el rango de flujo operativo sin requerir recalibración o ajustes de compensación. La repetibilidad dentro de más o menos 0,05 por ciento garantiza un rendimiento constante en mediciones repetidas a caudales idénticos, esencial para aplicaciones que requieren resultados reproducibles. Los instrumentos avanzados de laboratorio logran una precisión de más o menos 0,05 por ciento, adecuada para estándares primarios y aplicaciones de certificación. Rango de funcionamiento y compensación de temperatura Los caudalímetros Coriolis funcionan eficazmente en rangos de temperatura, desde líquidos criogénicos cercanos al cero absoluto hasta fluidos sobrecalentados que superan los 200 grados Celsius. Algunos diseños especializados funcionan a temperaturas aún más extremas. La compensación de temperatura dentro de la electrónica de medidores moderna mantiene la precisión de la medición a pesar de la expansión térmica de los materiales de los tubos y las variaciones de calibración del sensor que dependen de la temperatura. Los sensores de temperatura integrados permiten la compensación automática de variaciones sistemáticas en las características del sensor en amplios rangos de temperatura, manteniendo las especificaciones de precisión en todo el entorno operativo. . Clasificación de presión y selección de materiales Los caudalímetros Coriolis se fabrican para presiones nominales que van desde servicio de vacío hasta 70 megapascales o más en aplicaciones especializadas. Los materiales de los tubos incluyen acero inoxidable, aleaciones de níquel y materiales exóticos para aplicaciones que involucran fluidos corrosivos o presiones extremas. El diseño de recipientes a presión y la ingeniería de materiales garantizan un funcionamiento seguro y confiabilidad a largo plazo a la presión nominal máxima con factores de seguridad adecuados. El diseño robusto con clasificación de presión permite la implementación en diversos entornos industriales sin requerir precauciones de contención de presión. Compatibilidad de tipos de fluidos y limitaciones de aplicación Los caudalímetros Coriolis miden con precisión todos los tipos de fluidos, incluidos líquidos limpios, líquidos contaminados, gases, materiales criogénicos y mezclas de dos fases. Esta amplia compatibilidad de fluidos elimina la necesidad de diferentes tecnologías de medición en todas las instalaciones industriales. El principio de medición depende únicamente de la masa del fluido y la velocidad del flujo, no de la composición o propiedades del fluido. La densidad mínima del fluido no impone ninguna restricción teórica, lo que permite la medición de petróleos crudos muy pesados ​​y otros medios densos. La compatibilidad de la viscosidad se extiende desde gases ligeros hasta polímeros altamente viscosos y otros fluidos de viscosidad extrema. Instalación y puesta en marcha de caudalímetros másicos Coriolis La instalación y puesta en marcha adecuadas resultan fundamentales para lograr un rendimiento y una precisión óptimos del caudalímetro Coriolis. Comprender los requisitos de instalación garantiza un funcionamiento confiable y minimiza las dificultades de puesta en servicio. Orientación de montaje y aislamiento de vibraciones Los caudalímetros Coriolis funcionan eficazmente en orientaciones de tubería horizontal o vertical con el mismo rendimiento de medición. Sin embargo, el aislamiento adecuado de las fuentes de vibración ambiental resulta esencial para mantener la precisión de las mediciones. Los entornos industriales a menudo contienen vibraciones significativas provenientes de equipos giratorios, bombas pulsantes y compresores que pueden interferir con la medición sensible de Coriolis. Los soportes de aislamiento de vibraciones colocados entre el medidor y la estructura de soporte de la tubería reducen la vibración transmitida en factores de 10 a 100, eliminando los efectos de interferencia de vibración. El aislamiento de vibración adecuado mejora la estabilidad de la medición y permite una operación de punto cero más estable, particularmente importante en aplicaciones con flujo variable o inversiones frecuentes de flujo. . Preparación de tuberías y limpieza del sistema Los pequeños conductos internos dentro de los tubos del caudalímetro Coriolis crean un potencial de bloqueo si el fluido del proceso contiene una contaminación significativa de partículas. El lavado del sistema de tuberías antes de la instalación del medidor elimina los desechos de construcción, los productos de corrosión y la suciedad acumulada que podrían dañar las partes internas del medidor. La instalación de filtros aguas arriba protege el medidor de los desechos introducidos durante la operación. Para aplicaciones con alto potencial de contaminación, los filtros más gruesos colocados aguas arriba de los medidores Coriolis evitan que se acumulen depósitos problemáticos. Estabilización de temperatura y período de calentamiento Los caudalímetros Coriolis alcanzan la máxima precisión de medición después de la estabilización térmica en el entorno operativo. Los sistemas de calibración electrónicos compensan las variaciones de temperatura, pero el período de calentamiento inicial de 15 a 30 minutos permite la estabilización total del sistema de compensación. Los resultados de las mediciones durante el arranque inicial pueden mostrar una desviación gradual hacia la precisión final a medida que la electrónica interna alcanza el equilibrio térmico. Para la mayoría de las aplicaciones, este período transitorio resulta insignificante, pero las aplicaciones de facturación y transferencia de custodia pueden requerir una verificación de preparación prolongada. Verificación de la dirección del flujo y capacidad de flujo inverso Los caudalímetros Coriolis miden el flujo bidireccional, indicando con precisión el caudal y la dirección incluso cuando el flujo del proceso se invierte. Sin embargo, la alineación adecuada de la dirección del flujo con el diseño del medidor garantiza un rendimiento óptimo y evita daños al equipo. Algunas aplicaciones utilizan deliberadamente la detección de flujo inverso como mecanismo de detección de fallas. El diseño del medidor y la selección del tamaño deben tener en cuenta posibles inversiones de flujo en la operación del sistema. Requisitos de mantenimiento y calibración de caudalímetros másicos Coriolis Los medidores de flujo Coriolis requieren un mantenimiento mínimo en comparación con las alternativas de medición de flujo mecánica; sin embargo, las prácticas de cuidado sistemáticas extienden la vida útil del equipo y mantienen la precisión de la medición. Procedimientos de inspección y mantenimiento de rutina La inspección visual diaria de las condiciones del medidor y las conexiones eléctricas identifica los problemas en desarrollo antes de causar errores de medición o fallas totales. La limpieza anual de las superficies externas elimina el polvo acumulado o la corrosión que podrían degradar el rendimiento del sensor. La verificación periódica de las conexiones eléctricas garantiza un contacto estrecho y evita el funcionamiento intermitente. En aplicaciones de fluidos contaminados, pueden resultar necesarios intervalos de limpieza más frecuentes. Verificación de calibración y confirmación de precisión Los medidores de flujo másico Coriolis generalmente requieren una verificación de calibración cada 2 a 5 años, dependiendo de la criticidad de la aplicación y las condiciones de operación. Los medidores de flujo Coriolis con un mantenimiento adecuado generalmente permanecen dentro de las especificaciones de precisión durante intervalos de servicio de 10 a 15 años, excediendo significativamente los requisitos de frecuencia de mantenimiento de los medidores de presión diferencial que requieren recalibración cada 1 a 2 años. . La verificación de la calibración compara la salida real del medidor con un estándar de referencia o un flujo másico conocido. Para aplicaciones de transferencia de custodia o sistemas de facturación, los estándares regulatorios pueden requerir una calibración más frecuente. Inspección de módulos electrónicos y verificación de señales Los módulos de salida y procesamiento de señales electrónicas deben inspeccionarse anualmente para detectar corrosión, infiltración de humedad o deterioro del conector. Las carcasas protectoras y los prensaestopas evitan la entrada de agua y humedad a los componentes electrónicos sensibles. Las pruebas periódicas de las señales de salida verifican que las salidas de frecuencia, analógicas o digitales permanezcan dentro de las especificaciones. Los módulos electrónicos que muestren un rendimiento degradado o un funcionamiento intermitente deben recibir servicio o reemplazarse rápidamente para restaurar un funcionamiento confiable. Inspección de tubos y evaluación del estado interno Las superficies internas del tubo deben inspeccionarse periódicamente para detectar corrosión, incrustaciones u obstrucciones que puedan afectar la precisión de la medición. Para aplicaciones con alto riesgo de depósitos internos, puede resultar necesario un lavado periódico o una limpieza química. Los materiales de los tubos resistentes a la corrosión y las incrustaciones minimizan los requisitos de mantenimiento, y el acero inoxidable y las aleaciones de níquel proporcionan un rendimiento excelente en la mayoría de las aplicaciones industriales. Funciones avanzadas y desarrollos futuros en la tecnología de medidores de flujo másico Coriolis La tecnología de caudalímetro másico Coriolis continúa avanzando a través de una tecnología de sensores mejorada, un procesamiento de señales mejorado y la integración de algoritmos de inteligencia artificial. Los desarrollos emergentes prometen capacidades ampliadas y un rendimiento mejorado en diversas aplicaciones. Medición multiparamétrica y análisis integrados Los caudalímetros Coriolis de próxima generación incorporan cada vez más mediciones simultáneas de caudal másico, caudal volumétrico, densidad del fluido y temperatura de funcionamiento en un solo medidor. Esta capacidad de medición integral elimina la necesidad de densímetros, sensores de temperatura y cálculos de flujo volumétrico separados. Las capacidades de análisis integradas permiten el monitoreo de propiedades de fluidos en tiempo real y la optimización de procesos. Inteligencia artificial y diagnóstico predictivo Los caudalímetros Coriolis avanzados incorporan algoritmos de aprendizaje automático que analizan patrones de medición a largo plazo para detectar problemas en desarrollo antes de que ocurra una falla. Los algoritmos de IA pueden identificar la degradación gradual del sensor, la acumulación de material dentro de los tubos o anomalías del proceso mediante cambios sutiles en las características de medición. Los diagnósticos predictivos permiten programar el mantenimiento durante el tiempo de inactividad planificado en lugar de experimentar fallas inesperadas durante los períodos críticos de producción. Integración de comunicación inalámbrica e Internet industrial de las cosas Los caudalímetros Coriolis modernos cuentan cada vez más con capacidades de comunicación inalámbrica que permiten el monitoreo remoto sin requerir una extensa infraestructura cableada. La integración industrial de Internet de las cosas permite el acceso a datos en tiempo real y el control del sistema desde dispositivos móviles o plataformas de monitoreo basadas en web. La capacidad inalámbrica resulta particularmente valiosa para instalaciones remotas donde instalar cableado nuevo resulta costoso o poco práctico. Miniaturización y evolución del diseño compacto Los diseños emergentes de caudalímetros Coriolis incorporan materiales y técnicas de fabricación avanzados que permiten un tamaño físico reducido y al mismo tiempo mantienen la precisión de la medición y la capacidad de flujo. Los instrumentos miniaturizados permiten aplicaciones portátiles de medición de flujo que antes requerían equipos estacionarios más grandes. Estos diseños compactos mantienen un rendimiento de medición completo al tiempo que reducen los costos y permiten nuevas oportunidades de aplicaciones. Ventajas y limitaciones de la tecnología de medición de flujo másico Coriolis Comprender las fortalezas y limitaciones de los caudalímetros másicos Coriolis permite una selección óptima de aplicaciones y un establecimiento de expectativas realistas para su implementación en entornos específicos. Ventajas clave de la medición Coriolis La medición directa de la masa, independiente de la densidad, temperatura o viscosidad del fluido, representa la principal ventaja de la tecnología Coriolis, ya que elimina los complejos cálculos de compensación requeridos por los enfoques de flujo volumétrico. . La precisión de medición superior entre más o menos 0,1 a 0,5 por ciento supera las capacidades de los medidores de flujo tradicionales en factores de 5 a 10. Los requisitos mínimos de mantenimiento y la ausencia de piezas móviles sujetas a desgaste extienden la vida útil del equipo y reducen los costos operativos. La capacidad de medir todo tipo de fluidos, incluidos gases, líquidos y lodos, sin cambios de medidor, proporciona una versatilidad excepcional en todas las instalaciones industriales. La caída de presión mínima reduce los requisitos de energía y los costos operativos. La medición de flujo bidireccional permite aplicaciones de control de procesos que requieren detección de flujo inverso. Limitaciones y restricciones prácticas El mayor costo inicial en comparación con los medidores de flujo tradicionales limita la implementación de Coriolis en aplicaciones sensibles al costo donde son suficientes tecnologías de medición alternativas. Es posible que algunas aplicaciones no justifiquen el costo superior del equipo a pesar de un rendimiento superior. Los conductos internos compactos crean un riesgo potencial de obstrucción si el fluido del proceso contiene una contaminación significativa de partículas, lo que requiere un filtrado aguas arriba. La sensibilidad a las vibraciones externas requiere aislamiento de vibraciones en algunos entornos industriales, lo que añade complejidad a la instalación. La vibración del tubo genera un ruido acústico de bajo nivel, aunque normalmente imperceptible en entornos industriales normales. Para algunas aplicaciones, la medición tradicional de presión diferencial sigue siendo adecuada y las alternativas de menor costo resultan más económicas. Criterios de selección y estrategia de implementación para caudalímetros másicos Coriolis La selección óptima del caudalímetro másico Coriolis requiere una cuidadosa consideración de los requisitos específicos de la aplicación, las restricciones presupuestarias y las implicaciones de costos a largo plazo. Un proceso de evaluación sistemático permite la identificación de escenarios óptimos de implementación de la tecnología Coriolis. Evaluación de idoneidad de la aplicación Evalúe los requisitos específicos de la aplicación, incluidas las demandas de precisión de las mediciones, las variaciones de las propiedades de los fluidos, las limitaciones de la instalación y las condiciones ambientales. La tecnología Coriolis resulta óptima para aplicaciones que exigen una precisión de más o menos 1 por ciento o mejor, aplicaciones con densidad o temperatura de fluido variable, aplicaciones de transferencia de custodia y entornos hostiles con fluidos corrosivos o reactivos. Las aplicaciones en las que son suficientes alternativas de menor costo pueden no justificar la implementación de Coriolis. Análisis de costos del ciclo de vida La evaluación integral de costos que compara los medidores de flujo Coriolis con enfoques de medición alternativos debe incluir el costo del equipo, los gastos de instalación, el costo operativo, incluida la energía para la caída de presión, los costos de mantenimiento y los requisitos de calibración durante la vida útil esperada del equipo de 5 a 10 años. . A pesar del mayor costo inicial, la tecnología Coriolis a menudo resulta más económica durante períodos operativos prolongados cuando se tiene en cuenta un mantenimiento reducido, una precisión mejorada que reduce el desperdicio y menores requisitos de energía. Integración con sistemas de control de procesos Los caudalímetros Coriolis se integran eficazmente con los sistemas de control de procesos modernos a través de múltiples opciones de salida que incluyen señales analógicas, salidas de pulsos digitales y protocolos de comunicación industrial. Verifique la compatibilidad con la arquitectura del sistema de control existente y las capacidades de procesamiento de señales antes de finalizar las especificaciones de adquisición. Selección de proveedores y evaluación de soporte Proveedores selectos que ofrecen soporte técnico integral, repuestos fácilmente disponibles y compromiso a largo plazo con servicios de calibración y soporte de equipos. La experiencia técnica del fabricante y la disponibilidad de soporte local resultan esenciales para optimizar la implementación y garantizar un funcionamiento confiable a largo plazo. Preguntas frecuentes sobre la medición del flujo másico Coriolis 1. ¿Cuál es la principal ventaja de la medición del flujo másico Coriolis en comparación con los medidores de flujo de presión diferencial? La principal ventaja es la medición directa del flujo másico independientemente de las variaciones de densidad, temperatura, presión o viscosidad del fluido. Los medidores de presión diferencial miden el flujo volumétrico a través de la caída de presión y requieren compensación de densidad para calcular el flujo másico. Cualquier variación de densidad introduce errores de medición en los sistemas de presión diferencial, mientras que los medidores Coriolis eliminan por completo este requisito de compensación. Esta ventaja fundamental hace que la tecnología Coriolis sea ideal para aplicaciones con composición de fluido variable, fluctuaciones de temperatura o donde la responsabilidad absoluta de la masa resulta crítica. 2. ¿Cómo crea el principio de funcionamiento del medidor de flujo Coriolis señales mensurables a partir del fluido que fluye? El principio de funcionamiento del medidor de flujo Coriolis explota el efecto Coriolis creado cuando el fluido fluye a través de un tubo vibratorio. A medida que el tubo vibra a su frecuencia de resonancia natural, el fluido que fluye experimenta una fuerza aparente perpendicular a la dirección de su movimiento, lo que provoca la deflexión del tubo. Esta desviación crea un cambio de fase entre las secciones de entrada y salida del tubo vibratorio. La magnitud de este cambio de fase es directamente proporcional al caudal másico del fluido. Los sensores electrónicos detectan este cambio de fase y lo convierten en una salida de caudal másico a través de constantes de calibración específicas para cada diseño de medidor. 3. ¿Qué precisión de medición pueden lograr los caudalímetros másicos Coriolis en comparación con los caudalímetros de presión diferencial? Caudalímetros másicos Coriolis achieve measurement accuracy within plus or minus 0.1 to 0.5 percent of measured flow, compared to differential pressure meters achieving plus or minus 1 to 3 percent accuracy . Esta precisión superior se debe a que la medición directa de la masa elimina las incertidumbres de compensación inherentes a los enfoques volumétricos. Para aplicaciones como transferencia de custodia o aplicaciones de facturación donde la precisión de la medición impacta directamente en las transacciones financieras, la precisión superior de la tecnología Coriolis a menudo justifica el mayor costo del equipo. 4. ¿Qué tipos de fluidos pueden medir eficazmente los caudalímetros másicos Coriolis? Los caudalímetros másicos Coriolis miden con precisión todos los tipos de fluidos, incluidos líquidos limpios, líquidos contaminados, gases, materiales criogénicos y mezclas de dos fases. Esta amplia compatibilidad de fluidos elimina la necesidad de diferentes tecnologías de medición en todas las instalaciones industriales. El principio de medición depende únicamente de la masa del fluido y la velocidad del flujo, no de la composición o propiedades del fluido. La capacidad de medir tipos de fluidos tan diversos hace que la tecnología Coriolis sea excepcionalmente versátil en diferentes aplicaciones y procesos industriales. 5. ¿En qué se diferencian los diseños de caudalímetro Coriolis de tubo único versus de tubo doble en sus capacidades de medición? Los caudalímetros Coriolis de un solo tubo emplean un solo tubo vibratorio que proporciona un tamaño compacto y un menor costo. Los diseños de tubo dual emplean dos tubos vibratorios paralelos que oscilan en direcciones opuestas, cancelando los efectos de vibración externa y mejorando la estabilidad de la medición. Los diseños de doble tubo logran un rendimiento de medición superior y características de menor deriva, lo que es particularmente valioso en entornos industriales con mucha vibración. Ambos diseños proporcionan una precisión de medición equivalente cuando se implementan correctamente, y la elección depende de las limitaciones de espacio, las consideraciones de costos y los niveles de vibración ambiental. 6. ¿Por qué los caudalímetros másicos Coriolis requieren menos infraestructura de instalación que los medidores de presión diferencial? Los caudalímetros Coriolis requieren una tubería recta mínima, normalmente sólo de 3 a 5 diámetros aguas arriba y aguas abajo. Los medidores de presión diferencial normalmente requieren de 20 a 50 diámetros de tubería de tramo recto aguas arriba y de 5 a 10 diámetros aguas abajo. Esta diferencia significativa permite la instalación de Coriolis en aplicaciones con espacio limitado y simplifica la adaptación a sistemas existentes sin modificaciones costosas. Los requisitos de instalación reducidos reducen los costos totales de instalación y amplían las opciones de implementación de la tecnología Coriolis en comparación con los enfoques de presión diferencial. 7. ¿Qué caída de presión crean los caudalímetros másicos Coriolis en comparación con los medidores de presión diferencial? Los caudalímetros Coriolis crean una caída de presión permanente mínima, normalmente inferior a 0,35 bar. Los medidores de presión diferencial crean una caída de presión significativa que oscila entre 1 y 4 bar, según el tipo de medidor y el caudal. Esta caída de presión requiere energía de bombeo adicional para mantener el flujo del sistema, lo que genera costos operativos continuos. Durante períodos operativos prolongados con altos caudales, los ahorros de energía debido a la reducción de la caída de presión pueden justificar la prima del costo inicial del medidor Coriolis a través de menores gastos operativos durante la vida útil del equipo. 8. ¿Qué requisitos de mantenimiento y calibración tienen los caudalímetros másicos Coriolis? Los caudalímetros Coriolis requieren un mantenimiento mínimo en comparación con las alternativas de medición de flujo mecánica. Los caudalímetros Coriolis con un mantenimiento adecuado suelen permanecer dentro de las especificaciones de precisión durante intervalos de servicio de 10 a 15 años, superando significativamente los requisitos de frecuencia de mantenimiento de los medidores de presión diferencial que requieren recalibración cada 1 o 2 años. La verificación de la calibración cada 2 a 5 años mantiene la precisión de la medición. La falta de piezas móviles elimina los problemas de desgaste de los cojinetes y degradación de las palas presentes en los medidores de turbina, lo que contribuye a unos requisitos mínimos de mantenimiento. 9. ¿Cómo afecta la temperatura a la precisión y al rendimiento de la medición del caudalímetro másico Coriolis? Los caudalímetros Coriolis funcionan eficazmente en amplios rangos de temperatura, desde líquidos criogénicos cercanos al cero absoluto hasta fluidos sobrecalentados que superan los 200 grados Celsius. La compensación de temperatura dentro de la electrónica de medidores moderna mantiene la precisión de la medición a pesar de la expansión térmica de los materiales de los tubos y las variaciones de calibración del sensor que dependen de la temperatura. Los sensores de temperatura integrados permiten la compensación automática de variaciones sistemáticas en las características del sensor, manteniendo las especificaciones de precisión en todo el rango de temperatura de funcionamiento sin requerir cálculos de compensación externos. 10. ¿Qué tecnologías emergentes y desarrollos futuros están mejorando las capacidades del medidor de flujo másico Coriolis? La tecnología de caudalímetro másico Coriolis continúa avanzando a través de una tecnología de sensores mejorada y un procesamiento de señales mejorado que permite la medición simultánea del caudal másico, el caudal volumétrico, la densidad del fluido y la temperatura de funcionamiento en un solo medidor. Los algoritmos de inteligencia artificial y aprendizaje automático permiten el mantenimiento predictivo mediante el análisis de patrones de medición para detectar problemas en desarrollo. Las capacidades de comunicación inalámbrica permiten el monitoreo remoto sin una extensa infraestructura cableada. La miniaturización a través de materiales avanzados permite diseños compactos que mantienen el rendimiento de medición completo al tiempo que reducen los costos y permiten nuevas oportunidades de aplicaciones. * { margin: 0; padding: 0; box-sizing: border-box; } body { line-height: 1.6; color: #333; } .container { margin: 0 auto; padding: 40px 10px; } .page-title { font-size: 28px; font-weight: bold; margin-bottom: 30px; text-align: left; color: #1a1a1a; } section { margin-bottom: 40px; } h2 { font-size: 22px; font-weight: bold; margin-bottom: 15px; text-align: left; color: #1a1a1a; } h3 { font-size: 16px; font-weight: bold; margin-bottom: 15px; text-align: left; color: #333; } p { font-size: 16px; text-align: left; margin-bottom: 15px; line-height: 1.8; } ul, ol { font-size: 16px; text-align: left; margin-bottom: 15px; margin-left: 20px; } li { list-style-type: disc; list-style-position: inside; margin-bottom: 5px; font-size: 16px; } ol li { list-style-type: decimal; } table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } thead { display: table-header-group; } tbody { display: table-row-group; } tr { display: table-row; } th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; background-color: #f5f5f5; } td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; text-align: center; } strong { font-weight: bold; color: #1a1a1a; } .faq-section { margin-top: 50px; padding-top: 30px; border-top: 2px solid #e0e0e0; } .faq-item { margin-bottom: 20px; } .faq-question { font-size: 16px; font-weight: bold; margin-bottom: 10px; text-align: left; color: #1a1a1a; } .faq-answer { font-size: 16px; text-align: left; margin-bottom: 15px; line-height: 1.8; color: #555; }

    Ver más +
