Guía del caudalímetro Vortex: compensación de presión y temperatura

Un caurealímetro de vórtice mide el flujo volumétrico detectyo la frecuencia de los vórtices generados por un cuerpo de farol colocado en la corriente de flujo, un principio conocido como efecto von Kármán. Para aplicaciones que involucran vapor, gas comprimido o cualquier fluido donde la densidad cambia significativamente con las condiciones de operación, un caudalímetro de vórtice estándar es insuficiente por sí solo. Las variantes de compensación de presión y compensación de temperatura integran sensores adicionales directamente en el cuerpo del medidor para calcular el flujo másico o el flujo volumétrico corregido en tiempo real, eliminando la necesidad de instrumentación externa y cálculos de corrección manual. La elección de la configuración correcta depende del tipo de fluido, la precisión requerida y si la presión, la temperatura o ambas varían durante el funcionamiento normal.

Cómo funciona un caudalímetro Vortex

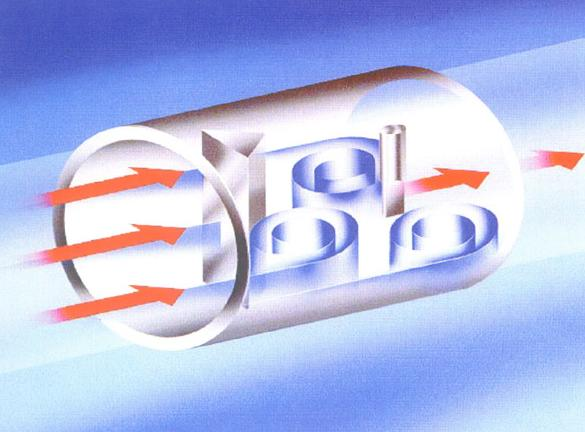

El principio de funcionamiento de un caudalímetro de vórtice se basa en un fenómeno fluidodinámico bien establecido. Cuando el líquido pasa a través de una obstrucción no aerodinámica, llamada cuerpo farol o barra desprendible, se generan vórtices alternos a cada lado del cuerpo en un patrón regular y repetitivo. Este patrón se llama calle de vórtice von Kármán.

La frecuencia con la que se desprenden estos vórtices es directamente proporcional a la velocidad del fluido, expresada por la relación de Sanrouhal:

f = St × V / d

donde f es la frecuencia de desprendimiento de vórtices, St es el número de Strouhal adimensional (típicamente 0,17–0,21 para la mayoría de los diseños de cuerpos farol), V es la velocidad del fluido, y d es el ancho del cuerpo del farol. Debido a que el número de Strouhal permanece casi constante en un amplio rango del número de Reynolds, la frecuencia del vórtice sirve como un indicador lineal confiable de la velocidad del flujo.

Métodos de detección

Los vórtices crean fluctuaciones de presión oscilantes que son detectadas por una de varias tecnologías de detección integradas en el cuerpo del acantilado o cerca de él:

• Sensores piezoeléctricos : El tipo más común. Un cristal piezoeléctrico genera una pequeña señal de voltaje en respuesta a la fuerza oscilante de cada vórtice. Estos sensores no tienen partes móviles y son altamente confiables en servicios de vapor y gas.
• Sensores de capacitancia : Detecta el diferencial de presión creado por los vórtices utilizando un diafragma flexible. Menos susceptible a la interferencia de vibraciones que algunos diseños piezoeléctricos.
• Sensores ultrasónicos : unlgunos diseños avanzados utilizan haces ultrasónicos dirigidos a través del orificio de la tubería para detectar fluctuaciones de velocidad inducidas por vórtices, lo que permite realizar mediciones no intrusivas.

Independientemente del método de detección, la salida de un caudalímetro de vórtice básico es una señal de pulso de frecuencia proporcional al caudal volumétrico . Convertir esto en flujo másico o flujo volumétrico estandarizado requiere conocimiento de la densidad del fluido, que es donde las variantes de compensación se vuelven esenciales.

Por qué es necesaria la compensación para una medición precisa del flujo

La salida de pulsos de un medidor de flujo de vórtice refleja el flujo volumétrico real en las condiciones de operación: el volumen real que pasa a través del medidor en ese momento. Para muchas aplicaciones de líquidos donde la densidad es relativamente estable, esto es suficiente. pero para gases, vapor y fluidos supercríticos , la relación entre flujo volumétrico y flujo másico es muy sensible tanto a la presión como a la temperatura.

Considere vapor saturado a dos presiones diferentes:

• en 5 bares (absolutos) , el vapor saturado tiene una densidad de aproximadamente 2,67 kg/m³
• en 10 bares (absolutos) , la densidad del vapor saturado aumenta a aproximadamente 5,16 kg/m³

La misma lectura de flujo volumétrico en estas dos condiciones representa casi el doble del flujo másico a 10 bar en comparación con 5 bar. Sin tener en cuenta esta diferencia de densidad, un sistema de facturación de energía de vapor o de control de procesos basado únicamente en la producción volumétrica conllevaría errores superiores 30–50% bajo condiciones de presión variables. La compensación aborda esto directamente al introducir datos de presión y/o temperatura en tiempo real en la computadora de flujo para calcular los valores corregidos continuamente.

Caudalímetro de vórtice de compensación de presión

un caudalímetro de vórtice de compensación de presión integra un transmisor de presión, generalmente un sensor de presión piezoresistivo o de tipo capacitancia, en el cuerpo del medidor junto con el elemento de detección de vórtice. La computadora de flujo interno utiliza la lectura de presión en vivo junto con la frecuencia de vórtice medida para calcular la densidad del fluido a partir de tablas de propiedades precargadas y luego deriva el flujo másico o el flujo volumétrico corregido en tiempo real.

Cuando la compensación de presión por sí sola es suficiente

La compensación de presión es apropiada (y suficiente) cuando la temperatura del fluido es constante o se puede asumir que es constante dentro de una tolerancia aceptable. El escenario más común es servicio de vapor saturado : debido a que el vapor saturado existe a una temperatura fija para cualquier presión dada, la medición de la presión por sí sola define completamente el estado termodinámico del fluido. No se requiere una medición de temperatura por separado para determinar la densidad.

Otras aplicaciones adecuadas incluyen:

• Sistemas de aire comprimido donde la temperatura del suministro es relativamente estable pero la presión de la línea varía con el ciclo del compresor.
• Distribución de nitrógeno o gas inerte a temperatura cercana a la ambiente con presión de cabezal variable
• Medición de gas natural donde la variación de temperatura es modesta (dentro de ±10°C de un valor de referencia)

Especificaciones típicas

La mayoría de los caudalímetros de vórtice con compensación de presión del mercado cuentan con sensores de presión integrados clasificados para 0–4 MPa o 0–10 MPa , con una precisión de medición de presión típicamente ±0,5 % escala completa . La incertidumbre combinada de la medición del flujo después de la compensación generalmente está en el rango de ±1,0–1,5% de lectura para vapor y gas, en comparación con ±0,5–1,0% para el elemento de vórtice solo que mide el flujo volumétrico en líquidos.

Caudalímetro de vórtice con compensación de temperatura

un caudalímetro de vórtice con compensación de temperatura integra un detector de temperatura de resistencia (RTD), más comúnmente un Sensor Pt100 o Pt1000 clase A — en el medidor o en su accesorio complementario inmediato aguas arriba/aguas abajo. La señal de temperatura alimenta la misma computadora de flujo interno, que utiliza datos de propiedades del fluido para derivar la densidad y calcular la masa o el flujo corregido.

Cuando se utiliza únicamente la compensación de temperatura

La compensación solo de temperatura es menos común que la compensación combinada o solo de presión, pero tiene aplicaciones legítimas:

• Flujo de líquido a presión constante pero temperatura variable. : Circuitos de agua caliente, sistemas de aceite térmico y circuitos de agua de refrigeración donde la presión de la tubería está regulada pero la temperatura varía según la carga del proceso.
• Flujo de gas a una presión de suministro estable conocida : Cuando un regulador de presión mantiene firmemente la presión aguas arriba pero la temperatura ambiente o del proceso varía estacional o diurnamente
• Transferencia de custodia de gases a presión regulada. : Donde la presión se fija por contrato o regulación y solo la temperatura necesita monitoreo activo

Colocación de RTD y tiempo de respuesta

El RTD generalmente se instala en un termopozo ubicado 3 a 5 diámetros de tubería aguas abajo del cuerpo del medidor de vórtice para evitar alterar el perfil de flujo en el punto de medición. El diseño del termopozo es importante: un termopozo de paredes gruesas aumenta el retraso térmico, lo que puede introducir errores transitorios durante cambios rápidos de temperatura. Para procesos con cambios rápidos de temperatura, un termopozo de punta reducida o de respuesta rápida Se recomienda un tiempo de respuesta inferior a 5 segundos.

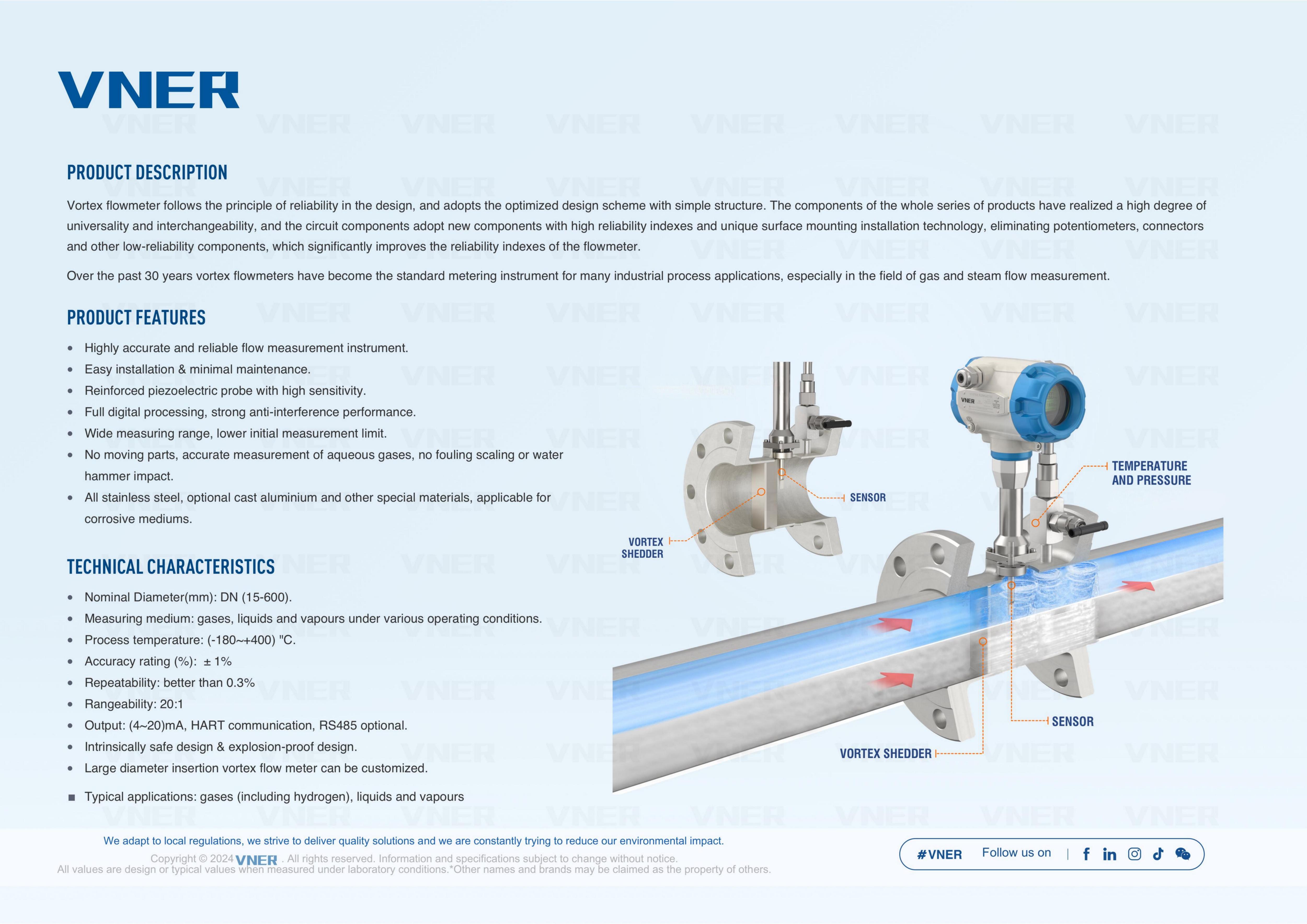

Caudalímetro Vortex con compensación combinada de presión y temperatura

La variante más capaz y ampliamente especificada integra sensores de presión y temperatura en un solo conjunto de medidor. Con acceso a ambas variables simultáneamente, la computadora de flujo interno puede aplicar la ecuación de estado completa del fluido, lo que produce cálculo real del flujo másico sin suposiciones sobre las condiciones de funcionamiento .

Esta configuración es obligatoria para:

• Vapor sobrecalentado : A diferencia del vapor saturado, el vapor sobrecalentado existe a temperaturas superiores a la curva de saturación para cualquier presión determinada. Tanto la presión como la temperatura son variables independientemente y ambas deben medirse para determinar la densidad a partir de las tablas de vapor.
• Transferencia de custodia de gas natural : Las normas AGA (Asociación Americana de Gas) e ISO para la medición de gas natural requieren corrección a las condiciones base utilizando tanto presión como temperatura.
• Gases de proceso variables : Corrientes de gas mixtas, biogás o gases de proceso donde la composición y las condiciones de operación fluctúan
• Medición de energía de vapor para facturación o asignación. : Cuando la salida de BTU o kJ debe calcularse con precisión en condiciones de carga cambiantes

Fabricantes como Yokogawa (serie digitalYEWFLO), Endress Hauser (Prowirl F 200) y Emerson (Rosemount 8800D MultiVariable) ofrecen caudalímetros de vórtice multivariables totalmente integrados que miden la frecuencia, presión y temperatura de los vórtices en una única conexión de proceso, generando flujo másico directamente a través de protocolos HART, FOUNDATION Fieldbus o Modbus.

Comparación: caudalímetros de vórtice estándar y compensados

Requisitos de instalación que afectan la precisión

Independientemente de la configuración de compensación, los caudalímetros de vórtice son sensibles a las distorsiones del perfil de flujo causadas por la geometría de la tubería aguas arriba. Cumplir con los requisitos directos no es negociable para lograr la precisión nominal.

Requisitos de tuberías rectas aguas arriba y aguas abajo

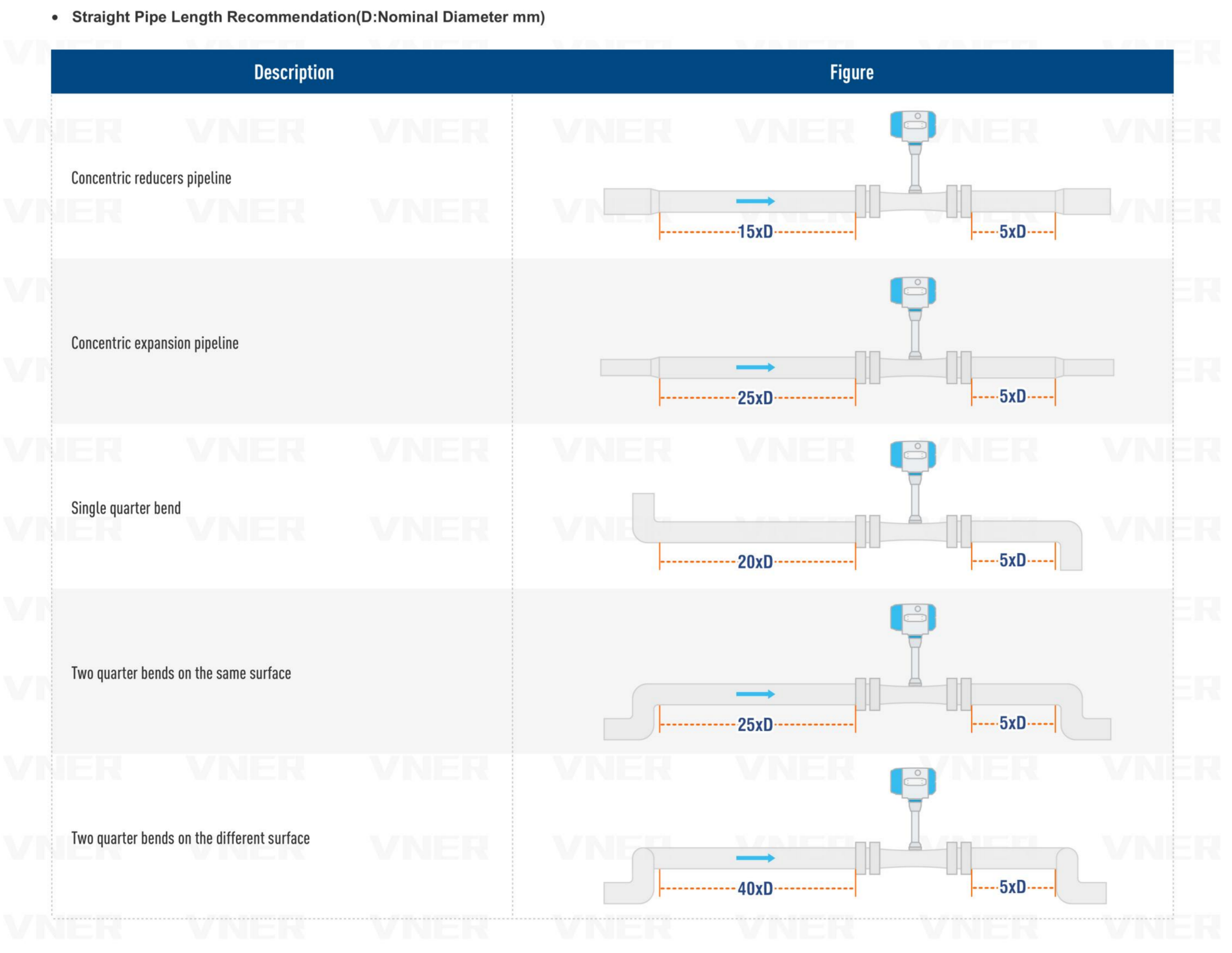

Los siguientes requisitos de funcionamiento directo se aplican a la mayoría de los caudalímetros de vórtice en condiciones de instalación estándar. Los requisitos reales varían según el fabricante y el diseño del medidor:

Sensibilidad a vibraciones y pulsaciones

Los caudalímetros Vortex son inherentemente susceptibles a la vibración mecánica porque sus sensores detectan fuerzas oscilantes. La vibración de la tubería a frecuencias cercanas a la frecuencia de generación de vórtices puede causar pulsos falsos, pérdida de señal o lecturas erráticas . La mayoría de los procesadores de señales digitales modernos incluyen filtrado adaptativo para discriminar entre señales de vórtice y ruido de vibración, pero los entornos con vibraciones severas (cerca de compresores, bombas o turbinas de vapor) deben evaluarse cuidadosamente. Montar el medidor en una pieza de carrete aislada de vibraciones o reubicarlo más lejos de la fuente de vibración son estrategias prácticas de remediación.

Consideraciones sobre el rango de flujo y el flujo mínimo

Cada caudalímetro de vórtice tiene una velocidad de flujo mínima mensurable, normalmente 0,5–1,0 m/s para líquidos and 3–5 m/s para gases y vapor — por debajo del cual la formación de vórtices se vuelve irregular y la señal poco fiable. Este umbral inferior a menudo se denomina velocidad de corte o flujo mínimo detectable. Por debajo de este punto, el medidor genera cero independientemente del flujo real, lo que debe tenerse en cuenta en aplicaciones con requisitos de regulación amplios.

La relación de reducción práctica para la mayoría de los medidores de vórtice es 10:1 a 20:1 , en comparación con 100:1 o más para Coriolis o caudalímetros magnéticos. Para los sistemas de vapor que operan regularmente con carga baja (por ejemplo, durante el arranque de la planta o durante la noche), esta limitación puede causar brechas de medición significativas a menos que el medidor tenga un tamaño conservador para el flujo máximo esperado en lugar del promedio.

un useful sizing rule: select a meter size where the La velocidad del flujo de funcionamiento normal cae entre 3 y 15 m/s para gas/vapor. y entre 1 y 7 m/s para líquidos. Esto garantiza que el punto de operación se mantenga dentro del rango lineal y, al mismo tiempo, deja margen para aumentos repentinos de flujo.

Selección de la configuración adecuada del caudalímetro Vortex

Utilice los siguientes criterios de decisión para identificar la variante de caudalímetro de vórtice adecuada para su aplicación:

1. Identifique su fase fluida y su variabilidad. : Líquido en condiciones estables → vórtice estándar. Vapor o gas saturado con presión variable → compensación de presión. Vapor sobrecalentado, gas natural o cualquier gas con variación de presión y temperatura → compensación combinada de P T.
2. Determinar si se requiere flujo másico o flujo volumétrico : La facturación de energía, la transferencia de custodia y el control de la combustión generalmente requieren un flujo másico. Es posible que el llenado de tanques o el procesamiento por lotes solo necesiten flujo volumétrico, en cuyo caso puede ser suficiente un medidor estándar o de compensación única.
3. Verifique el número de Reynolds al flujo mínimo : Los medidores Vortex requieren un número mínimo de Reynolds de aproximadamente Re = 20.000 para una caída fiable. Para líquidos viscosos o condiciones de flujo muy bajo, es posible que este umbral no se pueda alcanzar y se debe considerar una tecnología alternativa.
4. unssess the installation environment : La alta vibración, el flujo pulsante o un recorrido recto insuficiente pueden requerir una tecnología de medidor diferente o modificaciones significativas en las tuberías antes de que la medición por vórtice sea viable.
5. Evaluar los requisitos de comunicación e integración. : Los medidores de vórtice compensados generan múltiples variables de proceso. Confirme que el sistema de control o la infraestructura de adquisición de datos admita el protocolo de salida del medidor (HART, Profibus o FOUNDATION Fieldbus) antes de especificar una unidad multivariable.

Para la mayoría de las aplicaciones de medición de energía de vapor, que representan el mayor caso de uso de caudalímetros de vórtice compensados, una unidad de compensación combinada de presión y temperatura es la especificación correcta. El costo marginal sobre un modelo de solo presión es modesto, mientras que la mejora de la precisión para el servicio de vapor sobrecalentado es sustancial y a menudo lo exigen los estándares de gestión de energía del sitio, como ISO 50001.
