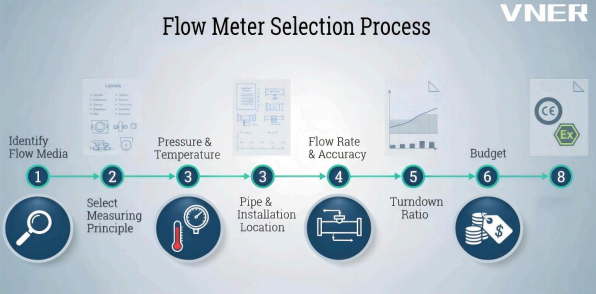

Proceso de selección de caudalímetros: de la aplicación a la combinación perfecta

Seleccionar el medido de flujo adecuado no se trata simplemente de elegir un instrumena de medición: se trata de garantizar la confiabilidad del proceso, la precisión de las mediciones y la eficiencia operativa a largo plazo.

1.Identificar los medios de flujo

Comprender el medio del proceso es la base de cualquier selección.

Determine si el medio de flujo es:

• Líquido , gasolina , o vapor
• corrosivo , conductivo , o No conductor
• Multifase (líquido sólido/gas) o monofásico
• Viscoso , limpio , o contiene sólidos suspendidos

Conocer estas características afecta directamente qué principios de medición son factibles.

Por ejemplo, electromagnético Los medidores requieren líquidos conductores, mientras que Coriolis Los medidores funcionan mejor con fluidos limpios y monofásicos.

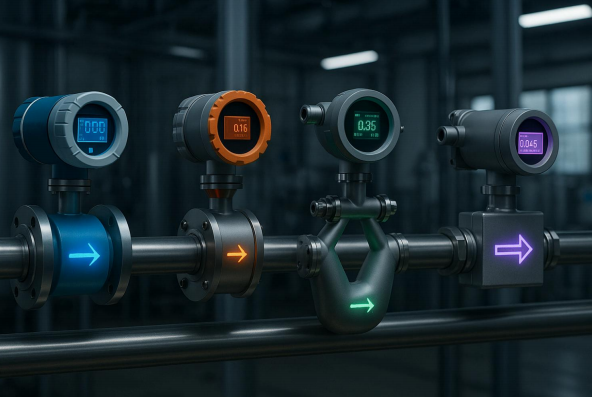

2.Seleccione el principio de medición

Una vez definido el medio, seleccione la tecnología de medición más adecuada:

• Caudalímetro electromagnético (EMF) – Para líquidos conductores, agua, productos químicos, lodos.
• Caudalímetro de vórtice – Para vapor, gases y líquidos con perfiles de flujo estables.
• Caudalímetro másico Coriolis – Para mediciones precisas de flujo másico y densidad en líquidos o gases.
• Caudalímetro ultrasónico – Para tuberías de gryes dimensiones o instalaciones no invasivas.
• Caudalímetro másico térmico – Para gases limpios.
• Caudalímetro mecánico (turbina, desplazamiento positivo) – Para aplicaciones sencillas y de bajo costoe.

Cada principio tiene distintas ventajas en precisión , cost , complejidad de la instalación , y mantenimiento . Una combinación adecuada garantiza un funcionamiento fiable a largo plazo.

3.Definir la presión y temperatura de funcionamiento

La presión y la temperatura del proceso determinan:

• Material del sensor (acero inoxidable, Hastelloy, revestimiento de PTFE, etc.)
• Selección de sellado y junta.
• Clasificación del cuerpo del caudalímetro (Clase PN/ANSI)
• Requisitos de compensación de temperatura

Asegúrese siempre de que las clasificaciones de presión y temperatura del instrumento seleccionado superen las condiciones máximas de funcionamiento del sistema, con márgenes de seguridad que cumplan con DEP or ASME estándares.

4.Evaluar las condiciones de instalación y tuberías

Los caudalímetros funcionan mejor cuyo se instalan correctamente. Los parámetros clave incluyen:

• Tamaño y orientación de la tubería (horizontal, vertical, tubo completo)
• Tramos rectos aguas arriba y aguas abajo para garantizar un perfil de flujo estable
• Ubicación relativa a válvulas, bombas o codos para minimizar las turbulencias
• Espacio de montaje y accesibilidad para cableado, calibración y mantenimiento
• Fuente de alimentación (CA/CC) y Opciones de salida de señal (4–20 mA, Pulso, Modbus, HART, etc.)
• Protección de ingreso (IP65, IP67, IP68)
• Clasificación de áreas peligrosas (Ex ia, Ex d, etc.)

Un diseño de instalación bien planificado evita errores de medición causados por malas condiciones de flujo o interferencias eléctricas.

5.Determinar el rango de flujo y los requisitos de precisión

Definiendo el caudal de funcionamiento y precisión requerida es crucial.

Especifique:

• Caudales mínimos, normales y máximos
• Rango de fluctuación del proceso esperado
• Precisión o repetibilidad requerida (p. ej., ±0,1%, ±0,2%, ±0,5% ±1,0%)

El tamaño correcto del medidor garantiza que el flujo se mantenga dentro del nivel óptimo. rango de medición (zona de estabilidad del número de Reynolds) , evityo imprecisiones de bajo flujo o saturación fuera de rango.

6.Evaluar la relación de reducción y la pérdida de presión

• Relación de cobertura describe la flexibilidad del rango de medición (p. ej., 1:10, 1:20).
  Una relación de reducción más alta ofrece una mejor adaptabilidad a las diferentes condiciones de flujo.
• Pérdida de presión deben minimizarse para evitar ineficiencias en el proceso.
  Ciertas tecnologías como Coriolis y Vórtice puede introducir caídas de presión; siempre verifique si el proceso puede tolerarlas.

7.Consideraciones de presupuesto y ciclo de vida

Si bien el costo inicial del instrumento es importante, el costo total de propiedad (TCO) debe considerarse:

• Precio de compra versus precisión y confiabilidad
• Frecuencia de calibración y mantenimiento.
• Disponibilidad de repuestos
• Consumo de energía y coste del tiempo de inactividad

Para proyectos de gran escala, equilibrar rendimiento , longevidad , y presupuesto Garantiza el valor económico durante todo el ciclo de vida del producto.

8.Requisitos de certificación y cumplimiento

Los caudalímetros deben cumplir con las normas y regulaciones internacionales pertinentes, según la aplicación y el destino de exportación:

• Seguridad y a prueba de explosiones: IECEx, ATEX, UL
• Cumplimiento eléctrico: CE-EMC, CE-LVD
• Equipos a presión: CE-PED, ASME
• Alimentación y Farmacéutica: FDA, 3A, EHEDG
• Metrología comercial y legal: MID (Directiva de instrumentos de medida)

La certificación adecuada garantiza que el instrumento cumple con los estándares globales de seguridad y rendimiento.

Conclusión

Un proceso de selección sistemático garantiza no sólo la compatibilidad técnica sino también la estabilidad a largo plazo y el cumplimiento normativo.

Al comprender el medio , principio de medición , condiciones de instalación , y necesidades de certificación , ingenieros y especialistas en adquisiciones pueden lograr resultados óptimos, minimizando los riesgos y maximizando la eficiencia.

en VNER Tecnología Electrónica LTD , combinamos décadas de experiencia de campo con tecnologías avanzadas de medición de flujo para ayudar a nuestros socios a seleccionar las soluciones más adecuadas para sus aplicaciones, desde tratamiento de agua y petroquímico plantas to petróleo y gas y Industrias del polisilicio.

Escrito por Shawn Cao

Director, Departamento de Comercio Internacional

VNER Tecnología Electrónica LTD
